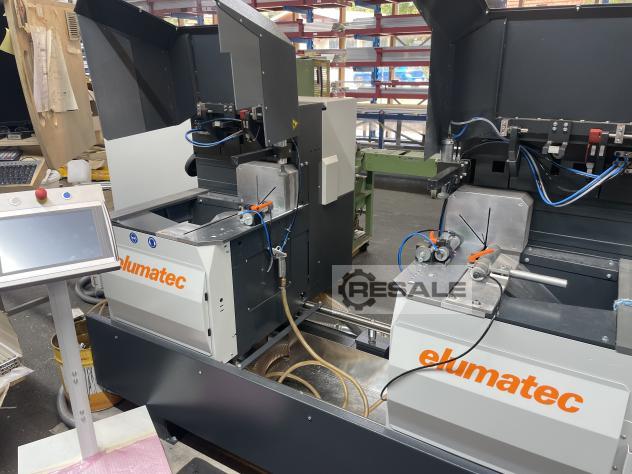

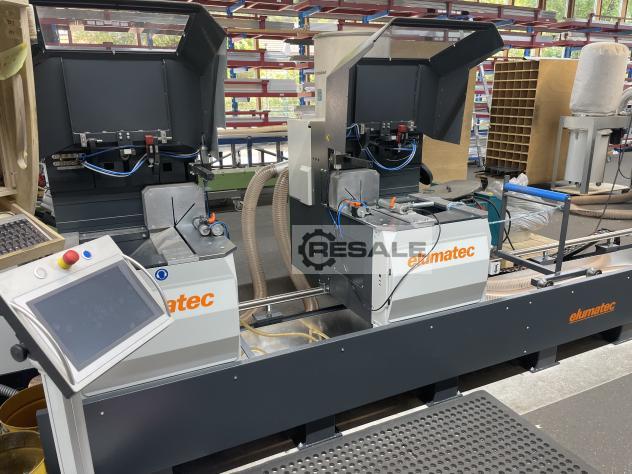

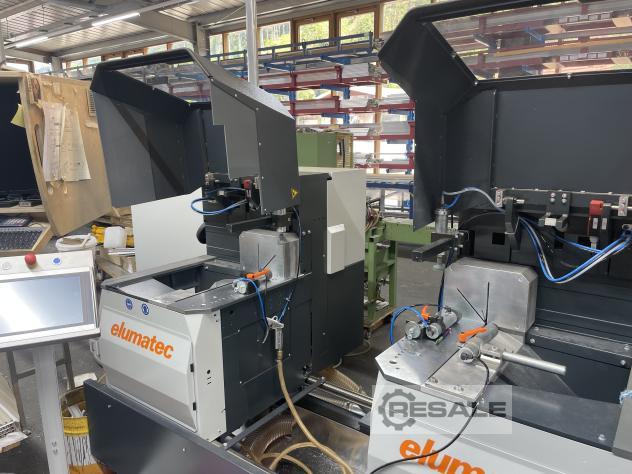

Leistungsstarke Doppelgehrungssäge, ideal für Massenschnitte von
Kunststoff- und Alu-Profilen mit 90° oder 45°.
Sägeblattdurchmesser 550 mm, 4.500 mm Länge, und 1-Achs-Steuerung E
590/1.
Bewährtes elumatec-Prinzip "Sägen von unten” für optimale
Zugänglichkeit und bestmögliche Ausnutzung des
Sägeblattes.
- Minimierter Berechnungsaufwand dank Außenmaßschnitt.
- Pneumatische Winkelpositionierung 90° oder 45”.
- Schutzschilder mit automatischer Absenkung über den
Sägebereichen.
- Serienmäßig mit Absaugstutzen oben und unten.
- Stahl-Maschinenbett in Ständerbauweise.
PC-Steuerung E 590/1:
- Industrie-PC-1-Achs-Steuerung E590/1 für die Schnittlänge
(X-Achse)
- Antriebsunabhängiges Absolut-Messsystem
- Pneumatische Blockierung auf Position
- Robuster, Verschleißarmer Direktantrieb des fahrbaren
Sägeaggregates
- Ergonomische Anordnung der Bedieneinheit
- Positioniergenauigkeit +/-0,1 mm pro Meter
- PC mit Windows Betriebssystem
- Sprachumschaltung
- Umschaltung mm /inch
- 12# Touchscreen
- Touchoptimierte Bedienoberfläche
- Schnittstelle für NEDO-Messstab und Scanner
- USB Schnittstelle zum Datenaustausch
- Netzwerkanschluss zur Integration in Firmennetzwerk
- Softwaremodul Kappschnitte und Überlänge als Standard
Technische Daten:
- Schnittlänge: 4.500 mm, Minimum 400 mm
Bakjx9nweym
- Neigebereich: Grundstellung 90°, Neigen auf 45° nach innen
(45°)
- Maximaler Schnittbereich: siehe Schnittdiagramm
- Sägeblattdrehzahl: 2.800 1/min
- Leistung: 4 kW pro Motor bei 400 V /50 Hz
- Druckluftanschluss: 7 bar
- Luftverbrauch: 40 I je Arbeitstakt, mit Minimalmengenschmierung 64
|
Maschinenausstattung:
-Je 1 vertikale Spanneinrichtung pro Aggregat
- Minimalmengenschmierung
- Zwischenwinkel manuell pro Aggregat, digital, stationär
- Zwischenwinkel manuell pro Aggregat, digital, fahrbar

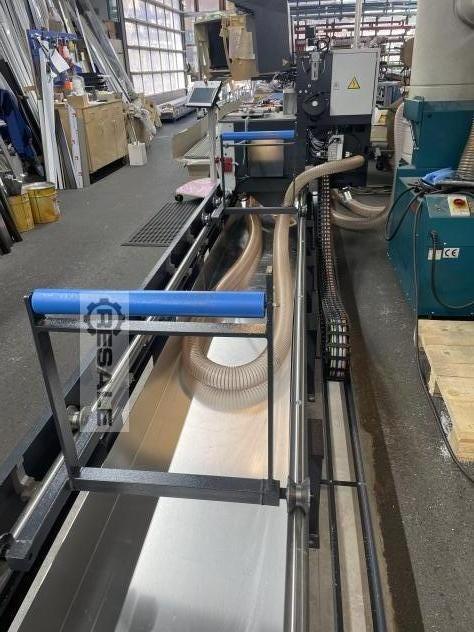

- Werkstückauflage fahrbar
