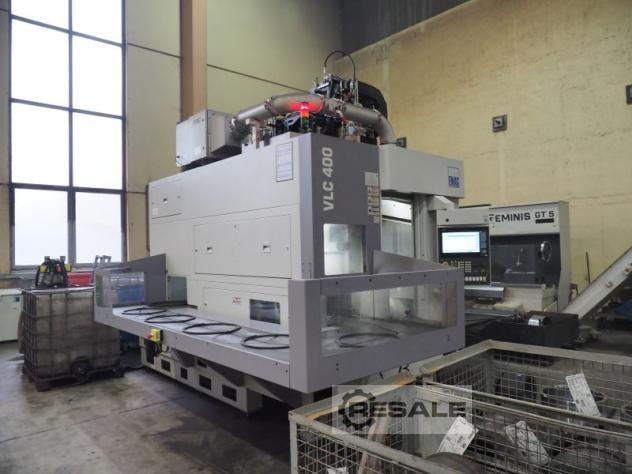

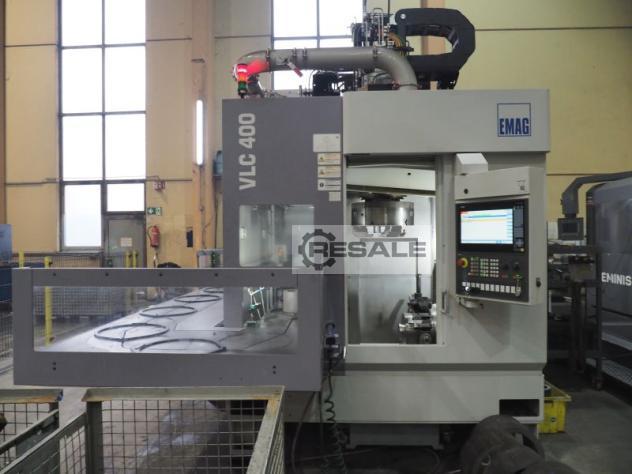

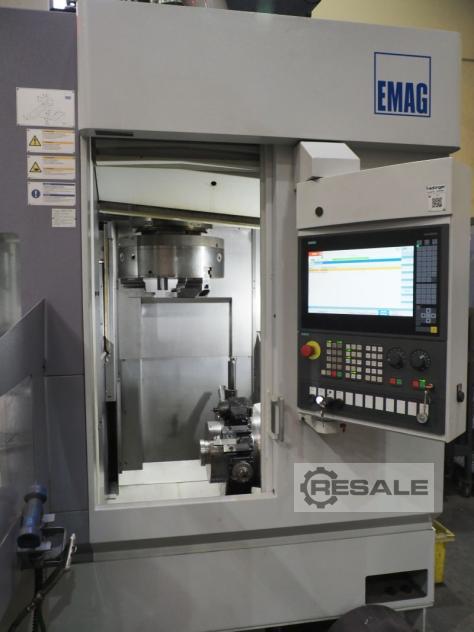

Vertikales Einspindel Drehzentrum Drehmaschine vertikal
Hersteller: EMAG
Typ: VL 400 (Siemens)
Baujahr: 2021
Betriebsstunden: ca. 1.848

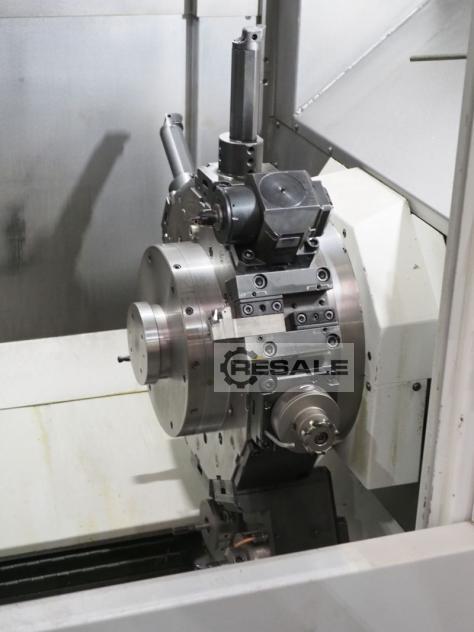

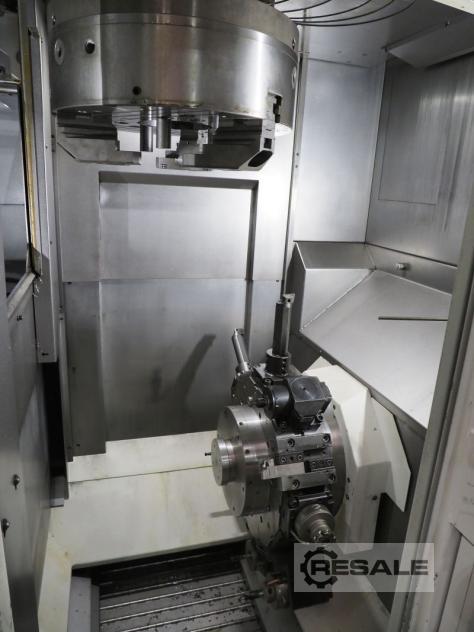

Revolver Grundeinheit und Schlitteneinheit Y-Achse
HP Revolver Antriebseinheit für angetriebene Werkzeuge (C442)
mit innerer Kühlmittelzufuhr zum Werkzeug
Drehzahl max.: 6.000 min-1
Eckdrehzahl: 3.200 min-1
Werkzeugträgereinheit für angetriebene Werkzeuge: 12 x BMT75
Umlaufendes Werkstücktransportsystem, O-Ausführung
Schlepprahmensystem für 10 Werkstücke
Werkstückhöhe (incl. Werkstückpalette): max. 300 mm
Werkstückgewicht: max. 60 kg
Satz (10 Stück) Schlepprahmen für O-Band
für Werkstückdurchmesser: 150 - 400 mm
Abblasen des Werkstücks und des Spannmittels (Pick-Up)
Kühlschmiermittel-Versorgung: 15 bar
Kühlmittelpumpe Förderleistung ca. 80 l/min bei 15 bar.
Kühlaggregat (6,5 KW, Wasser - Luft)
Ein Kühlaggregat (mit 2-Kreis-Technik) regelt den Wärmehaushalt der
Maschine.
Spindelantrieb, Schaltschrank und Revolver werden auf
Umgebungstemperatur
gehalten (10°C - 40°C).
Kühlmittel Doppelfilter, handumschaltbar
Filterfeinheit 100 μm, mit elektrischer und mechanischer
Verschmutzungsanzeige
Späneförderer
Scharnierband Ausführung: nach hinten
Späneabwurfhöhe 1.100 mm. (mit integriertem
Kühlschmiermittelbehälter, Inhalt ca. 500 l)
Emulsionsnebelabsaugung: Absaugleistung ca. 800 m3/h
Spülpistole
Werkstückvermessung mit Messtaster
Abblasen Messtaster
Standmenge Überwachung (Schwesterwerkzeugverwaltung)
Werkzeugbruchüberwachung TOOLINSPECT MCU-EUROPA
(SIEMENS 840Dsl, FANUC 31i/32i)
3-Farben-Meldeleuchte
Axial-Bohr-Fräskopf – BMT75 CC
5x Winkel-Bohr-Fräskopf 90° - BMT75 CC (i=1:1)
Satz Werkzeuge für OP10 + OP20

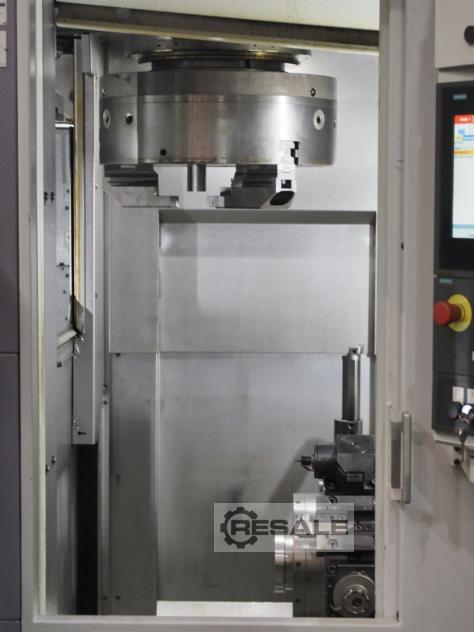

Hydraulik-Vollspannzylinder Gr.150 - mit 1 Mediendurchführung
max. Zugkraft 10.850 daN bei 70 bar
Kühlschmiermittel durch die Spindel
Programmierbare Spanndruckverstellung
3-Backen-Kraftspannfutter KNCS-N 500-155 Schnellwechsel
max. = 2.200 min -1 (Richtdrehzahl nach DIN 6386)
Satz harte Grundbacken
Satz weiche Aufsatzbacken
Anbauteile für KNCS-N 500-155
Spüldüse in Futterbohrung
Zusätzliche Werkzeugaufnahmen mit Werkzeugen:
1x 8.BMT25VL8IKX50 Schlichter Außen
1x 8.BMT25VL8IKX50 Schrupper Außen
1x 60.7516VL8IKDI15 Gravierwerkzeug
1x 60.7516VL8IKDI15 Gewindebohraufnahme
1x 40.75V5KRVL8IKD Messerkopf 50mm
3x 80.75V5VL8IKD Bohrstangenhalter
2x 27.V520HYDL26 Bohrer Durchmesser 20mm
1x 42.V522L08Ik Bohrer Durchmesser 22mm
1x 27.V514WNL31 Bohrer Durchmesser 14mm
Softwarepaket
Betriebsanleitung / Wartungshandbuch
