Drehdurchmesser:85 mm
Drehlänge:225 mm

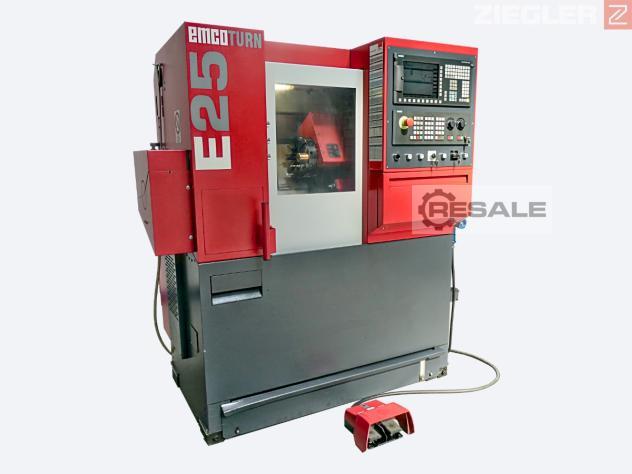

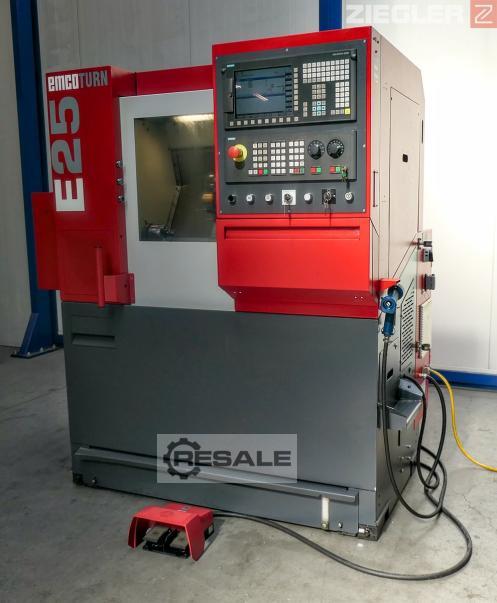

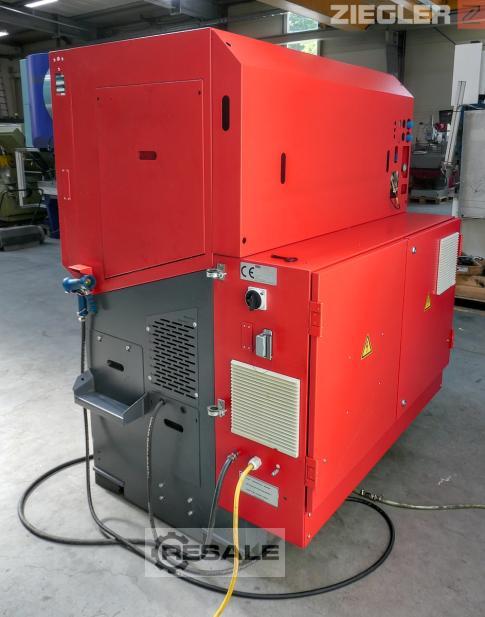

emco EMCOTURN E25 - 2-Achsen CNC-Drehmaschine
Spitzenweite: 405 mm
Umlauf Ø: 250 mm
Spindelbohrung: 25,5 mm

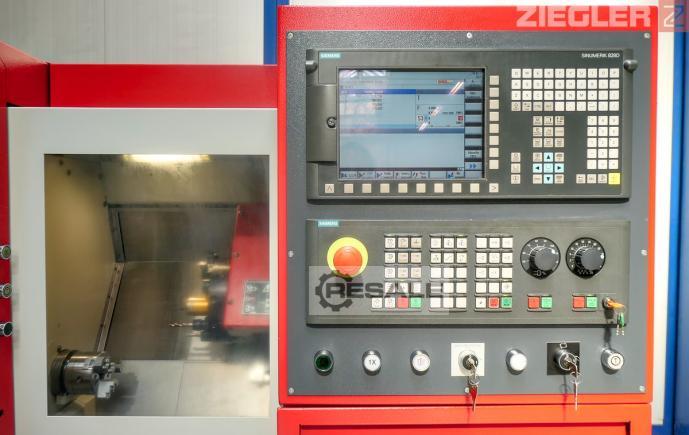

- Siemens Sinumerik 828D CNC-Steuerung

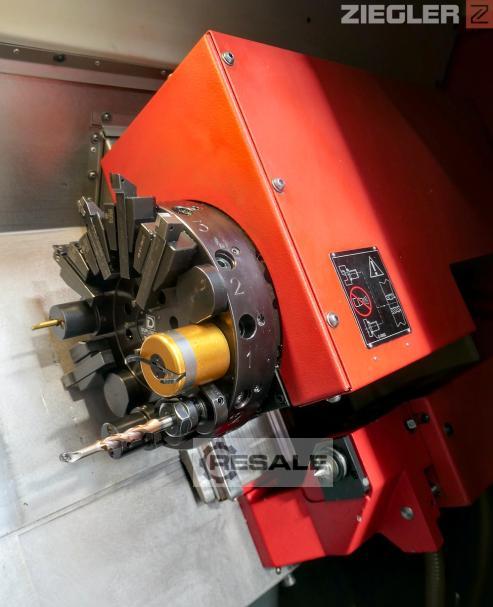

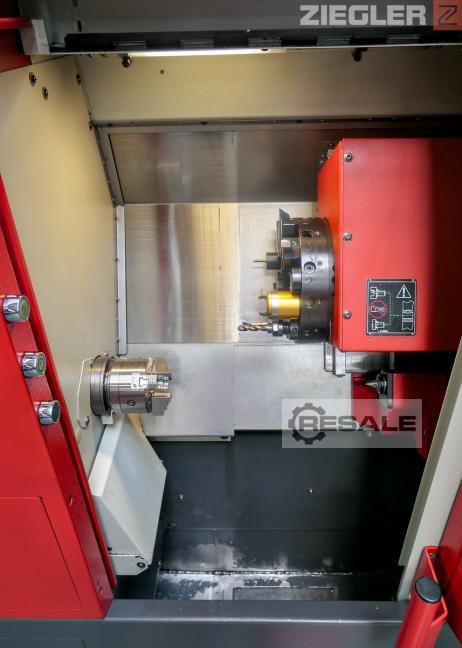

- 12-fach Scheibenrevolver mit Richtungslogik und 6 angetriebenen
Werkzeugen
- Reitstock mit integriertem Rollkörner
- Kühlmitteleinrichtung
- Späneförderer
- inkl. Bedienungsanleitung
- Einschaltzeit: 12510 h
- Produktionsstunden: 2930 h
- Baujahr 2011
Technische Daten
Arbeitsbereich:
- Umlaufdurchmesser über Bett: 250 mm
- Umlaufdurchmesser über Planschlitten: 85 mm
- Maximaler Drehdurchmesser: 85 mm
- Maximale Drehlänge: 225 mm
- Maximaler Stangendurchlass: 25,5 mm
- Spitzenweite (Spindelnase/Reitstockkörnerspitze): 405 mm
Schlittenverfahrbereich:
- Schlittenverfahrweg X: 100 mm
- Schlittenverfahrweg Z: 300 mm
Hauptspindel:
- Spindelanschluss (Zentrierrand): ø 70 h5
- Spindelaußendurchmesser im vorderen Lager: ø 50 mm

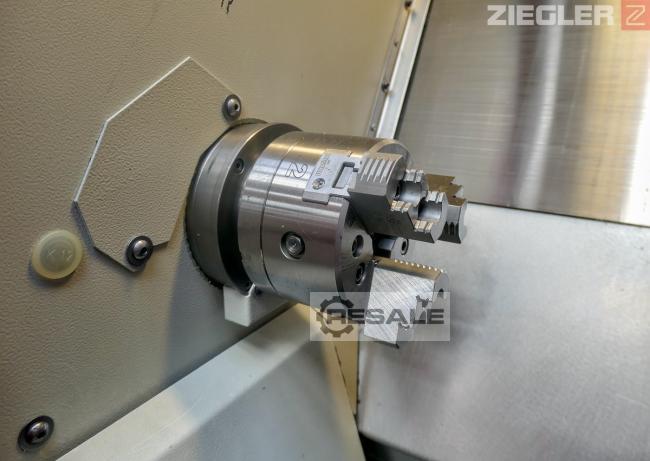

Hauptspindel - Spannsystem:
- Hohlspannzylinder (pneum.) mit Zugrohr mit max. Durchlass: ø 25,5
mm
- Max. Futtergröße: ø 100 mm
Antrieb-Hauptspindel:
- AC-Motor, Leistung (100%/40%ED)mit integrierter Haltebremse bei
angetriebenen Werkzeugen: 3,7 / 5,5 kW
- Drehzahlbereich (stufenlos regelbar): 60-6300 U/min
- Max. Drehmoment: 35 Nm
C-Achse (Rundachse):
- Auflösung der Rundachse: 0,001 °
- Eilgang Sinumerik-/Fanuc-Antriebe: 100 U/min
Vorschubantriebe:
- AC-Motoren: in X- und Z-Achse
- Vorschubkraft X/Z: 3000 / 3500 N
- Eilganggeschwindigkeit X/Z: 15 / 24 m/min
- Beschleunigungszeit von 0 auf Eilgang X/Z: 0,1 s
- Positionsstreubreite PS nach VDI 3441 in X/Z: 3 / 3 µm
Werkzeugsystem:
- Werkzeugaufnahmen nach DIN 69880: VDI 16
- Werkzeugquerschnitt für Vierkantwerkzeuge: 12 × 12 mm
- Schaftdurchmesser für Bohrstangen: ø 16 mm
- Anzahl der Werkzeugstationen / davon angetrieben: 12 / 6
- Revolverschaltzeit: 0,5 s
Angetriebene Werkzeugstationen:
- Drehmoment (20% ED): 4 Nm
- Drehzahlbereich: 0 - 6000 U/min
- Antriebsleistung (20% ED): 1,2 kW
Reitstock mit integriertem Rollkörner:
- Pinolendurchmesser: ø 35 mm
- Reitstockverfahrweg: 200 mm
- Pinolenhub (pneumatisch): 120 mm
- Max. Pinolenanpresskraft (pneumatisch 2-6 bar): 800 - 2500 N
Pneumatik:
- Versorgungsdruck: 6 bar
- Versorgungsmenge: 85 l/min
- Regelbereich des Spannzylinders: 2 - 6 bar
- Schlauchanschluss: ø 10 mm
Schmiersystem:
- Führungsbahnen & Kugelgewindespindeln: autom.
Ölzentralschmierung
- Hauptspindel: Fettschmierung
Kühlmitteleinrichtung:
- Behälterinhalt: 140 l
- Pumpenleistung: 0,57 kW
- Fördermenge bei 3,5bar/1bar: 15 / 65 l/min

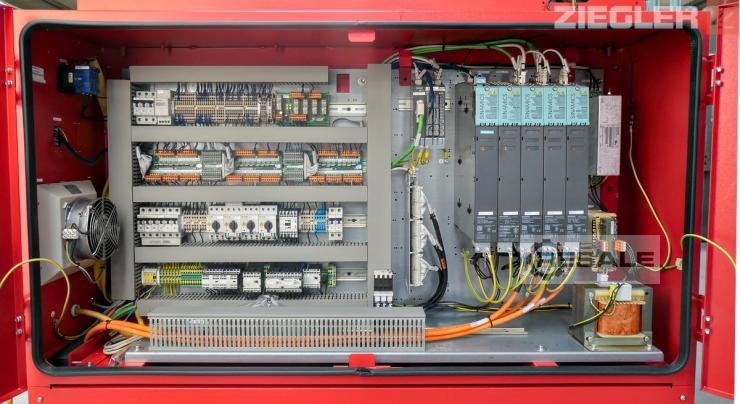

Elektrischer Anschluss:
- Spannungsversorgung: 3/PE 400 ~ V
- Max. Spannungsschwankungen: ± 10 %
- Frequenz: 50 / 60 Hz
- Anschlusswert der Maschine: 6 kVA
- Max. Vorsicherung für die Maschine: 20 A/gG,gL
- Erforderliche Kurzschlussleistung: 150 kVA
- Kurzschlussfestigkeit: 10 kAeff
- Zuleitungsquerschnitt: min. 4 × 4 mm2
Abmessungen/Gewicht:
- Höhe der Drehachse über Flur: 1130 mm
- Gesamthöhe: 1820 mm
- Aufstellfläche B×T: 1700 × 1270 mm
- Gesamtgewicht der Maschine (mit Kühlmittel und Späneförderer):
1400 kg
Schalldruckpegel:
- gemittelter Schalldruckpegel: 78 db(A)
