Standort: Deutschland, Baden-Württemberg Südwest
Zustand: Gebraucht

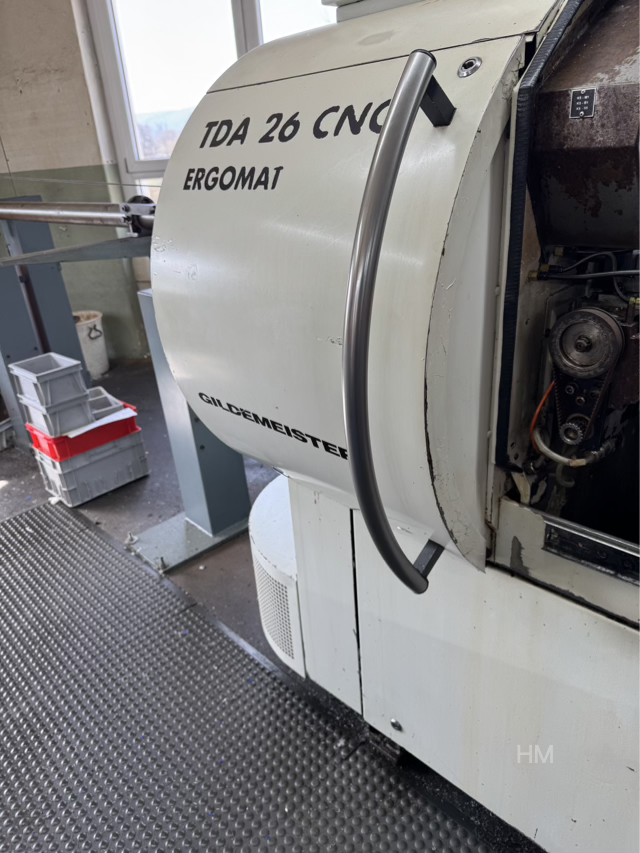

Modell: TDA 26-36 CNC
Baujahr: 1997
Hochgeschwindigkeits-CNC-Drehautomat (Kurzdreher)
Baujahr: 1997
Steuerung: ähnlich Fanuc
Technische Daten
Max. Stangendurchmesser: 36 mm
Standard-Stangendurchlass: 26 mm
Max. Drehlänge: 100 mm
Schwingdurchmesser über Planschlitten: 120 mm
Hauptspindel
Drehzahlbereich: 100 - 6.300 U/min (stufenlos regelbar)
Spindelleistung: 7,5 kW / 11 kW (Dauer/Peak)
Spindelnase: A2-5
C-Achse: Auflösung 0,001°
Anzahl der Schlitten: 4 Linear-Schlitten (X/Z) für
Simultanbearbeitung
8-Stationen Sternrevolver (VDI 20)
Eilganggeschwindigkeiten: 15 m/min (X-Achse) / 20 m/min (Z-Achse)
Vorschubkraft: 2.500 N

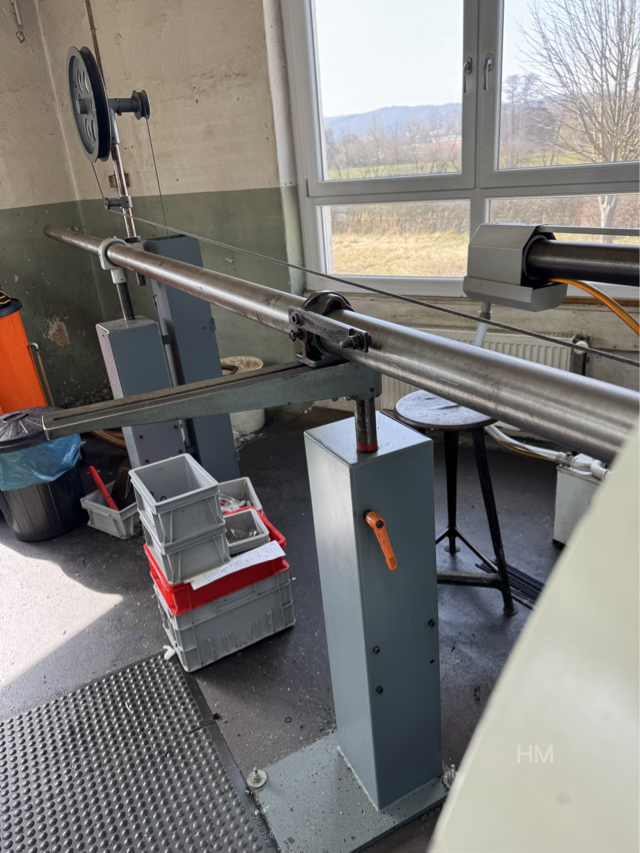

Einzelstangenvorschub: ERGOMAT, für Stangenlängen bis 3.000 mm.
Die Maschine kann nach Terminvereinbarung unter Strom besichtigt
werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie
Zwischenverkauf vorbehalten!
UHigh-speed CNC automatic lathe (short-run lathe)
Year of manufacture: 1997
Control system: similar to Fanuc
Technical specifications
Max. bar diameter: 36 mm
Standard bar capacity: 26 mm
Max. turning length: 100 mm
Swivel diameter over cross slide: 120 mm
Main spindle
Speed range: 100 - 6,300 rpm (continuously variable)
Spindle power: 7.5 kW / 11 kW (continuous/peak)
Spindle nose: A2-5
C-axis: resolution 0.001°
Number of slides: 4 linear slides (X/Z) for simultaneous machining
8-station star turret (VDI 20)
Rapid traverse speeds: 15 m/min (X-axis) / 20 m/min (Z-axis)
Feed force: 2,500 N
Single bar feed: ERGOMAT, for bar lengths up to 3,000 mm.
The machine can be viewed in operation by appointment.
Subject to changes and errors in the technical data and
specifications, as well as prior sale!
