Druck: 320 t
Abkantlänge: 3100 mm
Ständerweite: 2600
mm
Ständerausladung: 410 mm
Stößelgeschwindigkeit: 140
mm/sec
Arbeitsgeschwindigkeit: 10.5
mm/sec
Rückzugsgeschwindigkeit: 150 mm/sec
Arbeitshub: 375
mm
Einbauhöhe: 650 mm
Tischhöhe: 900 mm
Tischbreite: 240
mm
Ölinhalt: 400 ltr.
Betriebsspannung: 400
Volt
Gesamtleistungsbedarf: 30.0 kW
Gewicht: 17082
kg
Abmessung HxBxT: 4550 x 2450 x 3200 mm

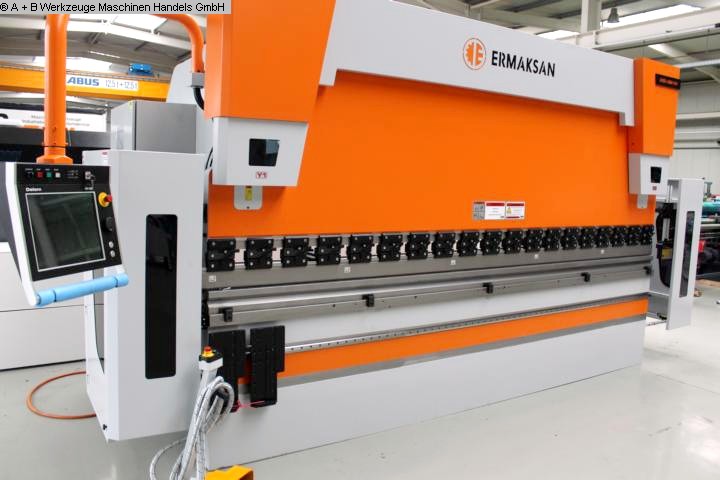

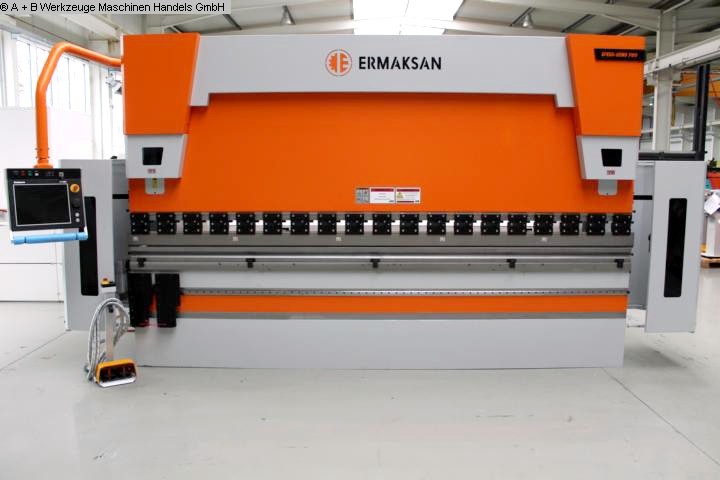

Die SPEED BEND
PRO Kantbank von ERMAK ist eine äußerst vielseitige, produktive
und präzise gesteuerte Maschine, die in verschiedenen
Abkantlängen von 1.270 mm
bis zu 6.000 mm erhältlich ist. Sie
bietet eine breite Auswahl an Presskräften
von 40-1500 Tonnen,
um Ihren individuellen Anforderungen gerecht zu werden.
Diese
CNC-gesteuerte Kantbank kann auch als Tandem-Maschine erweitert
werden,
was Ihnen eine große Flexibilität bei den Kantlängen
ermöglicht. Sie verfügt
über zahlreiche Funktionen, die eine
einfache und sichere Bedienung
gewährleisten. Das robuste
Maschinenkonzept in Verbindung mit der präzisen CNC-
Steuerung
sorgt für eine langlebige und zuverlässige Leistung. Darüber hinaus
bietet die Maschine eine Vielzahl von Erweiterungs- und
Ausstattungsmöglichkeiten, um sie individuell an Ihre
Bedürfnisse anzupassen.
Die CNC Grafiksteuerung DELEM DA
ermöglicht eine bequeme Bedienung über
Touchscreens und bietet
ein umfassendes Sicherheitspaket. Die Maschine kann
einfach über
einen LCD-Touchscreen gesteuert werden, der am linken Schwenkarm
angebracht ist. Die Biegevorgänge werden durch Betätigung eines
Fußschalters
gestartet. Zusätzlich zu dieser
Sicherheitsmaßnahme wird der Benutzer durch
einen
Sicherheitslaser im Arbeitsbereich und eine rückseitige Lichtschranke
geschützt. Über die CNC-Steuerung der Kantbank werden
automatisch Presskraft,
Biegetoleranz, Bombierungseinstellung,
Prägekraft und Werkzeug-Sicherheitszonen
berechnet.
---------------------------------------------
------------
SPEED BEND PRO elektro-hydraulische Abkantpresse mit
:
vergrößerter Einbauhöhe
vergrößertem Zylinderhub
vergrößerter
Ausladung
--------------------------------------------------------
-
Ausstattung:

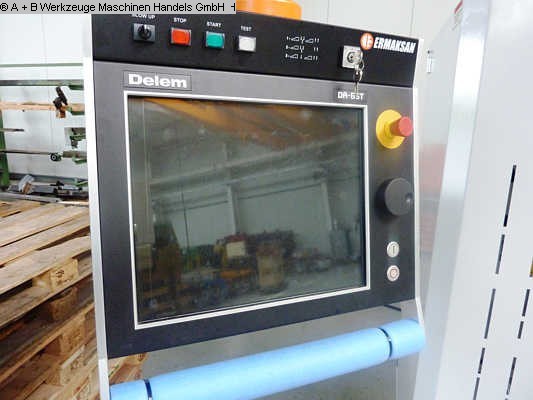

- DELEM CNC Steuerung Modell DA-66T
Graphik/Touchscreen
2D grafischer Touchscreen
Programmierbetrieb
3D Darstellung in Simulation und
Produktion
17 Farbbildschirm TFT mit hoher Auflösung
Biegefolgeberechnung
Produktprogrammierung und Darstellung in
wirklicher Größe
USB Schnittstelle
- schwenkbare
Touchscreen Steuerungseinheit, vorne links
- CNC gesteuerte
Achsen : Y1 - Y2 - X - R - Z1 und Z2, sowie CNC-Bombierung

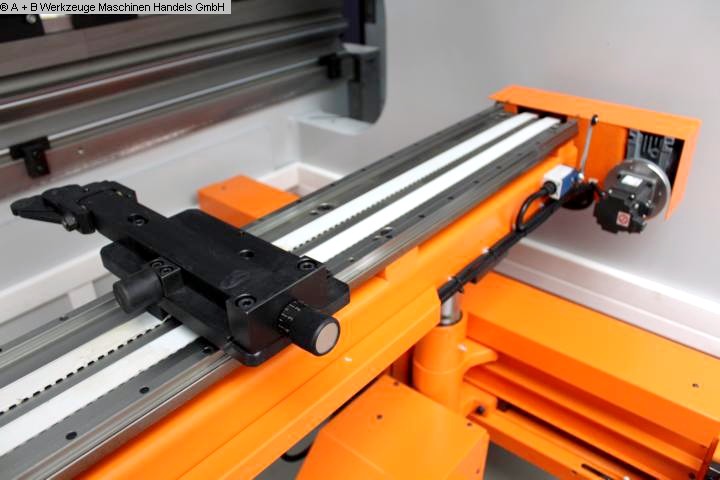

- CNC
elektro-motorischer gesteuerter Hinteranschlag
Verfahrweg : X
Achse .. 800 mm // R Achse .. 250 mm
Verfahrgeschwindigkeit : X
Achse .. 500 mm/s // R Achse .. 350 mm/s
auf
Kugelumlaufspindeln
CNC gesteuerte elektro-motorische
Anschlagfinger Z1 + Z2

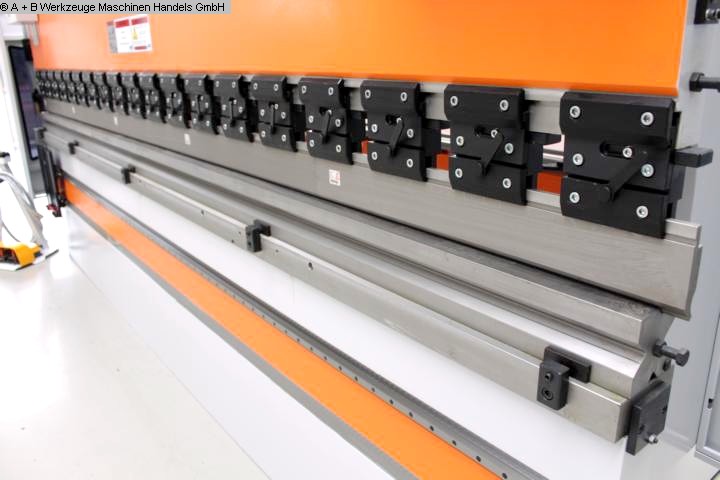

- geteiltes Rehfuß-Oberwerkzeug : ROLLERI
135.85.R08, System A
inklusive Schnellwechselklemmung
inklusive Bombiervorrichtung in der Werkzeugaufnahme
- 1x
universal wendbarer Matrizenblock
- Sicherheitseinrichtung hinten
: Lichtschranke
- BOSCH/HOERBIGER Hydraulik-Komponenten
-
SIEMENS Elektro-Komponenten

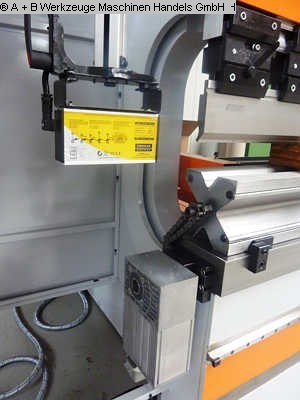

- FIESSLER AKAS
Laserschutzeinrichtung vor der Maschine (inkl. FPSC)

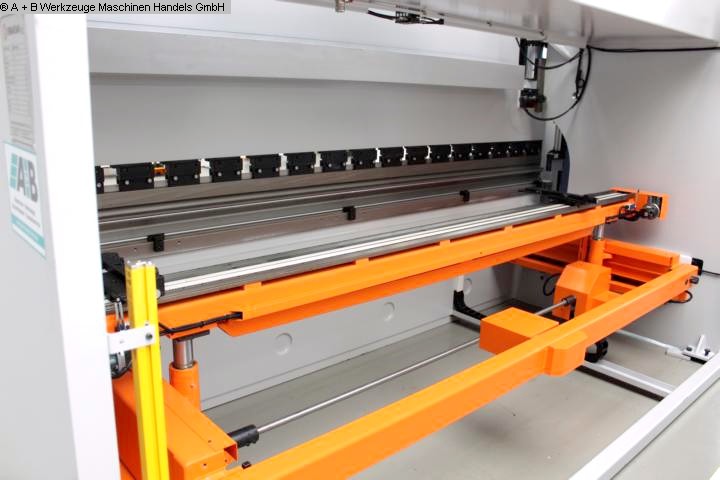

- 2x vordere
Auflegearme mit SLIDING-System (HIWIN Gleitlager)
- 1x
freibewegliche Doppelfußbedienung
- CE-Zeichen /
Konformitätserklärung
- Bedienungsanleitung inkl. Schalt- &
Hydraulikplan
