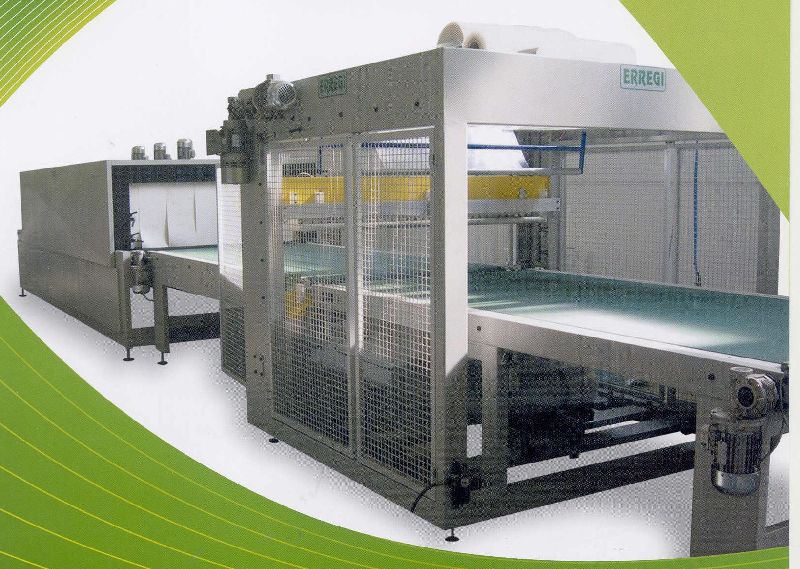

neue Schrumpffolien-Verpackungsanlage
Fabr. Erregi
Typ EASY 250
Die Anlage besteht aus der Einschlagmaschine und dem Schrumpftunnel.
Die Einschlagmaschine hat einen entsprechend gerippten Stahlrahmen,
einen Aufgabe- und einen Ausgabeförderer.
Im Maschinenrahmen sind die folgenden Komponenten untergebracht:
- Die Vorrichtung zum Abwickeln der oberen Rolle, die von einem
separaten Motor angetrieben wird
- Das System zum Abwickeln der unteren Rolle besteht aus einer
Antriebsrolle und einer nicht angetriebenen pneumatisch gestützten
Rolle.
- Das System zum Verschweißen und Abschneiden der oberen und unteren
PE-Folien besteht aus einem Spezial-Aluprofil, mit Temperaturregelung
und austauschbarer Stahlklinge für einen Kaltschnitt.
- Die Einlauf- und Auslauftransportbänder bestehen aus einem
gerippten Stahlrahmen, auf dem umlaufende Bänder montiert sind.
Der Schrumpftunnel besteht aus zwei Rahmen.
- Einer für den Teil, der erhitzt wird und einem der dieses Element
trägt.
- Dieses System mit dreifacher Isolierung aus Steinwolle verhindert
Wärmeverluste und reduziert den Stromverbrauch.
- Das Fördersystem besteht aus einem teflonbeschichteten Metallnetz,
das von einem Umformer angetrieben wird.
-Die mit den Zentrifugalventilatoren verbundenen, gepanzerten
Widerstände gewährleisten eine gleichmäßige Verteilung der Hitze.
- Am Ausgang des Tunnels befindet sich die Vorrichtung zum Andrücken
der Folienenden.
Funktionsablauf:
- Das zu verpackende Produkt wird automatisch bis zur Wickelzone
transportiert, dort durch die Abwickelvorrichtungen geführt und oben
und unten umwickelt.
- Danach beginnt der Zyklus zum Verschweißen und Abschneiden der
Folie im hinteren Paketteil.
- Das umwickelte Produkt wird in den Schrumpftunnel gefördert, in dem
die Folie geschrumpft wird.
- Am Ausgang des Tunnels befinden sich Andrückschwämme, die seitlich
gegen die Verpackung drücken.
- Insgesamt mit zwei Schaltschränken: jeweils einer für den
Schrumpftunnel und einer für die Verpackungsmaschine.
Die Maschine entspricht den europäischen Richtlinien.
Spannung: 380V /50 Hz /3 Ph. + N
Einschlagmaschine EASY 250
- Länge der Schweißstange 2.500 mm
- Anzahl der oberen Rollen 1
- max. Breite der oberen Rolle 2.450 mm
- Anzahl der unteren Rollen 1
- Max. Breite der unteren Rolle 1.450 mm
- Breite der Bänder 1.300 mm
- Länge des Ausgabebandes 3.000 mm
- Länge des Aufgabebandes 3.000 mm
- Max. nutzbare Höhe 700 mm
- Höhe des Arbeitstisches 800 mm
- Min. Werkstückgewicht 1 kg
- Max. Werkstückgewicht 150 kg
Schrumpfkanal 700 L
- Anschlussleistung 54 kW
- Stromverbrauch 30 kW/h
- Länge gesamte Schrumpfkanaleinheit 3.700 mm
- Schrumpfkanallänge 4.700 mm
- Breite Polymerband 1.500 mm
- Max. Werkstückhöhe 700 mm
- Arbeitshöhe 800 mm
- Transportgeschwindigkeit regelbar 4-20 m/min
Anmerkung:
Die Arbeitsgeschwindigkeit ist abhängig von der
Folienstärke und der Folienqualität
- Polymer Förderband
