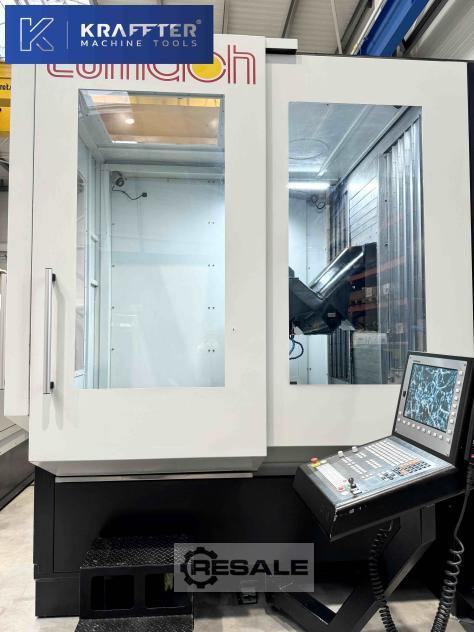

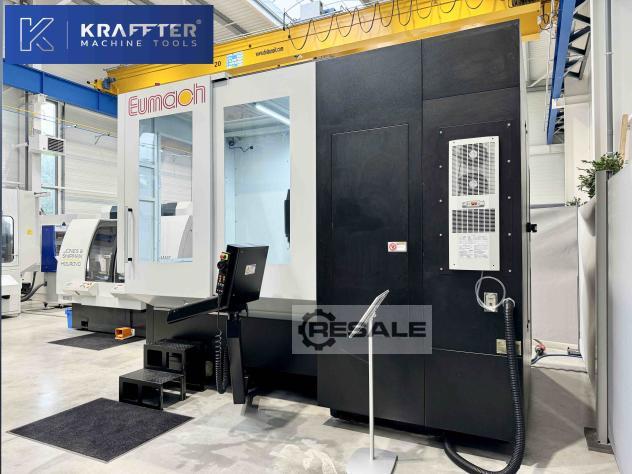

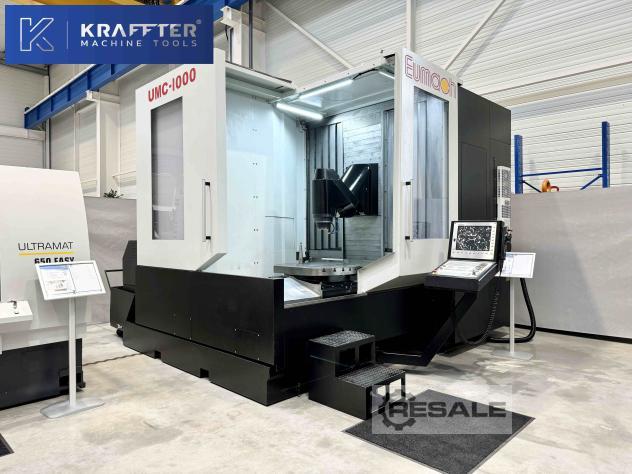

EUMACH UMC-1000 5-Achsen Kontinuierliches Bearbeitungszentrum
TECHNISCHE MERKMALE:
Jahr: 2014
NC-Typ: HEIDENHAIN iTNC 530 HSCI
Anzahl der kontinuierlichen Achsen: 5
Verfahrweg X-Achse: 1000 [mm]
Verfahrweg der Y-Achse: 800 [mm]
Verfahrweg Z-Achse: 700 [mm]
Verfahrgeschwindigkeit der X-, Y- und Z-Achse: 10000 [mm/min]
Schnelle Verfahrgeschwindigkeit X, Y und Z: 24000 [mm/min]
Kugelgewindetriebe X-Achse, x Steigung: 50 x 12 [mm]
Y-Achse Kugelgewindetriebe, x Steigung: 50 x 12 [mm]
Z-Achse Kugelgewindetriebe, x Steigung: 50 x 12 [mm]
Mindestabstand. Spindel/Tisch: 150 [mm]
Maximaler Abstand Spindel/Tisch: 850 [mm]

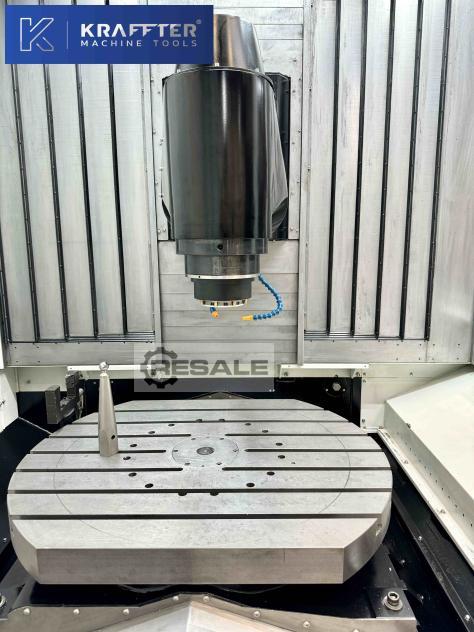

Tischlänge: 1000 [mm]
Tischbreite: 800 [mm]
Maximales Gewicht der zulässigen Tischplatte: 1500 [kg]
Winkelweg C-Achse: Tischumdrehung: 360 []
Ausrichtung der Tabelle: 0,001 []
Winkelweg der B-Achse: 180 []
Indexiergenauigkeit der B-Achse: 0,001 []
Bolzenbefestigung: HSK-A 63
Maximale Drehzahl Spindel: 18000 [RPM]
Spindelleistung: 26 [kW]
Anzahl Werkzeugmagazinplätze: 40
Maximale Länge Werkzeuggröße: 300 [mm]
Maximales Gewicht pro Werkzeug: 7 [Kg]
Maximaler Durchmesser Werkzeuggröße: 120 [mm]
Fassungsvermögen der Bewässerungsschale: 700 [l]
Versorgungsspannung: 400 [V]
Gewicht: 15000 [kg]
ZUSATZINFORMATION:
SERIENAUSSTATTUNG:
- Vollverkleidung (mit oberem Gehäuse)

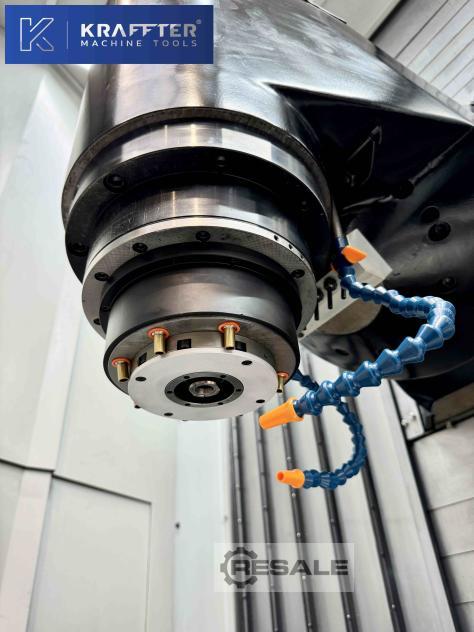

- Kühlspindel 18.000 U/min / 35 kW / 160 Nm

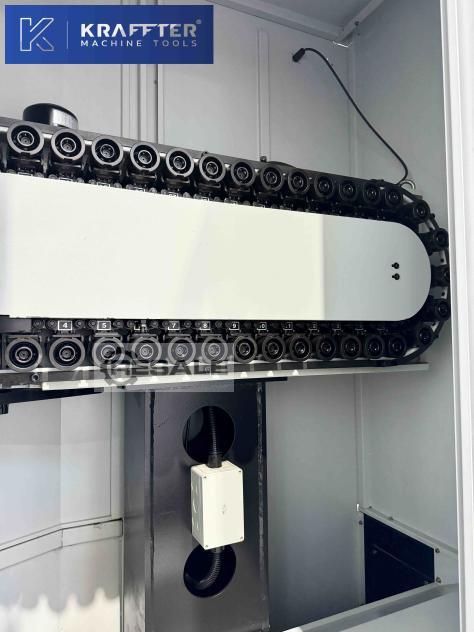

- Automatischer doppelarmiger Werkzeugwechsler mit 40-fach Magazin
- Programmierbares Bewässerungssystem
- Zentrales automatisches Schmiersystem
- Luftblasen (Spindel)
- Späneförderer in Kettenbauweise

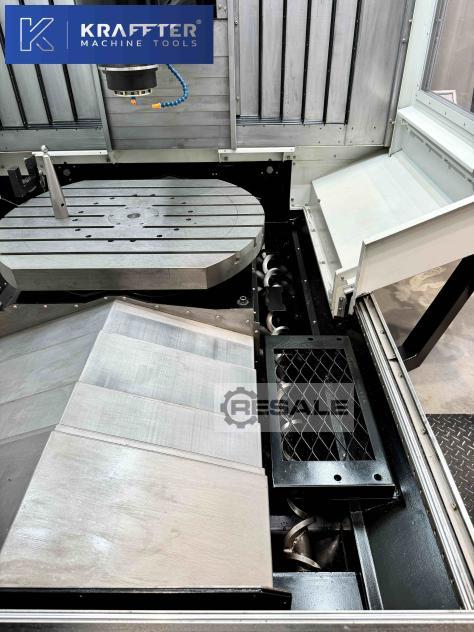

- Interne Schneckenspäneförderer (2 Stück)
- HEIDENHAIN Messlineale an den 3 XYZ-Achsen mit Luftzufuhr
- Präzisions-Encoder auf den 2 B- und C-Achsen
- HEIDENHAIN-Fernbedienung mit elektronischer Kurbel
-Warnlampe
- LED-Beleuchtung des Arbeitsbereichs
- Nivellier-Spindelhubgetriebe
ZUSATZAUSSTATTUNG:
- Kühlmittel durch die HP 20 bar Spindelmitte
- BLUM-Lasersystem zur Werkzeugeinstellung und
Werkzeugbrucherkennung

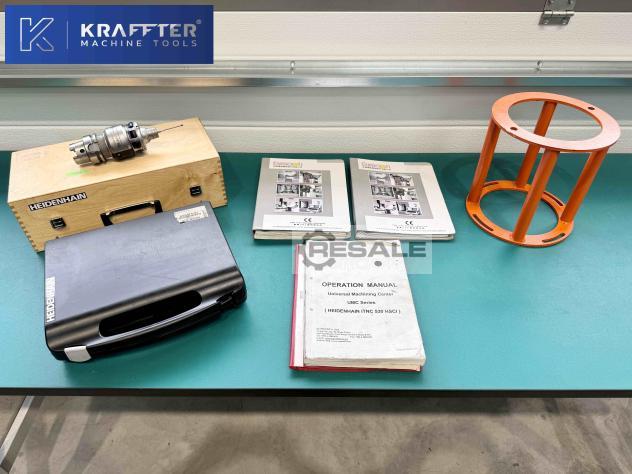

- HEIDENHAIN Werkstück-Messtaster TS-640
- Option HEIDENHAIN KINEMATICS + Kalibrierschnittstelle
- HEIDENHAIN DCM (Antikollision) Option
- Option HEIDENHAIN AFC (Adaptive Feed Control)
Maschine sichtbar unter Spannung für die Prüfung bei uns vor Ort,
nach Terminvereinbarung.
Preis exkl. MwSt. auf Anfrage, inklusive LKW-Verladung.
Möglichkeit des Versands in ganz Frankreich sowie international.
Weitere Fotos und Details auf Anfrage.
Technische Beschreibung nur zu Informationszwecken, ohne Verpflichtung
unsererseits.
