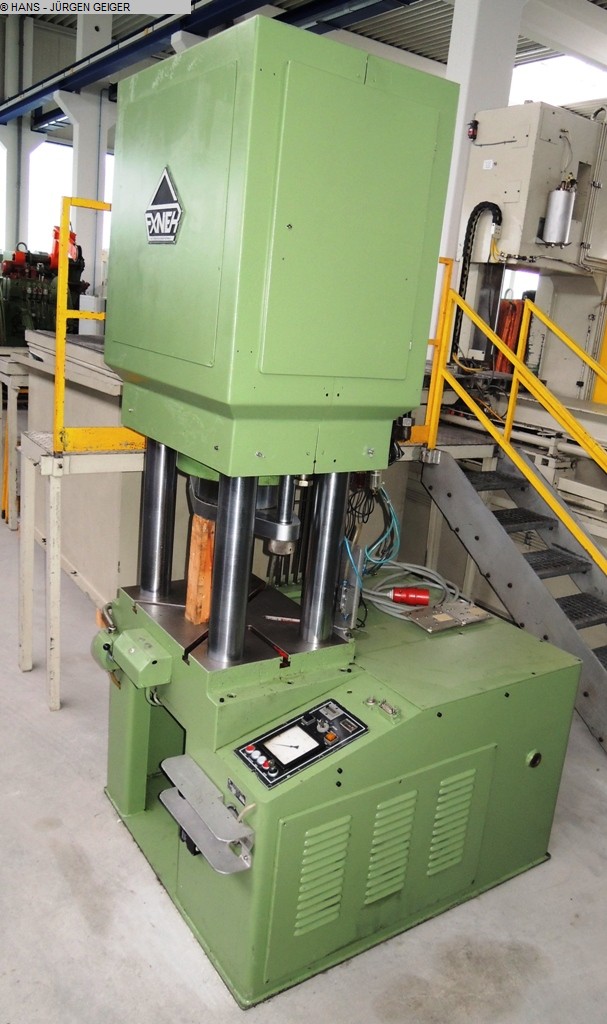

EXNER H 4 SP-200 Hydraulische - Viersäulenpresse

Druck: 200 t
Durchgangsbreite: NA mm
Hub: 180 mm
Tischlänge: 690 mm
Tischbreite: 530 mm
Abstand zwischen den Ständern: 420 mm
Gesamtleistungsbedarf: 18 kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
E X N E R
Hydraulische Viersäulenpresse zum Prägen, Einsenken,
Fliesspressen, Kalibrieren und Stanzen ( Medaillen )
Type H4SP 200 # 1101-20
Baujahr 1971 jedoch zwischenzeitlich verschiedene Male überholt
______________________________________________________________
Druckleistung abwärts ca. 200 to
Rückzugskraft aufwärts ca. 20 to
Tischgröße nutzbar 420 x 220 mm
Tischgröße gesamt 700 x 530 mm
Abstand zwischen den Säulen vorne 420 mm
Seitlich 220 mm
Einbauhöhe Tisch zu Stößel oben 380 mm
Stößelhub ca. 200 mm
Kolben- / Säulen-Ø 270/120 mm
Kolbenbohrung 50 mm
Schließgeschwindigkeit des Stößels:
-Eilgang/Lastgang/Stößel auf 330/10/180 mm/sek.
Gesamt-Leistungsbedarf ca. 15 kW - 380 V - 50 Hz
Gewicht ca. 3.000 kg
Abmessungen der Maschine ca. 1,4 x 1,3 x ca. 2,75 m
Zubehör / Sonderausstattung
Hydraulischer Auswerfer im Tisch mit eigener Druckregulierung
Elektrischer Wahlschalter für
Dauerhub / Fussauslösung / -Hand-Einrückung / Einrichten
Große Druckanzeige und Kontrollampen für Druck erreicht/Tiefe erreicht
Der Presshub bzw. der Eilgang wird über eine Schaltgestänge links und
rechts des Preßkolbens mit Begrenzungsschaltern eingestellt.
Der Druck wird über ein feinregulierbares Druckventil eingestellt
Die Umsteuerung vom Pressgang zum Rücklauf erfolgt über Druckschaltgerät
bzw. über einen Endschalternocken.
Schaltschrank und Ölhydraulik, alles an der Maschine kompakt angebaut
und gut zugänglich.
An der Maschine war zuvor eine Automation angebaut, hiervon sind nur noch diverse Pneumatikleitungen und Ventile vorhanden.
