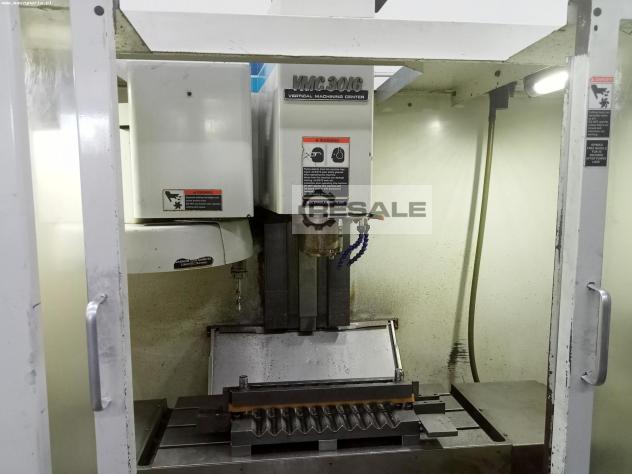

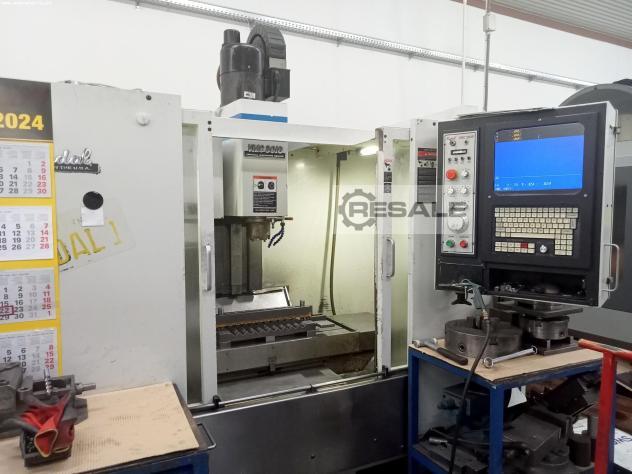

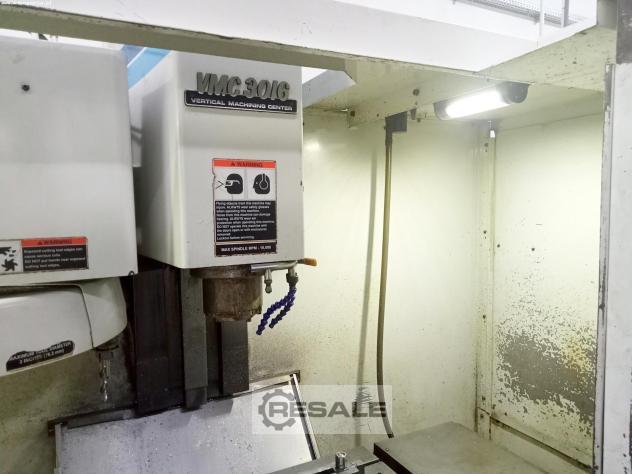

CNC Bearbeitungszentrum FADAL VMC 3016, das 1994 in den Vereinigten
Staaten gebaut wurde, wird für die Präzisionsbearbeitung von
Werkstücken mit einem Höchstgewicht von 453 kg eingesetzt. Die
Maschine, die sich durch ihre umfangreichen Bearbeitungsmöglichkeiten
und hohe Produktivität auszeichnet, verfügt über einen großen,
voll beleuchteten Arbeitsraum mit einer leistungsstarken Spindel und
einem Werkzeugmagazin mit 21 Plätzen. Die Bewegung der X-, Y- und
Z-Achsen entlang präziser Führungen führt zu ausgezeichneten
dynamischen und wiederholbaren Vorschubraten. Ergänzt wird dies durch
eine intuitive CNC-Steuerung mit vielen nützlichen Funktionen, mit
der Bearbeitungsprogramme in wenigen Schritten erstellt werden
können. Das CNC-Vertikal-Bearbeitungszentrum VMC 3016 wiegt 3765
kg.
Technische Daten der CNC Fräsmaschine FADAL VMC 3016

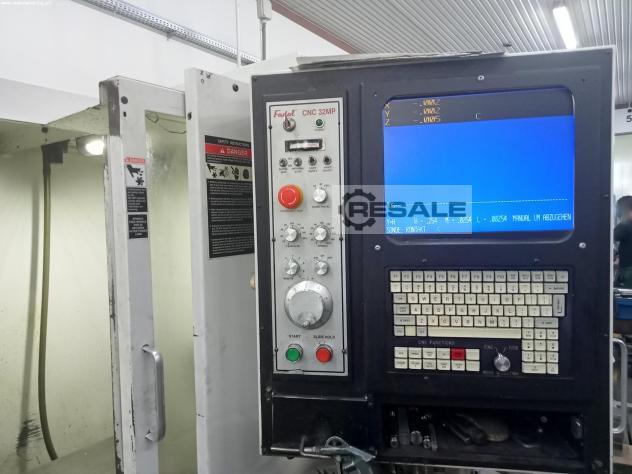

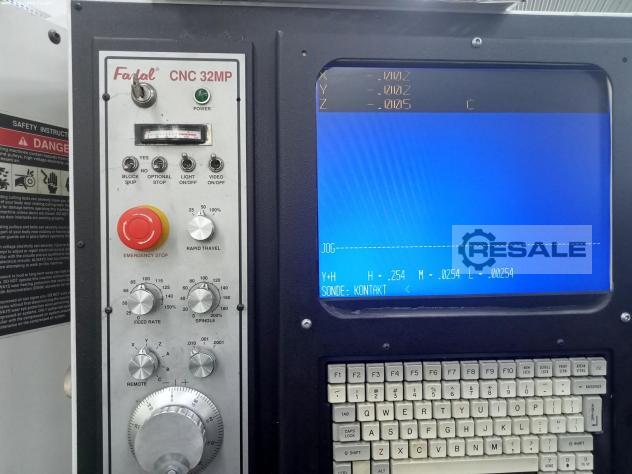

- CNC-Steuerung: FADAL CNC 32MP
- Vorschub in den Achsen X/Y/Z: 760/400/500 mm
- Eilgang in der X,Y-Achse: 18 m/min
- Eilgang in der Z-Achse: 15 m/min
- Schnittgeschwindigkeit in der X,Y,Z-Achse: 2,5-6350 mm/min
- Fläche des Arbeitstisches (L x B): 1000 x 400 mm
- Maximales Werkstückgewicht: 453 kg
- maximale Spindeldrehzahl: 10000 U/min
- Minimale Spindeldrehzahl: 75 U/min
- Spindelkegel: ISO 40
- Spindelleistung: 11,2 kW
- Spindeldrehmoment: 18,1 Nm

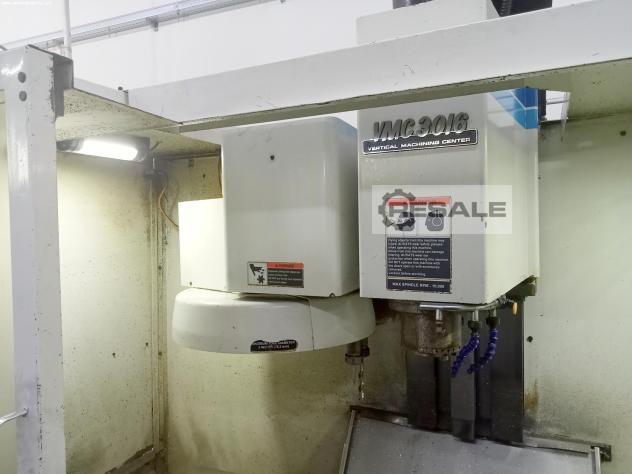

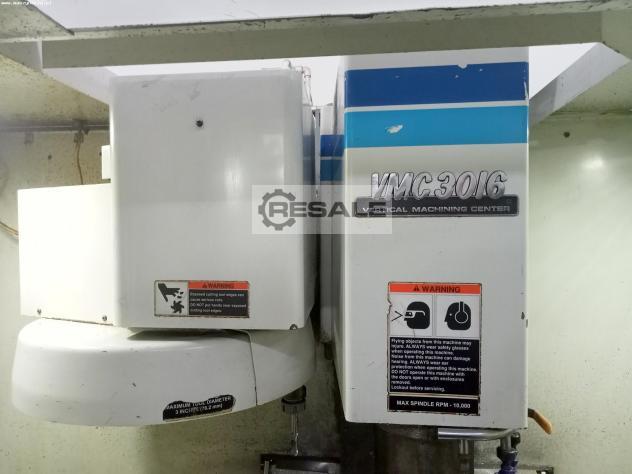

- Automatischer Werkzeugwechsler (ATC)
- maximale Anzahl von Werkzeugen: 21
- Werkzeugauswahl: zufällig/richtungsabhängig
- Maximaler Werkzeugdurchmesser: 76,2 mm
- maximaler Werkzeugdurchmesser (benachbarte Positionen leer): 114
mm
- Maximale Werkzeuglänge: 381 mm
- Maximales Werkzeuggewicht: 6,8 kg
- Positioniergenauigkeit der Achse: 0,050 mm
- Wiederholgenauigkeit der Achse: 0,025 mm
- T-Nut-Anzahl: 3
- T-Nut-Breite: 14 mm
- T-Nut-Abstand: 110 mm
- Abstand zwischen Arbeitstisch und Boden: 762 mm
- Abstand zwischen Spindelende und Arbeitstisch: 101-609 mm
- Abstand zwischen Spindelachse und Säulenabstand: 406 mm
- Leistung des Achsantriebsmotors (Konstant/Spitze): 2,4/4,7 kW
- Durchmesser der Kugelumlaufspindel: 40 mm
- Beleuchtung des Arbeitsbereichs
- Luftdruck: 80 PSI
- Geräuschpegel: 77 dB(A)
- Abmessungen (L x B x H): 2900 x 2055 x 2070 mm
- Gewicht der Maschine: 3765 kg
