Druck: 1000 t
Tischlänge: 4000 mm
Tischbreite: 1600
mm
Steuerung: SIEMENS S7-1500F
PRESSEN-BAUART: .
-
Gestellbauart : Transferpresse : .
- Antriebsart : mechanisch :
.
- Fenster im Seitenständer : ja : .
- Durchfall-Loch
im Tisch : ja : .
- Schiebetisch : ja : .
- Anzahl
Tische: 2
PRESSENKRÄFTE: .
- Gesamt-Nennkraft: 1000
to
PRESSENTISCH: .
- Aufspannfläche (links-rechts): 4000
mm
- Aufspannfläche (vorne-hinten): 1600 mm
- Höhe über
Flur: 600 mm
- autom. Werkzeugspanneinrichtung : ja : .
STÖSSEL: .
- Hub: 400 mm
STÖSSEL (MECHAN. PRESSE): .
- Stössel-Verstellbarkeit: 300 mm
-
Stössel-Verstellbarkeit: 100 mm
- Hubzahl min.: 8 /min
-
Hubzahl max.: 50 /min
- hydraulische Überlastsicherung : ja : .
WERKZEUG-EINBAUABMESSUNGEN: .
- Werkzeug-Einbauhöhe (Hub
unten, Verstellung o: 900 mm
- Werkzeug-Einbauhöhe (Hub unten,
Verstellung o: 766 mm
- Abstand zw. den Ständern
(links-rechts): 4250 mm
- Freier Durchgang seitlich (Breite):
1800 mm
- Werkzeuggewicht max.: 20000 kg
TRANSFERSYSTEM: .
- Greiferschienen-Innenweite geschlossen max.: 500 mm
-
Greiferschienen-Innenweite offen max.: 1300 mm
-
Werkzeugabstand, Hub von: 0 mm
- Werkzeugabstand, Hub bis: 800
mm
ELEKTRISCHE ANSCHLUSSDATEN: .
- Leistungsaufnahme
(gesamt): 200 kW
- Anschlussleistung: 350 kVA
-
Anschlussspannung: 400 V
- Netzfrequenz: 60 Hz
ABMESSUNGEN /
GEWICHTE: .
- Platzbedarf Länge: 7500 mm
- Platzbedarf
Breite: 4800 mm
- Höhe über Flur: 7360 mm
- Höhe unter
Flur: 4000 mm
- Gesamtgewicht ca.: 250000
kg
ZUSATZAUSRÜSTUNG F. PRESSEN: .
- Lichtschranke : ja : .
- Schnittschlagdämpfung : ja : .
- autom.
Werkzeugspanneinrichtung : ja : .
- hydraulische
Überlastsicherung : ja : .
- Transfereinrichtung : ja : .
Zustandsbeschreibung :

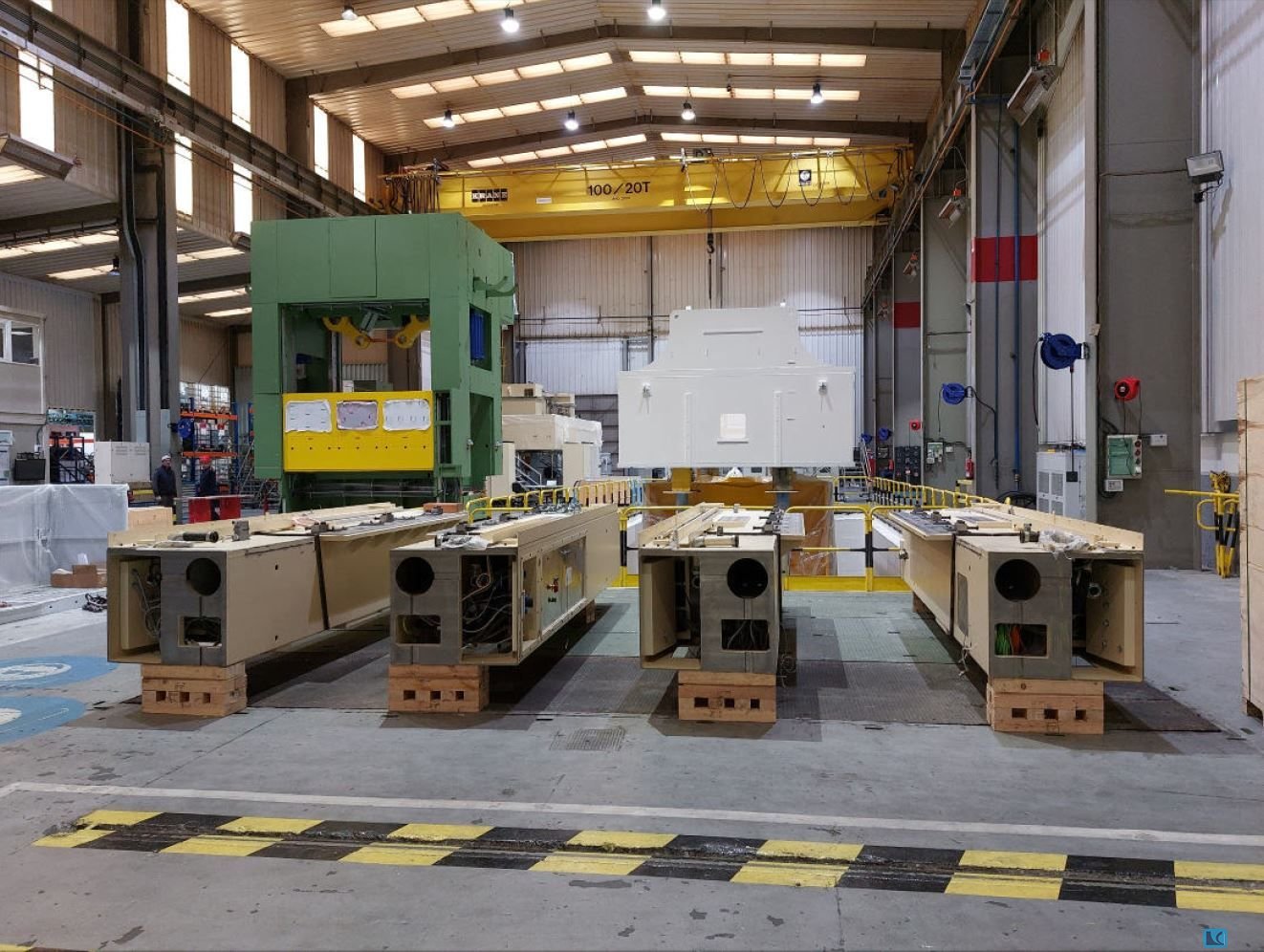

Neue Transfer Presse
Eingelagert. Nie aufgebaut.
KOMPLETT mit Elektronischem
Balkentransfer 0 - 800 mm Transferschritt und 500 - 1300 mm Distanz
zwischen den Transferbalken. Hebehub = 0-150 mm.
2 x Schiebetisch
T-Form- Frontseite ausfahrbar.
Werkzeug Gesamtgewicht max. 20.000
kg , Oberteil max. 10.000 kg.
Stösselgewichtsausgleich mittels
Druckluftzylinder. Druckeinstellungautomatisch mit Sollwert-Vorgabe
aus dem Werkzeugspeicher.
Die unterschiedlichen Angaben zur
Einbauhöhe resultieren durch den Ein- bzw. Ausbau der Tisch- und
Stösselplatten.Die unterschiedlichen Angaben zur Stösselverstellung
beziehen sich auf den Betrieb mit/ bzw. ohne Transfereinrichtung.
Schmierung: Hauptlagerstellen , Zahnräder werden kontinuierlich
durch die Umlaufschmierung versorgt.
LED-Werkzeugraum
Beleuchtung. 2 Nebenbedienpulte, Schrottleitbleche,
Presskraftmesseinrichtung, Schwingungselemente Fabrikat
KTI
