Drehdurchmesser:630 mm
Drehlänge:4000 mm

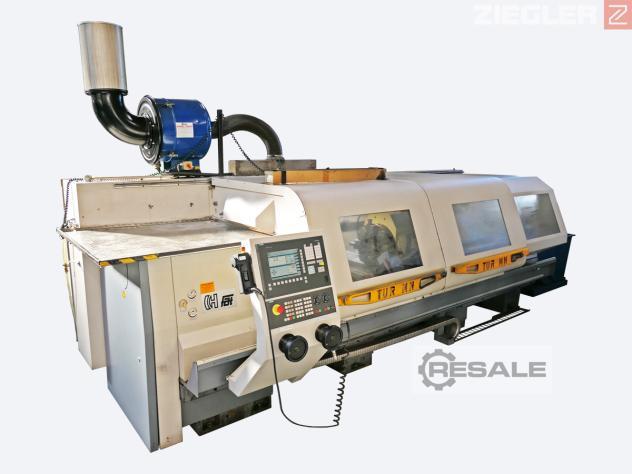

FAT TUR 630 MN - CNC-Drehmaschine
- Spitzenweite: 4000 mm
- Umlauf Ø: 630 mm
- Spindelbohrung: 105 mm
- Bettbreite: 433 mm

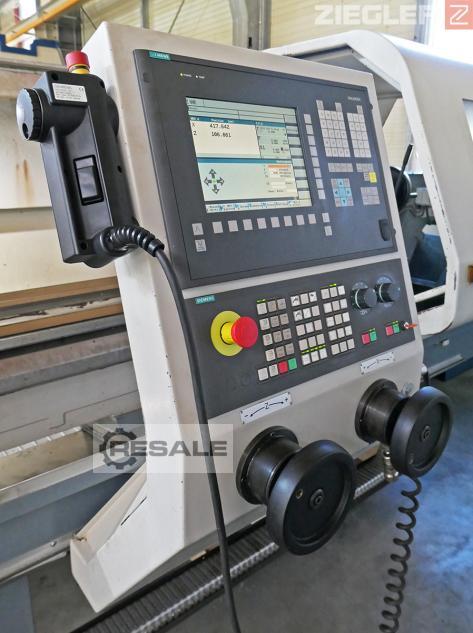

- Siemens Sinumerik 840 D CNC-Steuerung (diverse Sprachen)
- verfahrbares Bedienpult
- elektrische Handräder
- 8-fach Werkzeugrevolver von Sauter
- Spindelbohrung 105 mm
- 3-Backenfutter Ø 250 mm

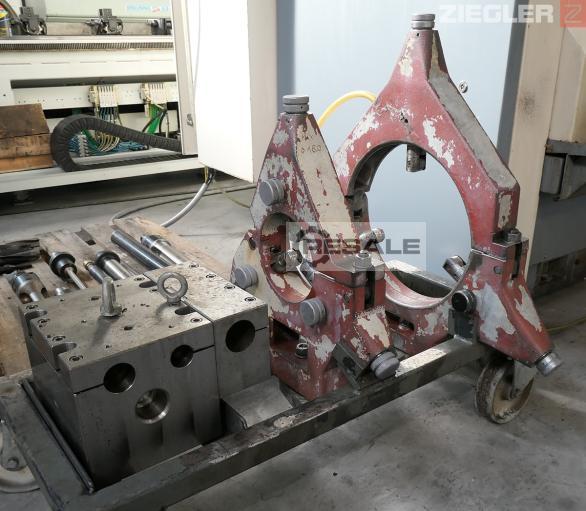

- 2 Lünetten
- Späneförderer

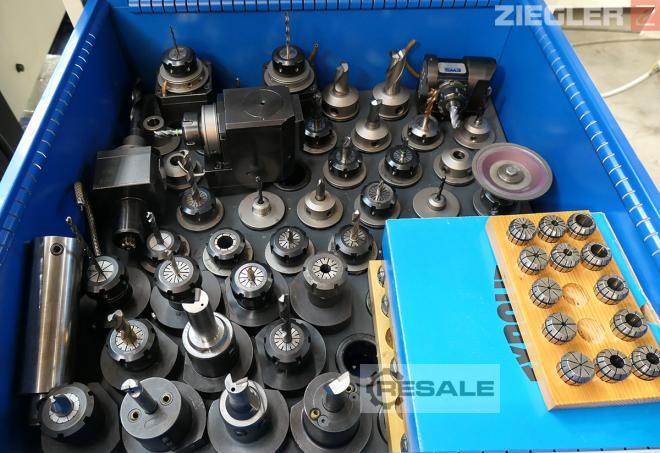

- viele Werkzeuge inkl. Werkzeugschrank
- Handbuch
- Baujahr 2007
Arbeitsbereich:
- Umlauf-Ø über Bett: 630 mm
- Umlauf-Ø über Schlitten: 370 mm
- Max. Werkstückgewicht zwischen den Spitzen (ohne Lünetten): 2500
kg
- Max. Werkstückgewicht mit Futter: 800 kg
- Spitzenweite / Bearbeitungslänge: 4000 / 3980 mm
Spindelstock:
- Anzahl Getriebestufen: 2
- Drehzahl je Getriebestufe: I: 2 - 430 / II: 200 - 2500 U/min
- Spindelnase (Cmalock nach DIN 55029: D1-8
- Spindel-Innenkegel (metrisch Kegel): 115
- Spindelbohrung: 105 mm
Vorschübe:
- Vorschubsteuerung: AC-Servomotoren
- Kugelrollspindel Steigung Z: 10 mm
- Kugelrollspindel Steigung X: 10 mm
- Vorschübe längs Z: 0 - 6000 mm/min
- Vorschübe quer X: 0 - 6000 mm/min
- Max. Vorschubkraft längs Z: 15 kN
- Max. Vorschubkraft quer X: 10 kN
- Längsweg Z: 4000 mm
- Querweg X: 380 mm
Querschlitten:
- Schlittenbreite: 230 mm
Reitstock:
- Kegelaufnahme: MK 5
- Pinolen-Ø: 90 mm
- Pinolenweg manuell: 200 mm
- Pinolenweg hydraulisch: 45 mm
Motorleistungen:
- Hauptspindelmotor S1: 12 kW
- Hauptspindelmotor S6-60%: 15 kW
- Hauptspindelmotor S6-40%: 18,5 kW
- Servomotor in X-Achse Nenndrehmoment: 13,3 Nm
- Servomotor in X-Achse Nenndrehzahl: 3000 U/min
- Servomotor in Z-Achse Nenndrehmoment: 13,3 Nm
- Servomotor in Z-Achse Nenndrehzahl: 3000 U/min
Kühlmittelpumpe:
- Motorleistung: 0,09 kW
- Motordrehzahl: 1350 U/min
- Max. Druck: 40 KPa
- Max. Förderleistung: 25 l/min
- Tankinhalt: 120 l
Spindelschmierung:
- Motorleistung der Schmierpumpe: 0,25 kW
- Motordrehzahl: 1420 U/min
- Öltank-Inhalt: 15 l
Bettbahnschmierung:
- Motorleistung der Schmierpumpe: 0,09 kW
- Motordrehzahl: 1400 U/min
Abmessungen ohne Aufbauten:
- Bettbreite: 433 mm
- Maschinenmaße BxHxT: 6000 x 1765 x 2300 mm
- Gewicht: 6100 kg
