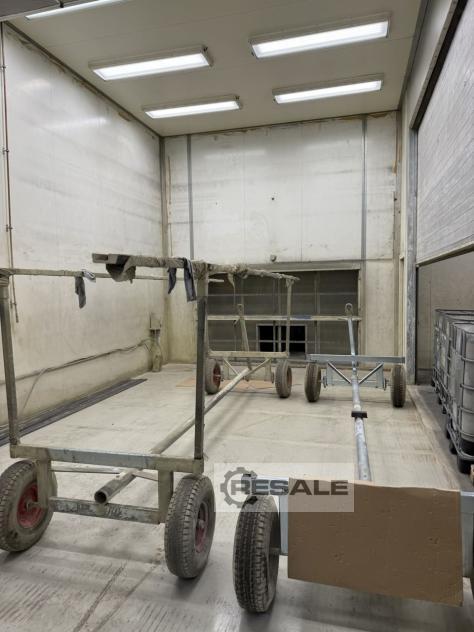

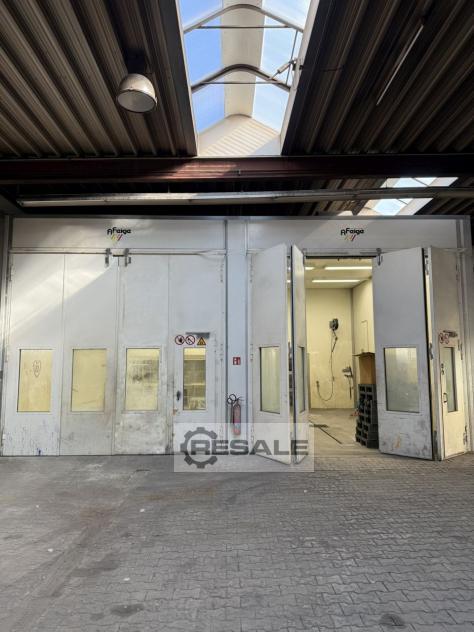

Lackierkabine
Hersteller: Feige
Typ: Fe 36 / 17000
Baujahr: 2019

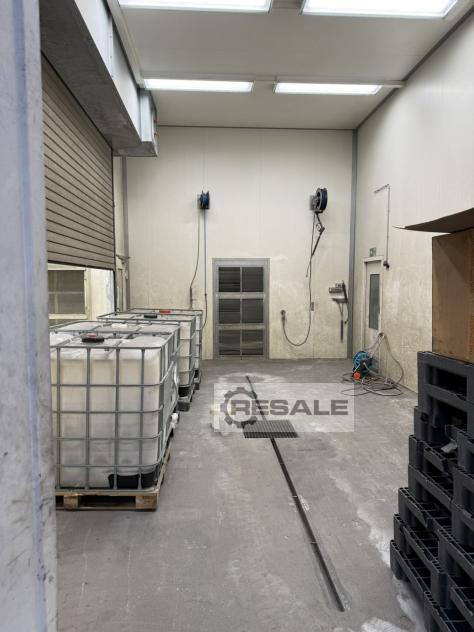

Reinigungskabine
Hersteller: Feige
Typ: Fe 450 / 7000
Baujahr: 2019
LACKIEREN:
Nutzmaße Kabine LxBxH: 8.000 x 4.500 x 4.100 mm
Teilegröße LxBxH max.: 7.000 x 3.500 x 3.800 mm
Zuluftventilator (FU-geregelt)
V = 24.000 m3/h, Nennleistung Antrieb: 15,0 kW
Drehstrom 400 V / 50 Hz
Abluftventilator (FU-geregelt)
V = 17.000 m3/h, Nennleistung Antrieb: 7,5 kW
Drehstrom 400 V / 50 Hz
Luftaufheizung: - 10 auf + 22 °C
Heizleistung Brenner max.: 160 kW
Heizmedium: Erdgas, 25 mbar
Vorfilter: G3 Taschen 200 mm
Deckenfilter: M5 EN 779
Abluftfilter: Faltkartonfilter und Paintstop
Stromart Motor: 3x 400 V / 50 Hz
UEG Grenzwert: < 10 %
Lackierbetrieb: c = 0,15 g/m3 / UEG 0,38%
Trocknungsbetrieb: c = 1,52 g/m3 / UEG 3,80%
Berechnungsgrundlage: 3.000 kg / Jahr mit 41 % LM-Anteil
Tagesverbrauch: ca. 2,1 kg/h
Lösungsmittelmenge: 3,211 g / Charge
REINIGEN:
Nutzmaße Kabine LxBxH: 8.000 x 4.500 x 4.100 mm
Teilegröße LxBxH max.: 6.000 x 3.500 x 3.800 mm
Zuluftventilator (FU-geregelt)
V = 24.000 m3/h, Nennleistung Antrieb: 15,0 kW
davon 7.000 m3/h Reinigunskabine
Drehstrom 400 V / 50 Hz
Abluftventilator (FU-geregelt)
V = 7.000 m3/h, Nennleistung Antrieb: 3,0 kW
Drehstrom 400 V / 50 Hz
Luftaufheizung: - 10 auf + 22 °C
Heizleistung Brenner max.: 160 kW
Heizmedium: Erdgas, 25 mbar
Vorfilter: G3 Taschen 200 mm
Deckenfilter: M5 EN 779
Stromart Motor: 3x 400 V / 50 Hz
Im Bereich „Reinigen wird die Frischluft von außen über den
Zuluftventilator
angesaugt und von Grobstaub gereinigt. Der Zuluftventilator drückt
diese Luft
über die Kanalleitung in den Ausblaskasten. Bevor die erwärmte
Frischluft in
die Reinigungskabine geblasen wird, erfolgt an der Filterdecke eine
zweite
Filterstufe in der die Luft von Feinstaub befreit wird. Anschließend
gelangt
die Luft praktisch staubfrei in den Waschraum. Die Abluft aus der
Reinigungskabine
wird über die Absaugewand und den Abluftventilator über Dach
ausgeblasen.
