max. Werkstücklänge: 3740 mm
Frässpindel: 1
Stück
Hauptmotor: 15 kW
Steuerung: CNC
Felder Format4

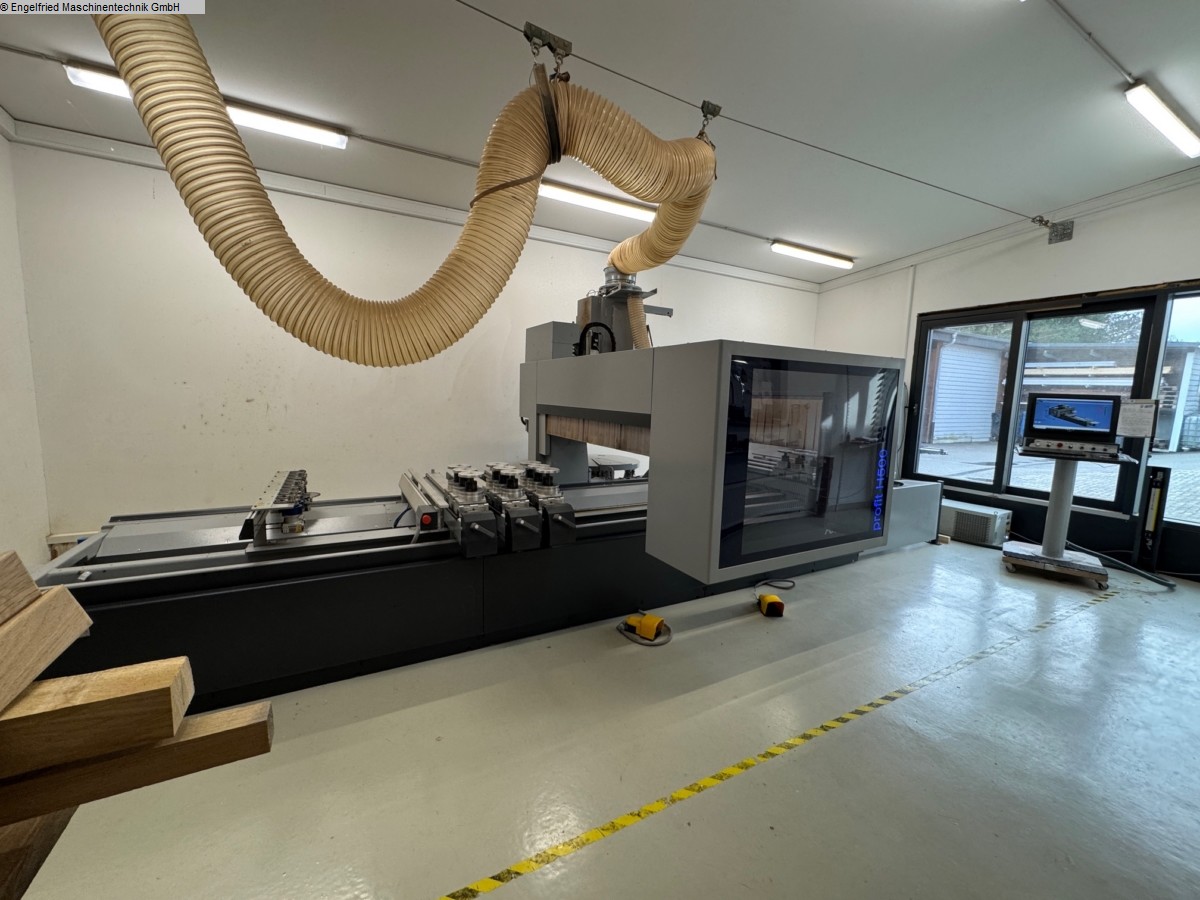

Typ Profit H500S 16.38 CNC Bearbeitungszentrum
im Auftrag zu
verkaufen
------------------------------------------------------- aus einem Holzfensterfertigungsbetrieb.
- Maschine noch
angeschlossen und vorführbereit
- Ohne
Bearbeitungswerkzeuge
Technische Beschreibung
(Zusammenfassung, Langtext siehe
PDF):
------------------------------------------------------
A
rbeitsmaße:
X = 3.740 mm
Y = 1.570 mm
Z = 350 mm
Durchlasshöhe (ab Konsolenebene), abhängig von Spannsystem, siehe
Layout.
Verfahrwege:
X = 4.930 mm
Y = 1.925 mm
Z
= 500 mm
Achsenpositioniergeschwindigkeit:
X = 80
m/min
Y = 80 m/min
Z1 = 30 m/min
Z2 = 20 m/min
-
5-Achs-Frässpindel: 15 kW HSK F63 mit Flüssigkeitskühlung,
1.000 - 24.000 U/min
- zusätzliche Verriegelung der
C-Achse
- Bohrkopf DH 18 6H1S: Vertikales Bohraggregat mit 12
Spindeln
(7 Spindeln in X-Richtung, 5 Spindeln in Y-Richtung,
Nutsäge in X-Richtung)
Horizontales Bohraggregat mit 6 Spindeln,
4 Spindeln in X-Richtung und 2 Spindeln in Y-Richtung.
1 Nutsäge
in X-Richtung, max. Durchmesser 120 mm
- Tellerwechsler mit
24 Werkzeugpositionen rechts am Maschinenständer
max.
Werkdurchmesser 240 mm
max. Werkzeughöhe 370 mm
-
Wechselplatz für Kreissägeblatt am Ausleger/Werkzeugwechsler
montiert,
max. Sägeblattdurchmesser 350 mm
-
Werkzeugwechsler links im Maschinenständer mit 10 Werkzeugpositionen.
max. Werkdurchmesser 180 mm
max.. Werkzeuglänge 230/300
mm
Spannzangenabstand 110 mm
- Tellerwechsler mit 24
Werkzeugpositionen am Ausleger montiert,
mitfahrend in
X-Richtung
max. Werkdurchmesser 240 mm
max. Werkzeughöhe 370
mm
- Mitfahrender Pick-Up Platz für
Späneabweisschlid
- 6 Werkstückauflagen s-motion
positionsgesteuert
- 2 Bearbeitungsfelder für
Pendelbearbeitung
- Vakuumpumpe 90m3/h
-
Spänetransportband
- Linienlaser zur
Rundbogenbearbeitung
- inklusive aller vorhandenen
Massivholzspanner und Vakuumsauger
- automatische
Zentralschmierung
- CE-Sicherheitseinrichtung
-

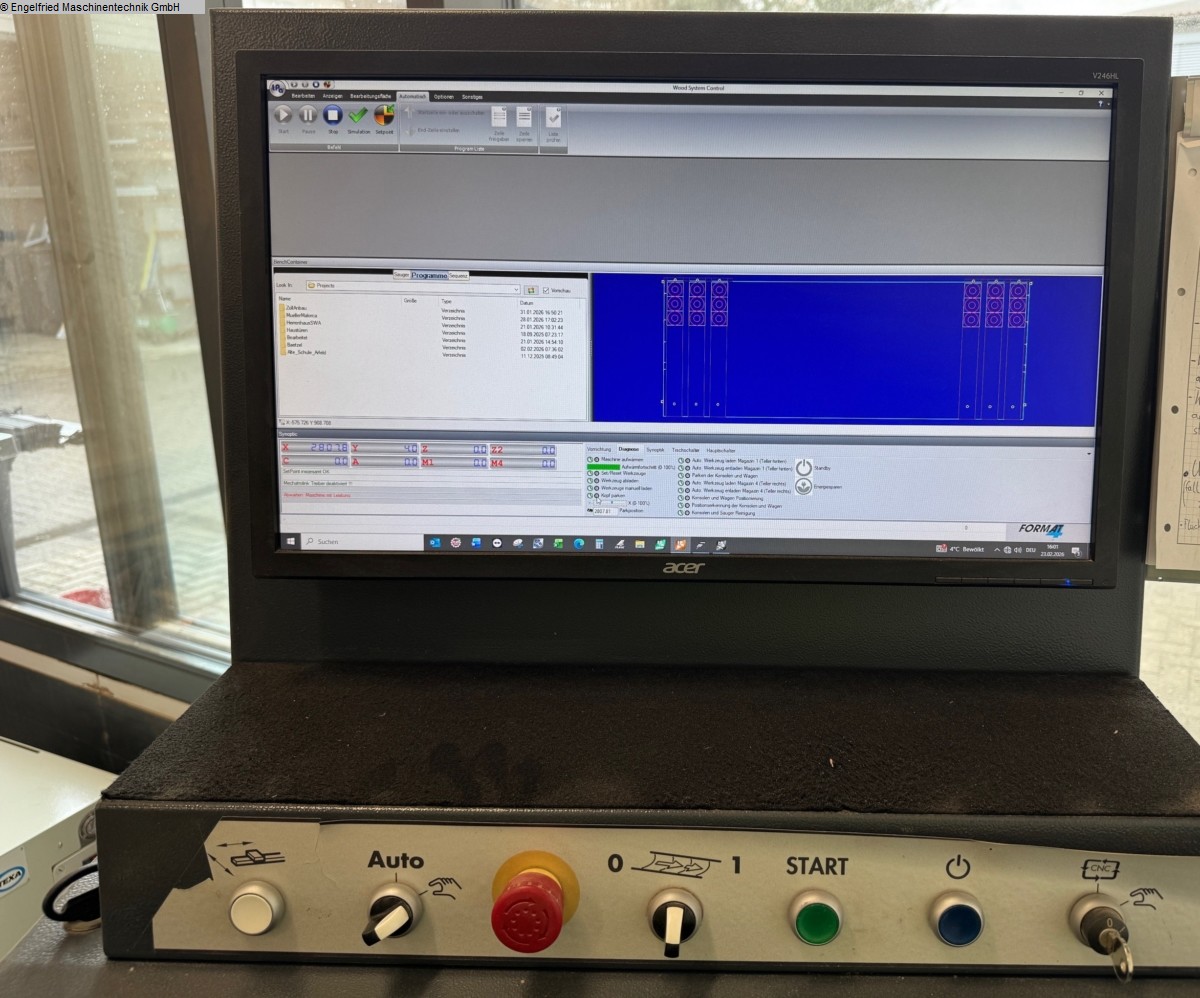

Software WoodFLash
Lamello Clamex P Macro
Ausklink
Macro
- Greenline-Paket für reduzierten
Energieverbrauch
--------------------------------------------
---------
Preis der o.g. Maschine auf
Anfrage!
-----------------------------------------------------
Option neuer Oppold Werkzeug Satz für H500:
-Fenster
Holzfenster IV 68, 78 und 88 innenöffnend, mit Wechselfalz
seitlich, oben.
Glasfalz 20mm, Blendrahmen- und Flügelwange
20°schräg
mit loser und angefräster Glasleiste
Altbau-Holzfenster IV 68, 78 und 88 innenöffnend, ohne
Regenschiene,
mit Wechselfalz seitlich, oben und unten.
Glasfalz 20mm, Blendrahmen- und Flügelwange 15°schräg
Eingehängtem Wetterschenkel
Holz-Alu-Fenster
(Systemgeber: Gutmann Mira, Schrägfalzsystem)
HA IV 68, 78
und 88, innenöffnend, 2 Flügelvarianten Eckig und Schräg,
Wechselfalz unten, seitlich + oben
-Haustüre
Holz-HTIV
68, 78 und 88 mit Einfachfalz in Blendrahmen und Doppelfalz im
Flügel
innenöffnend, 1 Flügelvariante Glasfalz, ohne
Wechselfalz
Flächenversetzt
Holz-Al IV 68, 78 und 88
mit Einfachfalz in Blendrahmen und Doppelfalz im
Flügel
-Hebe-Schiebetüre
Holz-HS IV 68, 78 und 88,
ohne Rahmenfertigung
Holz-Alu-HS IV 68, 78 und 88, ohne
Rahmenfertigung
Ausführung
Alle anderen Systeme in
Kontereckverbindung als gedübelte Ausführung.
Setzhölzer und
Kämpfer gedübelt.
Alle anderen Systeme in Kontereckverbindung
als gedübelte Ausführung.
Fenstersystem incl. Nebeneingangs /
Balkontüre mit Bodenschwelle auf Fensterbasis.
Haustürsystem mit
Bodenschwelle Weser.
Diese Systeme sind bereits auf der
Maschine programmiert.
Preis auf
Anfrage!
-----------------------------------------------------
HINWEIS VIDEO: Kein Orginalvideo. Das Video ist vom
Maschinenhersteller
und zeigt eine Maschine diesen
Typs
(technische Angaben laut Hersteller - ohne
Gewähr!)
