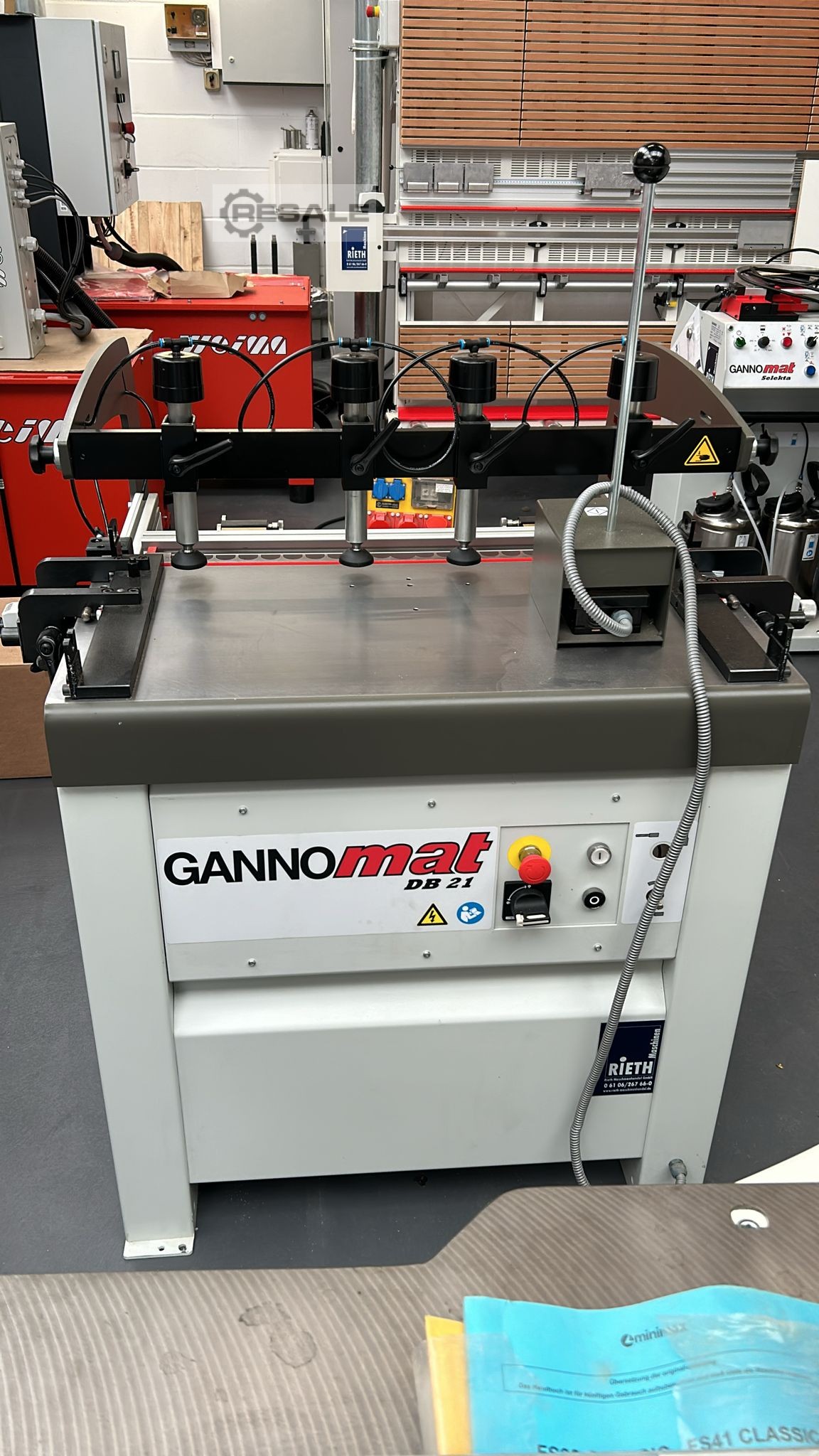

Neue Ausstellungsmaschine! Listenpreis: 13.610,-
400V, 3Ph, 50Hz / 1,5 kW
komplett in Standardausführung mit:
Vollautomatische Elektroniksteuerung mit Impulsbetrieb über
Fußventil Spannen-Bohren-Entspannen, elektrischer Aussetzbetrieb.
Automatischer Rücklauf der Bohreinheit nach Erreichen der
eingestellten Bohrtiefe.
Automatische Bohrlochtiefenverlängerung beim stirnseitigen Bohren.
Dies erspart die Umstellung der Bohrlochtiefe von flachseitigen auf
stirnseitigen Bohrungen
(+ 10 mm z. B. bei Dübellänge 35 mm, Bohrtiefe Flachseite 14 mm und
Bohrtiefe Stirnseite 24mm).

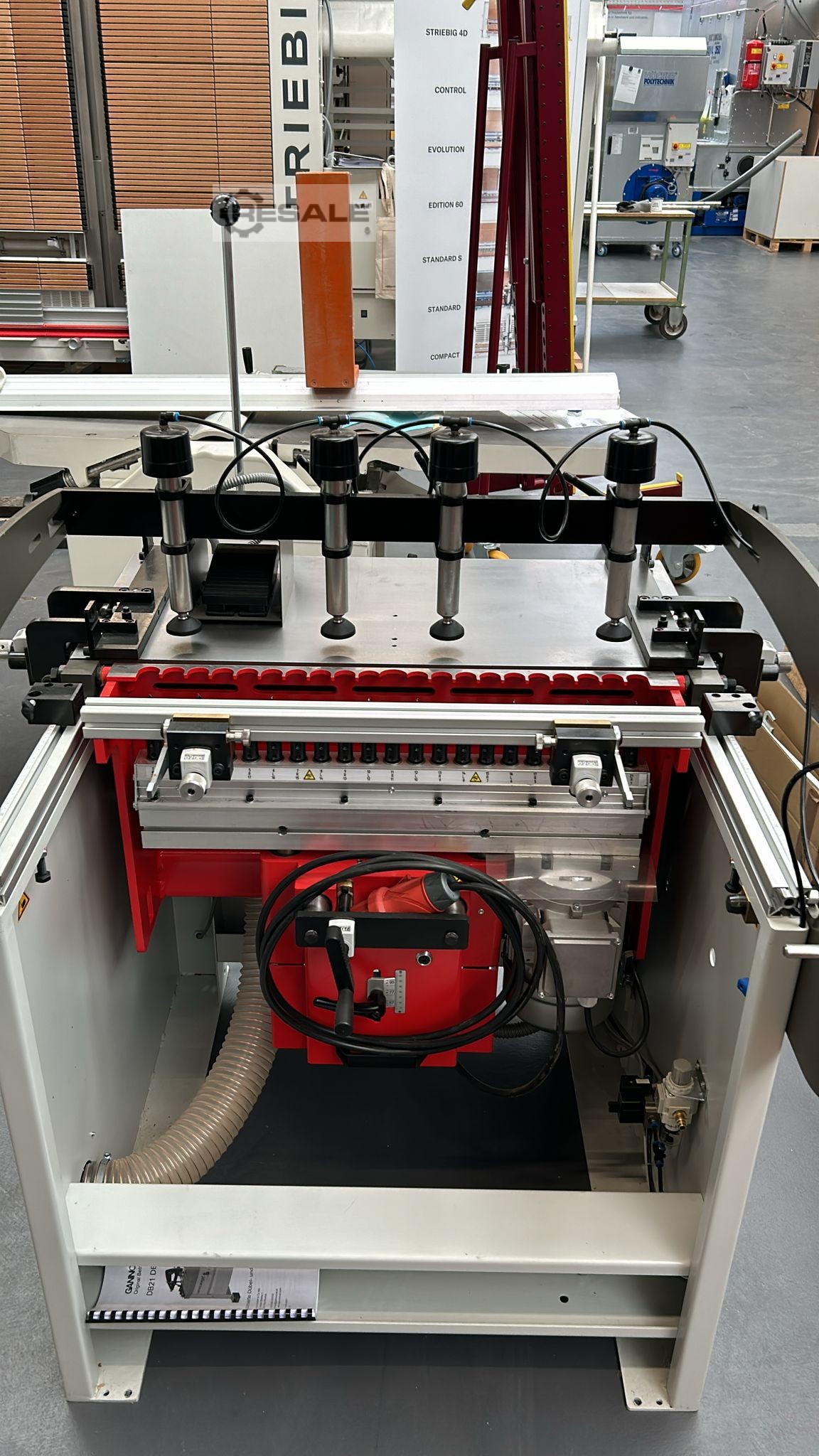

1 Bohrbalken mit 21 Spindeln, Teilung 32 mm, Motor 1,5 kW
(Bohrvorschub 0-70 mm).
inkl. 21 Stk. Schnellwechselfutter (System Ganner) zum einfachen
Wechseln der Bohrer.
Einfaches Schwenken der Bohreinheit von 0° auf 90°, unterstützt
durch Gaszylinder.
1 Spannerträger verschiebbar in Y-Achse mit 3 pneumatische
Spannzylinder, für Werkstückhöhe bis max. 80 mm.
Ideales Anschlagsystem bestehend aus:
1 Anschlaglineal 1800 mm zum Bohren von Zwischenböden, (Aluprofil
40x40 mm) mit 3 Einfallanschlägen, mit Schnellwechselsystem, einfach
umsteckbar von rechte auf linke Anschlagseite zum spiegelbildlichen
Bohren von Zwischenböden in Korpuskonstruktionen, auch einsetzbar
für Lochreihenbohrungen im System 32.
Seitenanschläge und Position-Einstellungen, sowie der Position der
Bohrhöhe über Auflagetisch mittels mechanische
Digital-Zählwerke.
Seitenanschläge können einfach abgeschwenkt werden, für kürzeste
Umrüstung von Korpus- auf Rahmen- und Lochreihenbohrungen.
Spannarme für Spannerträger ausgeführt für Lochreihenposition bis
max. 300 mm. Ideales dreistufiges Werkzeugsystem.
1 Satz Bohrer zum Dübeln: 5 HM-Dübelbohrer, Ø 8x77 mm,
rechts
4 HM-Dübelbohrer,
Ø 8x77 mm, links
Zusatzausstattungen:
Absaugtrichter, staubgeprüft, Ø 120 mm
Set für Reihenbohren im System 32 komplett mit:
2 Führungen mit Skala und Adapter für Position max. 300 mm,
2 Paar Anschlagsnocken für Reihenbohrungen für Y-Position 37 mm und
z.B. 300 mm,
1 Basislineal 1000 mm (Aluprofil 40x40 mm), 1 Einstellehre für
Reihenbohrungen
1 Satz Bohrer:11 HM-Lochreihenbohrer, Ø 5x57 mm, re,10
HM-Lochreihenbohrer, Ø 5x57 mm, li
Hydraulischer Bremszylinder
Spannzylinder mit Halterung, zusätzlich
