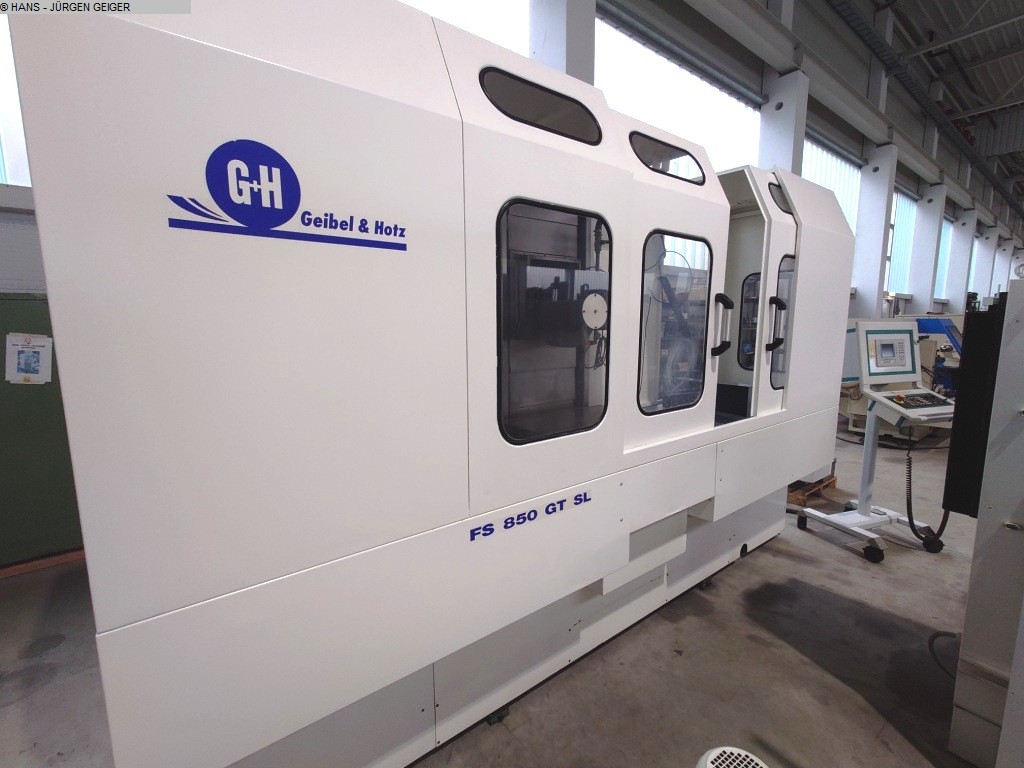

GEIBEL & HOTZ FS 850 GT SL Flachschleifmaschine - Horizontal

Schleiflänge: 800 mm
Schleifbreite: 500 mm
Werkstückhöhe: 425 mm
Gesamtleistungsbedarf: 15 kW
Maschinengewicht ca.: 4,5 t
Raumbedarf ca.: m
G E I B E L & H O T Z
CNC zyklengesteuerte Präzisions - Flachschleifmaschine
Type FS 850 GT SL
Baujahr 1998 # 101258 0698
__________________________________________________________________
Schleiflänge max. (Tisch-Längsbewegung 900 mm) 800 mm
Schleifbreite max. (Querbewegung 500 mm) 500 mm
Schleifhöhe unter Scheibe max. ca. 425 mm
Standard-Magnetplattengröße 800 x 500 mm
Tischbelastung maximal 1.100 kg
Tisch-Geschwindigkeit 2 – 28 m/min
Querbewegung intermittierend 3 – 60 mm/Hub
Eilgang Quer- & Senkrechtbewegung 4.000 mm/min
Schleifscheiben-Maß 400 x 100 x 127 mm
Schleifspindel-Antrieb ca. 9 kW
Gesamtantrieb ca. 22 kW - 400 V – 50 Hz
Gewicht ca. 4.500 kg
Zubehör / Sonderausstattung
• Maschine verfügt über eine einfach zu programmierende GEIBEL&HOTZ
Schleifzyklensteuerung
• Type SL mit den üblichen Schleifprogrammen wie Plan- und
Multiplanschleifen mit
• Schruppen –Schlichten – Ausfeuern – Rücklauf, Einstechschleifen,
Abrichtautomatik mit
• Kompensation, Halt in Beladestation, alle Eingaben/Parameter über den
Bedienbildschirm
• und den Funktionstasten. Elektronisches Handrad für 3 Achsen. Die
Steuerung baut auf SIEMENS
• Elektronik Bauteilen wie auch SIEMENS OP 25 auf.
• Tischbewegung erfolgt über Wälzring-Gewindeantrieb, dieser erlaubt sowohl
sehr hohe als auch sehr niedrige Tischgeschwindigkeiten mit konstantem
Drehmoment und sehr hohem Wirkunsgsgrad.
• Quer- und Senkrechtbewegungen erfolgen durch Kugelrollspindel-Antrieb.
• Diamant-Abrichtgerät linksseitig auf dem Tisch neben der Magnetplatte mit
automatischem Abrichtzyklus, Kompensation, Hinterziehen u. Kantenrundungen an
Schleifscheiben möglich
• MPM Auswuchteinrichtung für die Schleifscheibe
• Aufgebaute Permanent Elektromagnetplatte ca. 800 x 500 mm, feinpolig
• Nassschleifeinrichtung mit separat stehender Bandfilter-Kühlmittelfilter
• Komplette Umhausung mit elektr. überwachten Schiebetüren
• Separat stehender Schaltschrank, Arbeitsleuchte, div. Zubehörteile,
Bedienungsanleitungen
