Schleiflänge: 800 mm
Schleifbreite: 400 mm
Werkstückhöhe:
375 mm
Gesamtleistungsbedarf: kW
Maschinengewicht ca.: 3,5
t
Raumbedarf ca.: m

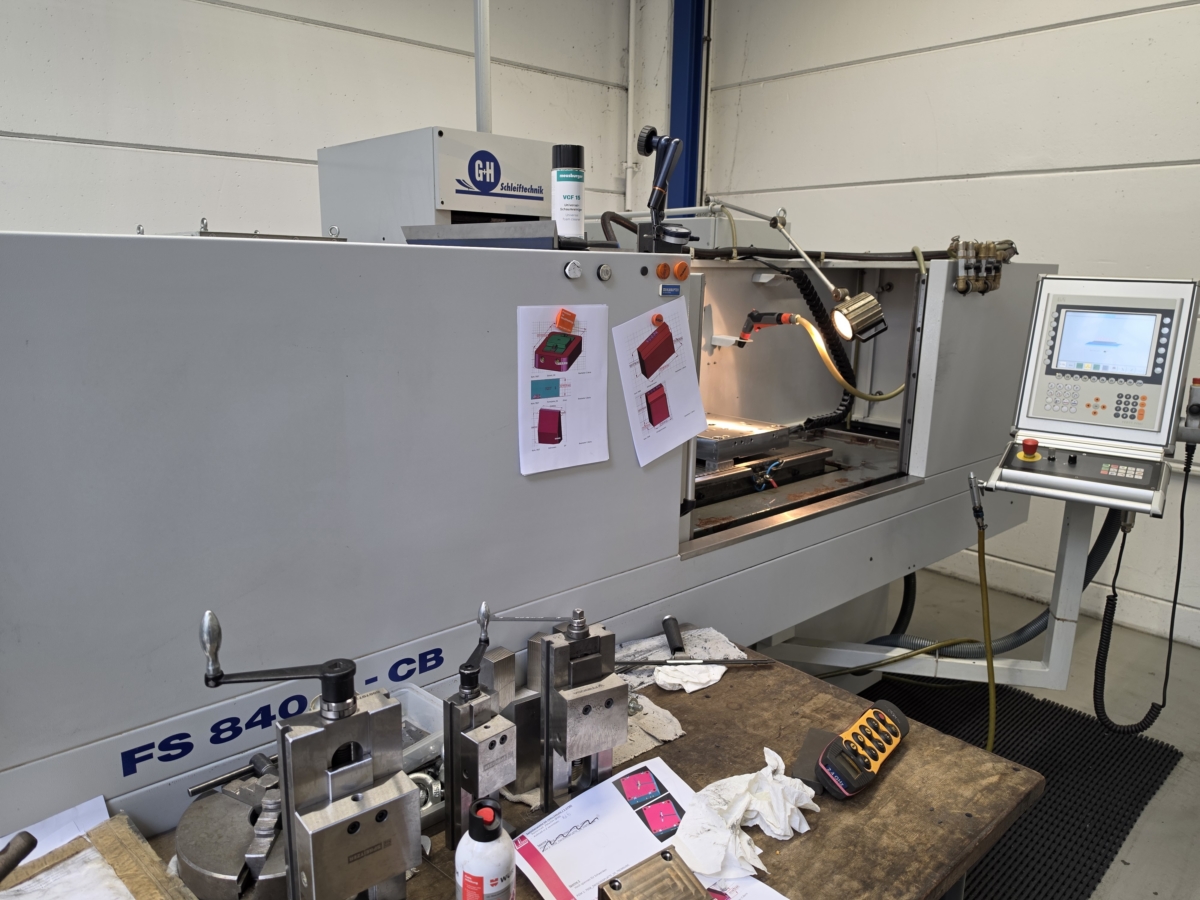

CNC Präzisions-Flach- und
Profilschleifmaschine
Die Maschine eignet sich ideal für den
präzisen Einsatz
im Werkzeug- und Formenbau.
Technische
Details:
Schleiffläche 800 x 450 mm
Schleifbereich 800 x 400
x 375 mm
Tischbelastung (max.): 700 kg
X-Achse=
Längsbewegung Arbeitstisch
Tischängshub 20 - 850
mm
Tischantrieb elektromechanisch mit
Zahnriemenantrieb
Tischgeschwindigkeit 5 - 35000
mm/min.
Tischeinrichten elektisches Handrad und
Richtungsdrucktaster
Y-Achse= Senkrechtbewegung
Abstand
Tisch bis Spindelmitte 140 - 525 mm
Senkrechtantrieb
elekromechanisch mit Kugelrollspindel
Senkrechtgeschwindigkeit 50
- 2000 mm/min.
Senkrechteinstellung elektisches Handrad und
Richtungsdrucktaster
Kleinste Zustellung 0,001 mm
Meßsystem
Glasmaßstab
Z-Achse= Querbewegung
Querweg max. 400
mm
Antriebsart elektromechanisch mit
Kugelrollspindel
Quergeschwindigkeit 50 - 2000
mm/min.
Querwegeinstellung elektisches Handrad und
Richtungsdrucktaster
Meßsystem Glasmaßstab
C-Achse=
Schleifspindel
Schleifspindelmotor 7 kW
Schleifspindeldrehzahl
1400 1/min.
Schleifscheibe Standard 300 x 50 x 76,2
mm
Spindellagerung Präzions-Wälzlager
Schmierung
Lebensdauerschmierung
Anschlussleistung ca. 19
kVA
Gesamtgewicht: 3500 kg
Ausstattung:
-

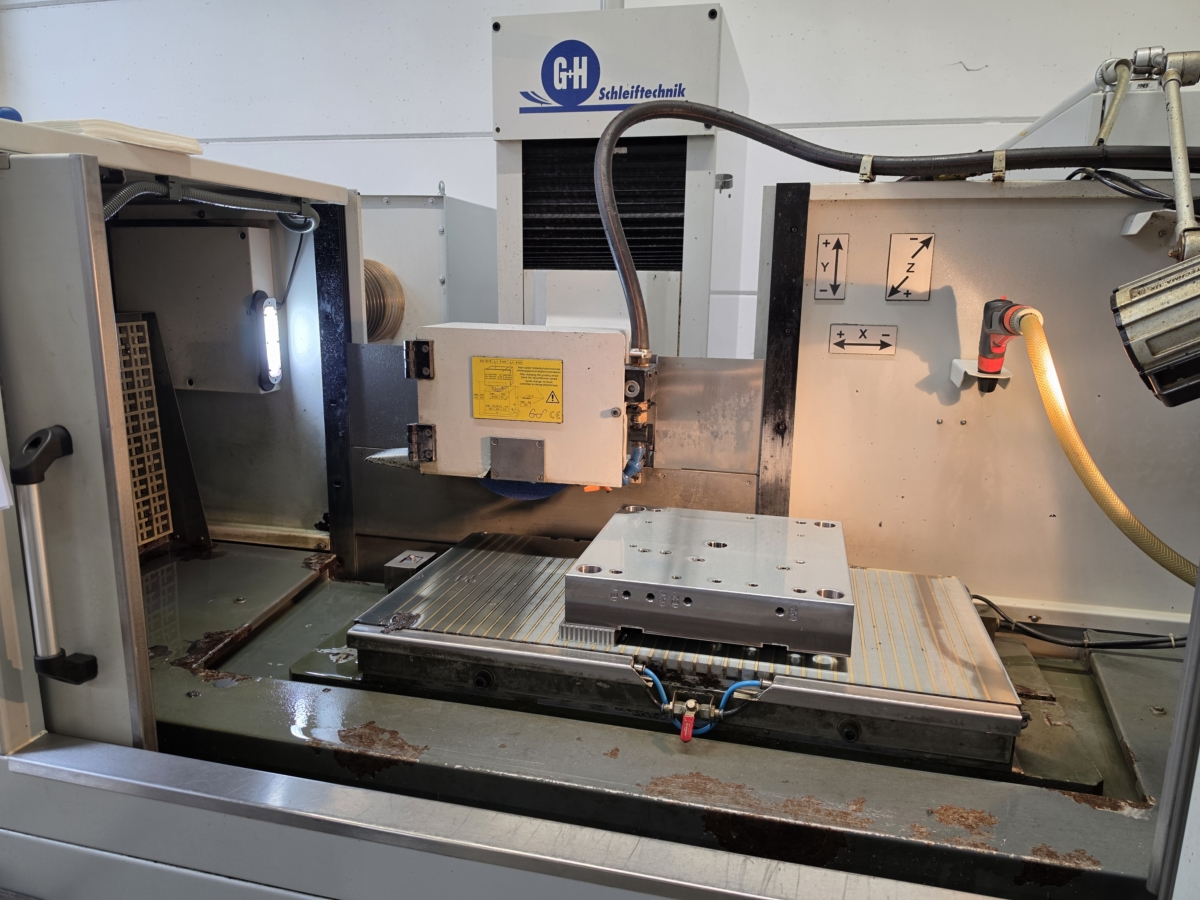

Elektro-Permanent-Magnetspannplatte
Aufspannfläche 800 x 400
mm,
Polabstand 18 mm, mit 16-stufiger Haftkraftregelung mit
automatischer
Magnetpolumschaltung zum Entmagnetisieren
-
Stellklötze
Für die Aufstellung und Nivellierung der
Maschine
- Schleifscheiben und zwei Flansche
-
Teilraumkapselung
Nach oben offen zum Beladen mit einer
Schiebetür
- Abrichtsystem
Bestehend aus Halter für
Prismenarm oder Gabelabrichter
Prismenarm für Einkorndiamant
(MK O) oder Form-Diamant
- Drehzahlregelung der
Schleifspindel
Umfangsgeschwindigkeit 10-32 m/s
Die
Umfangsgeschwindigkeit der Schleifscheibe wird konstant gehalten
(V-Konstant-Steuerung) mit einem Schleifspindelmotor von 7 kW
-

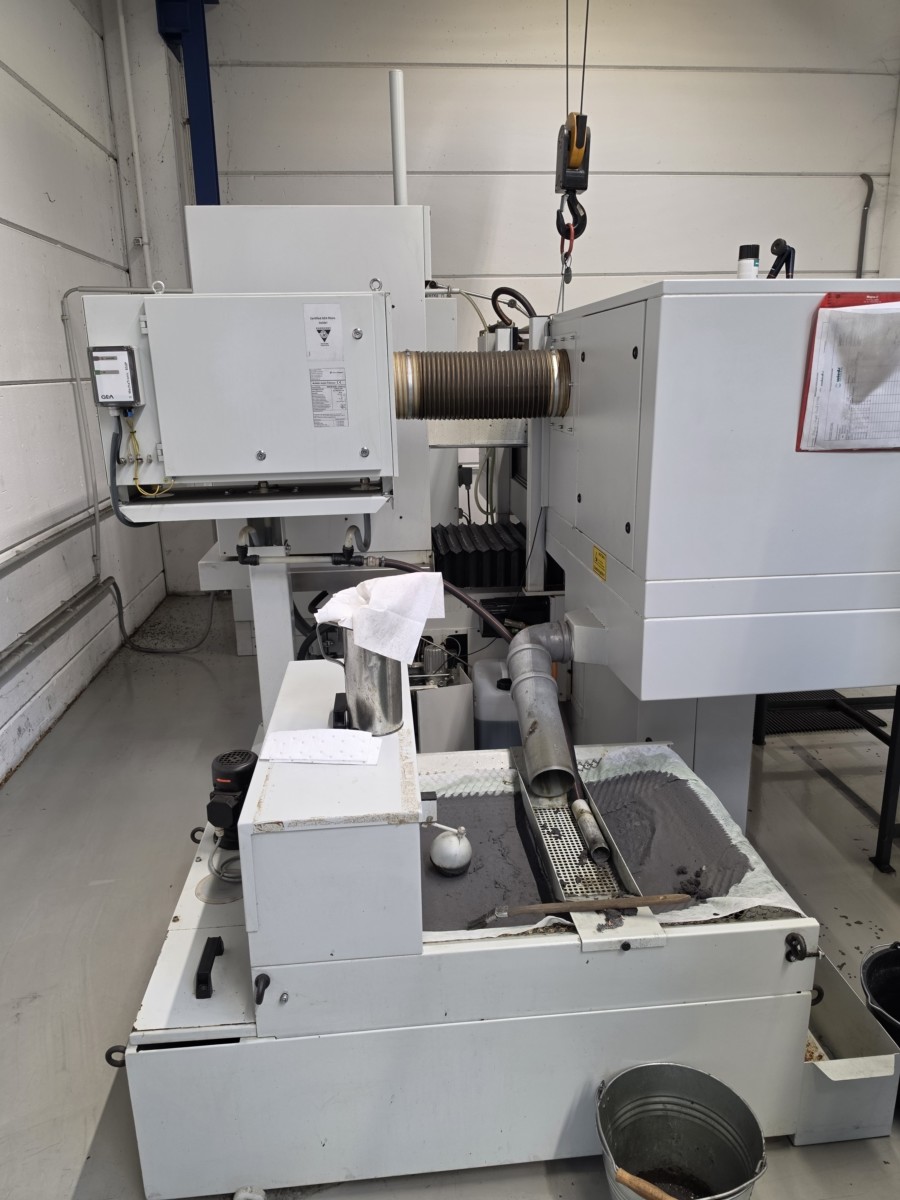

Universal Papierbandfilterautomat UPF 100
Tankinhalt ca. 280
Liter,
Pumpenleistung 20 Liter/Minute bei 1,5 bar
-
Luftreinigungsgerät
Förderleistung ca. 1000 m³/h
-
Druckluftbohrungen
Zum leichteren Abheben großflächiger
Werkstücke
mit einem manuellen Druckluftventil im Arbeitsraum
der Maschine.
- Mobiles Auswuchtgerät
Mit optischer
Bedienerführung zum dynamischen Auswuchten der
Schleifscheibe
direkt in der Maschine.
Unwuchtgröße und Unwuchtlage werden
automatisch berechet.
Mit Transportkoffer.
- Reinigungs-Set
Handimpulsdüse zum Reinigen des Arbeitsbereiches
-
Dokumentation/Handbuch
Zum Verkauf steht unsere zuverlässig
laufende Schleifmaschine aus dem Formenbau.
Die Maschine wurde
2016 neu angeschafft und befindet sich in einem guten
technischen
Zustand und hat max. 20 Stunden die Woche gelaufen.
Sie läuft
tadellos und wird ausschließlich wegen einer
Investition in ein
größeres Modell
verkauft.
