G+H Präzisions-Aussenrundschleifmaschine RS 600 CNC / P zur
Bearbeitung von mehreren Durchmessern in einer Aufspannung, im
Einstich oder oszillierend. Schleiftisch angetrieben mit digitaler
Servoachse, Kugelrollspindel mit 10 mm Steigung, Achsgeschwindigkeit
0.01 mm/min – 15 m/min, positionieren über Linearmaßstab,
Auflösung 0.001 mm , Schlittenführung V-Flach, Führungsbahnen sind
Turcite-B beschichtet. Scheiben-Zustellsupport angetrieben mit
digitaler Servoachse, Kugelrollspindel mit 5 mm Steigung,
Achsgeschwindigkeit 0.01 mm/min – 10 m/min, positionieren über
Linearmaßstab, Auflösung 0.0005 mm, Schlittenführung V-Flach,
Führungsbahnen sind Turcite-B beschichtet. Werkstückspindelstock mit
digitaler Servospindel, positionierfähig mit Initiator zur Erfassung
der Referenzmarke, regelbar 0-1000 1/min; 2.7 KW Leistung,
Kegelbohrung MK5, max. Schleifdurchmesser 260 mm. Reitstock mit
hydraulisch betätigter Pinole, Feineinstellung der Zylindrizität,
max. Spitzenweite 600 mm, Spitzenhöhe 140 mm.
Maschinenvollraumkapselung, Kapselung 1,9 m hoch geschlossen, mit
pneumatisch gesteuerter Ladeluke der automatischen Beladung. Frontale
Schiebetüre elektrisch überwacht und verriegelt, Nebentüren
elektrisch überwacht. Schleifspindelstock mit wälzgelagerter
Schleifspindel, Anordnung der Schleifscheibe links, für max.
Scheibenabmessungen 600 x 80 x 304,8 mm, Leistung 12 kW Scheibe starr
angeordnet,, max. Scheibenumfangsgeschwindigkeit 50 m/s,
Diamantrollenabrichter mit stufenlos regelbarem Antrieb und, 1
Diamantrolle angeordnet vorne am Schleiftisch. Ein Messkopf auf
Schlitten (am Maschinenbett) zum Erfassen von mehreren Durchmessern
sowie Auswerte-elektronik, Körperschallsensor mit Filterelektronik
zur Vermeidung von Luftschleifen. Passiv-Positionar-Messkopf zur
Erfassung der Werkstück-Z-Lage., Schleifnebelabsaugung: Vorbereitung
Luftreinigungsgerät (elektrostatisch) Typ ELBARON, Keine
Kühlmittelanlage, Maschine wird mit zentraler Kühlmittelanlage

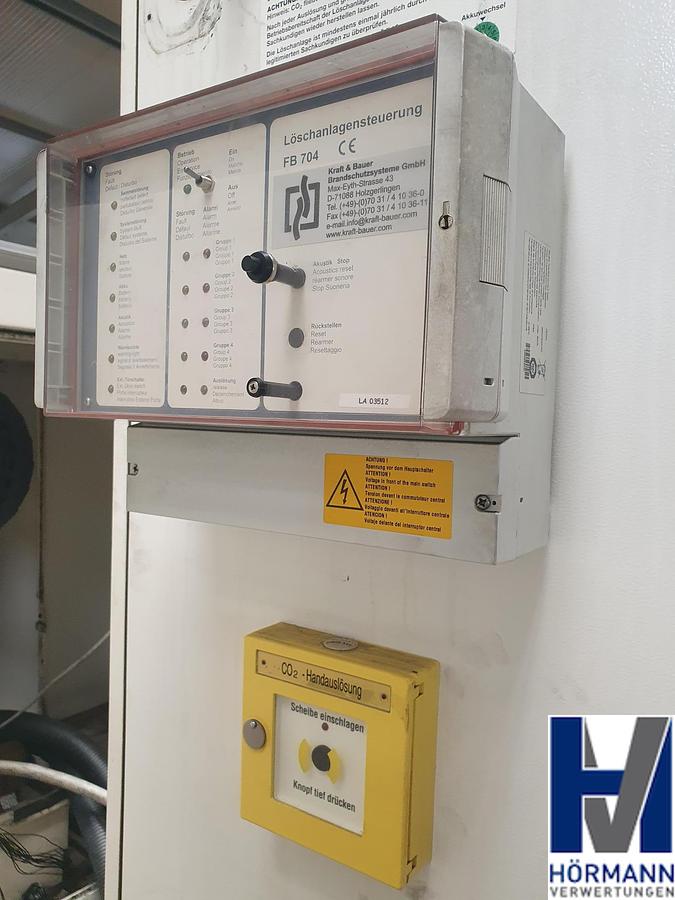

versorgt., Feuerlöscheinrichtung und Druckentlastungsklappen, 2.

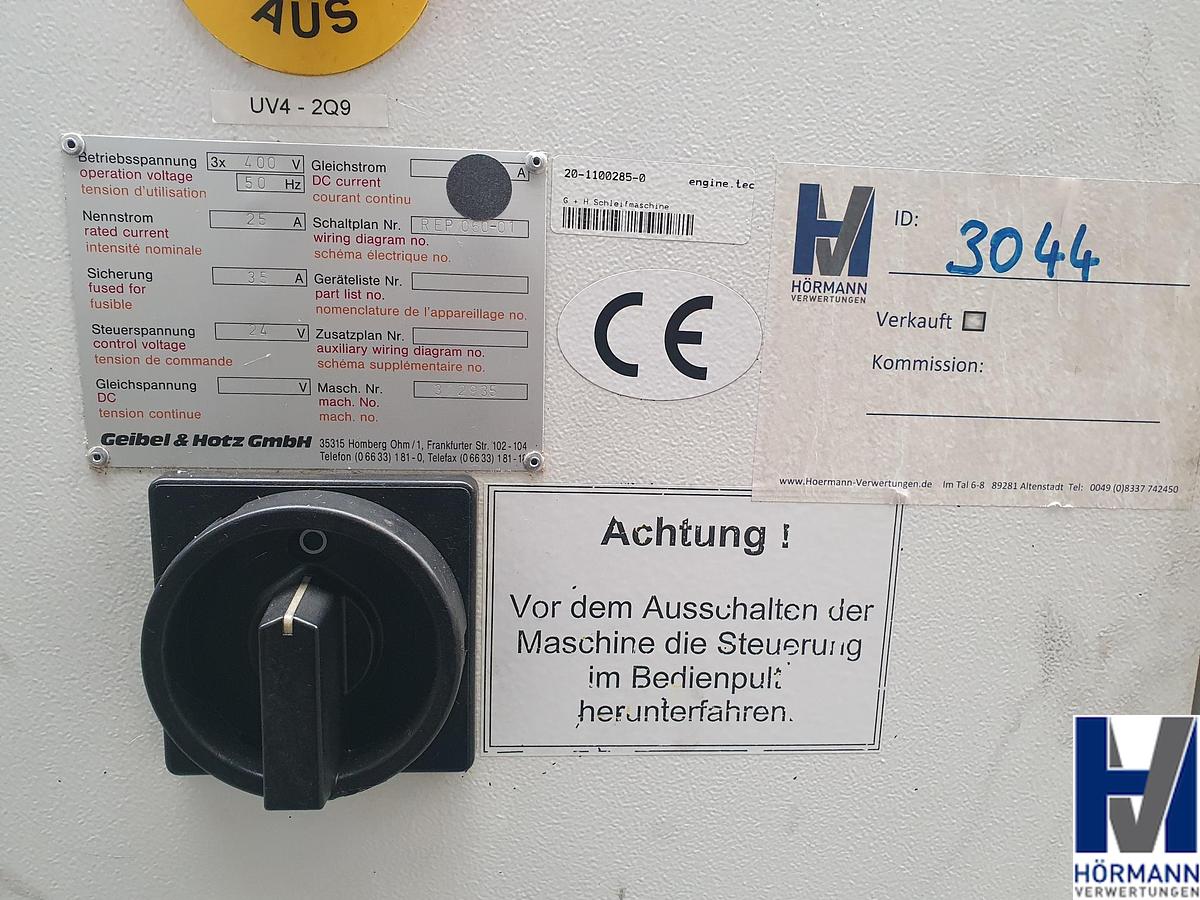

Schleifscheibenaufnahme, Betriebsspannung 3x 400V, 50Hz,
Steuerspannung 230 V AC, 24 V DC, Anschluss der Schmierung an zentrale
Schmierölversorgung (Führungsbahnenund Kugelrollspindeln), SIEMENS

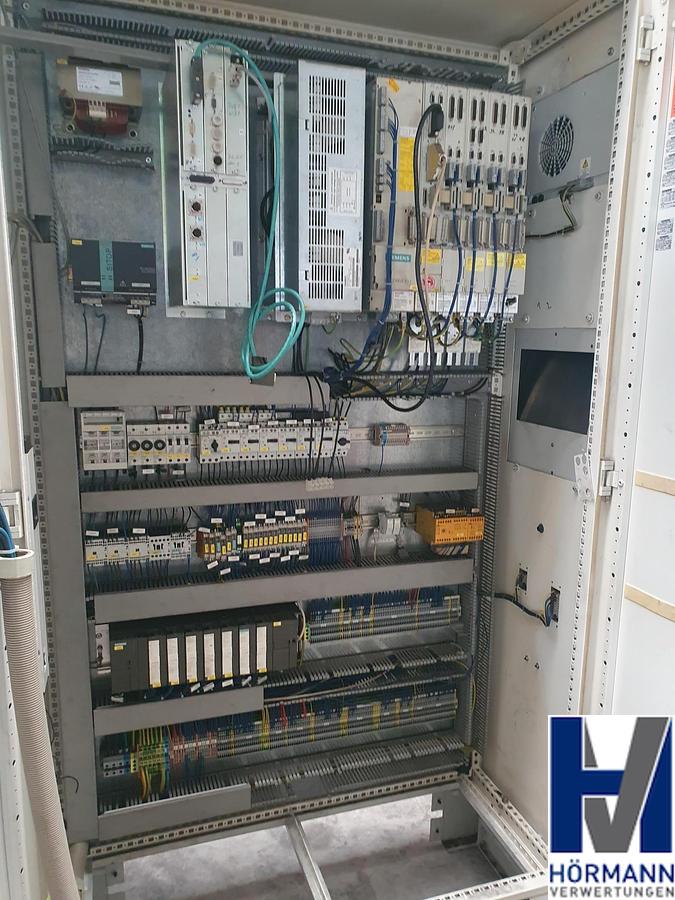

SINUMERIK 840 D mit digitalem Antriebssystem Simodrive 611D,
Bedieneinheit mit 12” TFT COLOR – Farbschirm,
Maschinensteuertafel, integrierter PC mit PENTIUM-Prozessor,
SPS-Steuerung S7-300, Handbediengerät zur Steuerung aller Achsen
über elektronisches Handrad, ergonomisches Bedienpult., Ladesystem
Portallader, System Autec, 3-Achsen, Steuerung des Laders durch die
Siemens-Steuerung der Schleifmaschine in einem 2. Kanal, max.
Weglänge 3500 mm, max. Werkstückgewicht 3kg, Grundgestell aus
Stahlprofilen,, Kombigreifer für verschiedene Werkstücke.,
Übersicht Technische Daten, Spitzenweite : 600 mm, Spitzenhöhe : 140
mm, Max. Schleifdurchmesser : 260 mm, Tischgeschwindigkeit (Z-Achse :
0.01 mm/min bis 15 m/min, Auflösung (Z-Achse) : 0.001 mm,
Geschwindigkeit (X-Achse) : 0.01 mm/min bis 10 m/min, Kleinste
Zustellung : 0.001 mm, Auflösung (X-Achse) : 0.0005 mm, Achsantriebe
: AC-Servo, Antriebsverstärker : 611D (digital), Mess-Systeme :
Linearglassmaßstab, Abmessungen Schleifscheibe : 600 x 80 x 304,8,
Max Scheibenumfangs-, geschwindigkeit : 50 m/s, Leistung
Schleifscheibenantrieb : 12 kW, Drehzahl Werkstückspindel : 0-1000
1/min, Führungs-Systeme : Prisma-Flach-Gleitbahnführungen,
Führungsbahnbeschichtung : TURCITE B, Netto-Maschinenmasse : 6.600
kg, Zwischenverkauf, Änderungen und Irrtümer vorbehalten!,
Schleifnebelabsaugung: Vorbereitung Luftreinigungsgerät
(elektrostatisch) Typ ELBARON, Spitzenweite: 600 mm, Spitzenhöhe: 140
mm, Max. Schleifdurchmesser: 260 mm, Auflösung (Z-Achse): 0.001 mm,
Kleinste Zustellung: 0.001 mm, Auflösung (X-Achse): 0.0005 mm,
Achsantriebe: AC-Servo, Antriebsverstärker: 611D (digital),
Mess-Systeme: Linearglassmaßstab, Geschwindigkeit: 50 m/s, Leistung
Schleifscheibenantrieb: 12 kW, Drehzahl Werkstückspindel: 0-1000
1/min, Führungs-Systeme: Prisma-Flach-Gleitbahnführungen,
Führungsbahnbeschichtung: TURCITE B, Netto-Maschinenmasse: 6.600 kg
