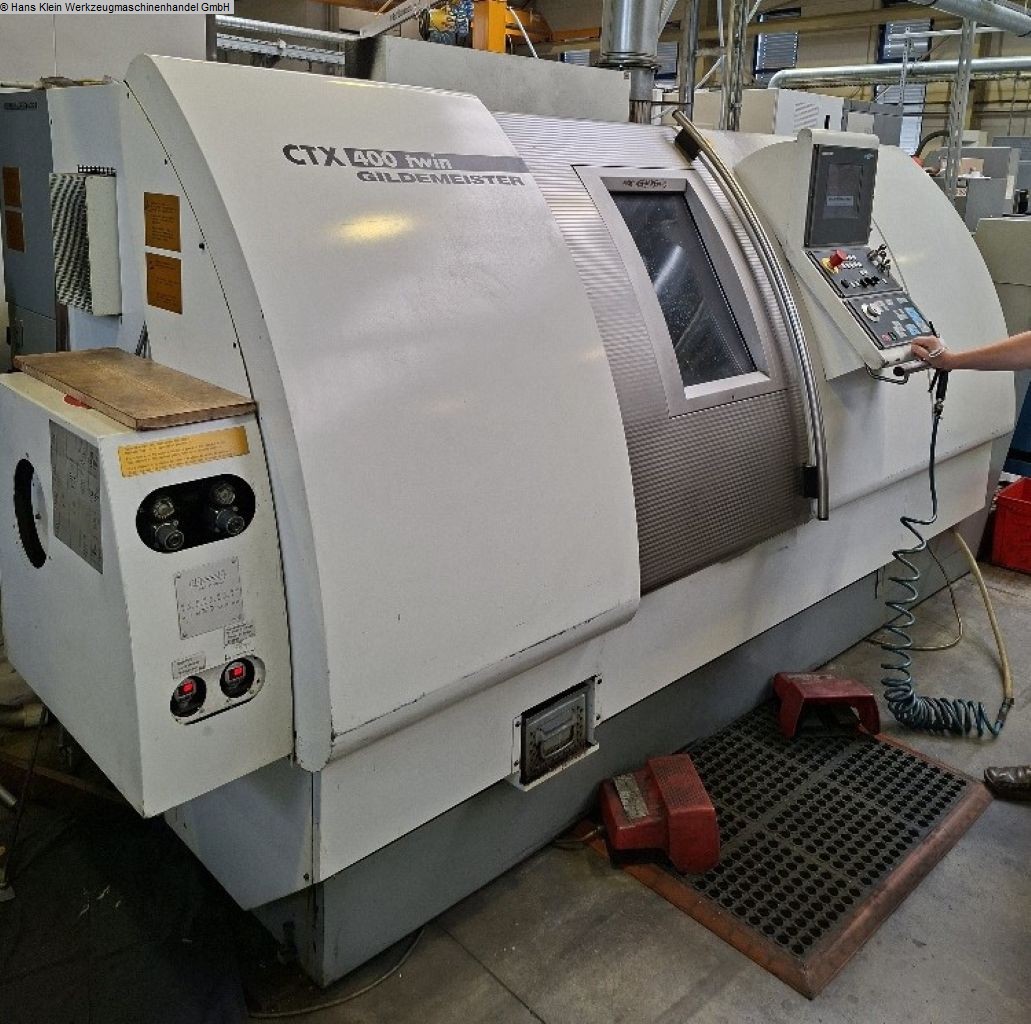

CNC Drehmaschine GILDEMEISTER CTX 400

Drehdurchmesser: 400 mm
Drehlänge: 549 mm

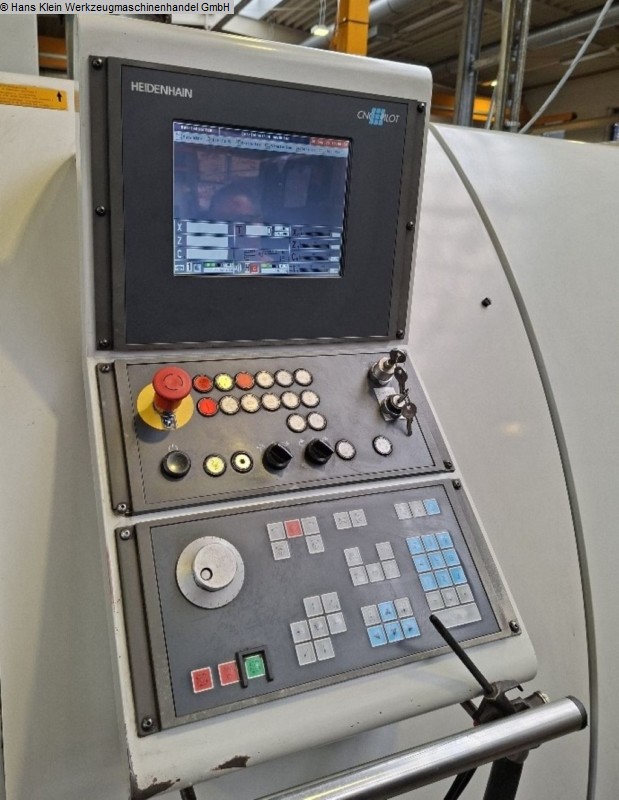

Steuerung: HEIDENHAIN Eltropilot
Umlaufdurchmesser über Bett: 570 mm
Verfahrweg - x: 220 mm
Verfahrweg - z: 635 mm
Hauptspindelbohrung: 79 mm
Hauptspindeldrehzahl: 25 - 5000 U/min
Hauptspindelmotor: 21 kW
Drehmoment an der Spindel: max. 240 Nm
Spindelkopfdurchmesser im vorderen Lager: 120 mm
C-Achse, Drehzahl: 100 U/min
C-Achse: Haltemoment 200 Nm
C-Achse Auflösung: < 0,04 °
Gegenspindelbohrung: 56 mm
Gegenspindeldrehzahl: 25 - 5000 U/min
Gegenspindelmotor: 9 kW
Drehmoment an der Spindel: max. 72 Nm
Spindelkopfdurchmesser im vorderen Lager: 90 mm
C-Achse, Drehzahl: 100 U/min
C-Achse: Haltemoment 150 Nm
C-Achse Auflösung: < 0,04 °
Vorschubkraft X/Z-Achse: 3,5 / 7 Nm
Eilgang X-Achse: 20 m/min
Eilgang Z-Achse: 24 m/min
Werkzeugrevolver: 1 x 12 Stationen
Anzahl der angetriebenen Werkzeugstationen: 12
Drehzahl der angetriebenen Werkzeuge: 4.000 U/min

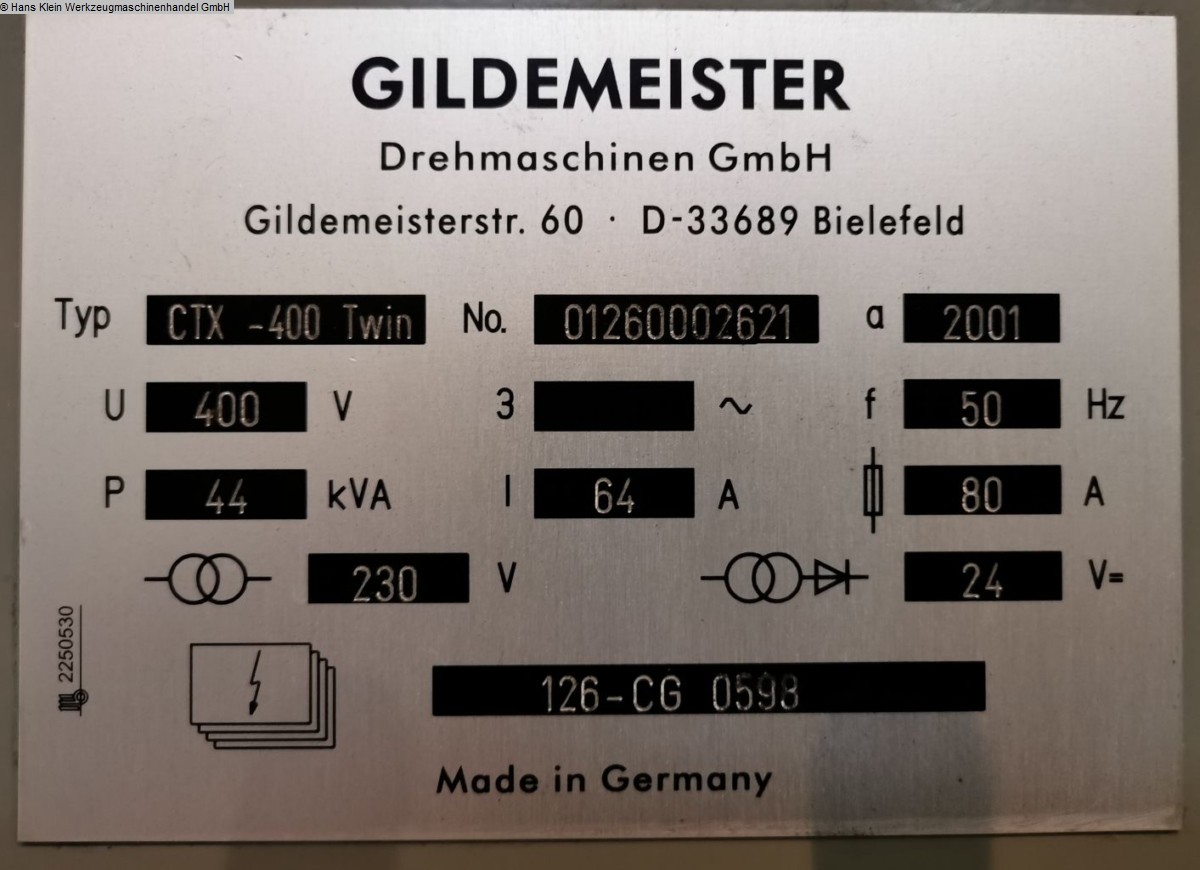

Gesamtleistungsbedarf: 44 kVA
Maschinengewicht ca.: 5,7 t
Abmessungen der Maschine L x B x H: 3,65 x 2,03 x 2,1 m
Zubehör: Spannzangenaufnahme HAINBUCH auf Hauptspindel,
3-Backenfutter RÖHM, 140 mmø, auf Gegenspindel,

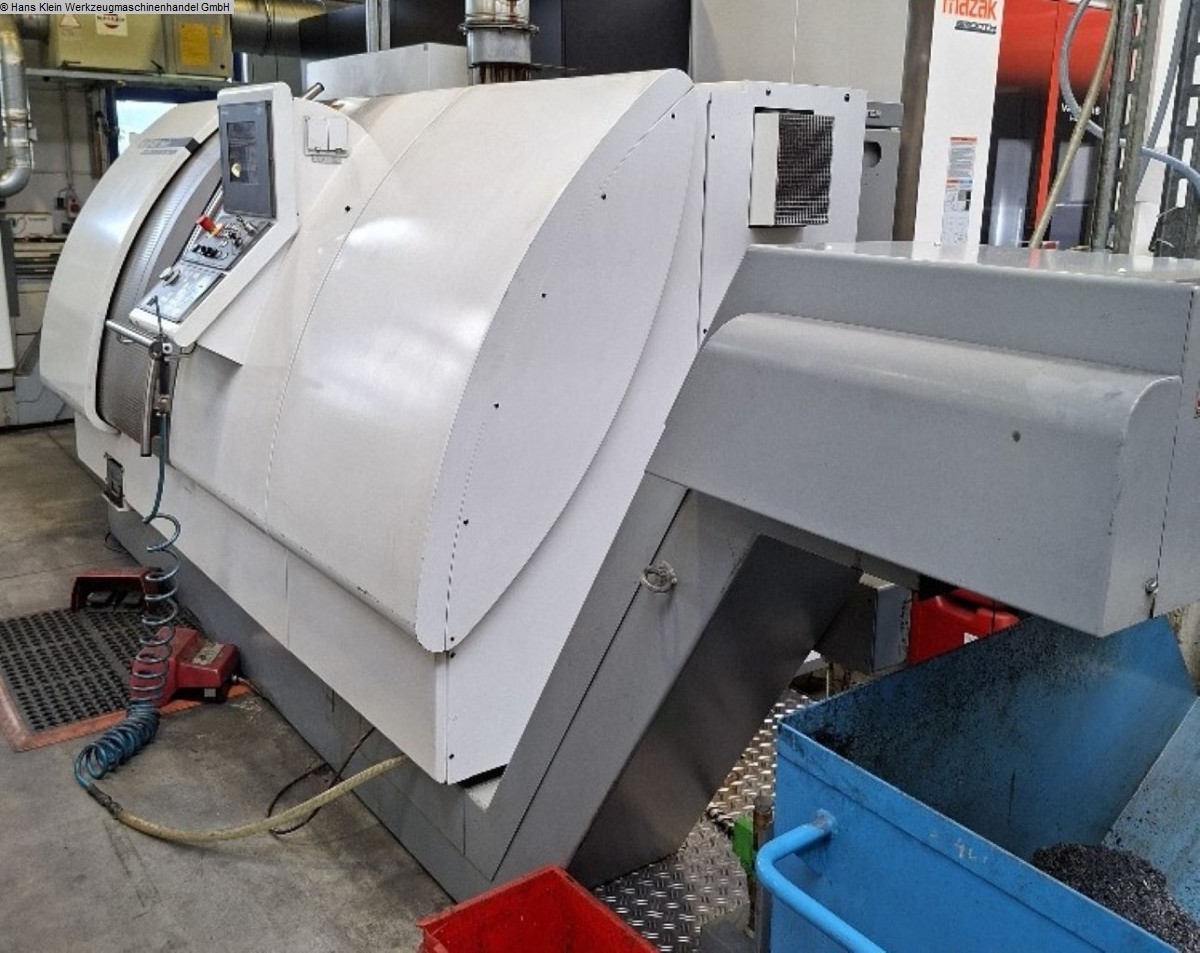

3 Spannzangen, Späneförderer, Kühlmitteleinrichtung mit
Bandfilteranlage
