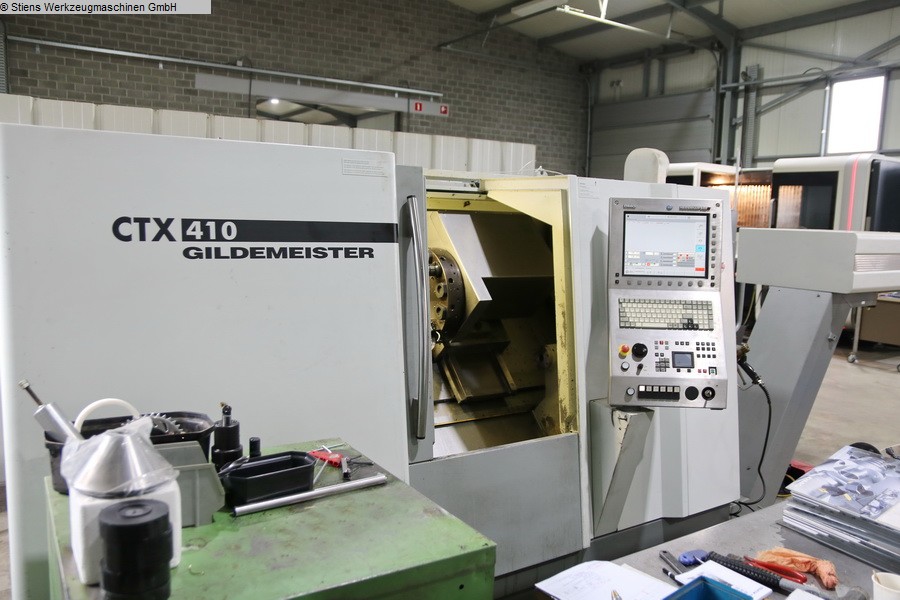

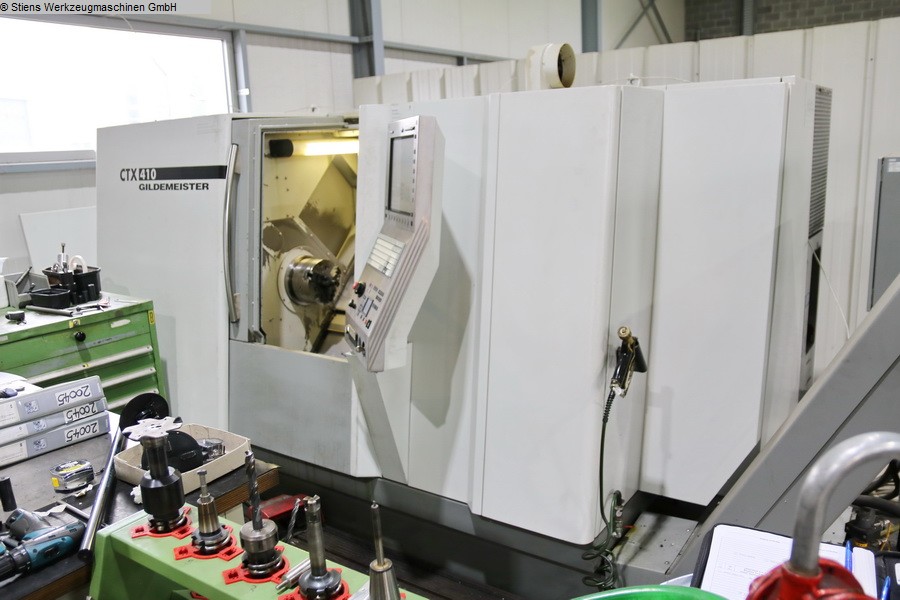

CNC Dreh- und Fräszentrum GILDEMEISTER CTX 410 V3

Drehlänge: 600 mm
max. Drehdurchmesser: 320 mm
Umlaufdurchmesser über Planführung: 365 mm

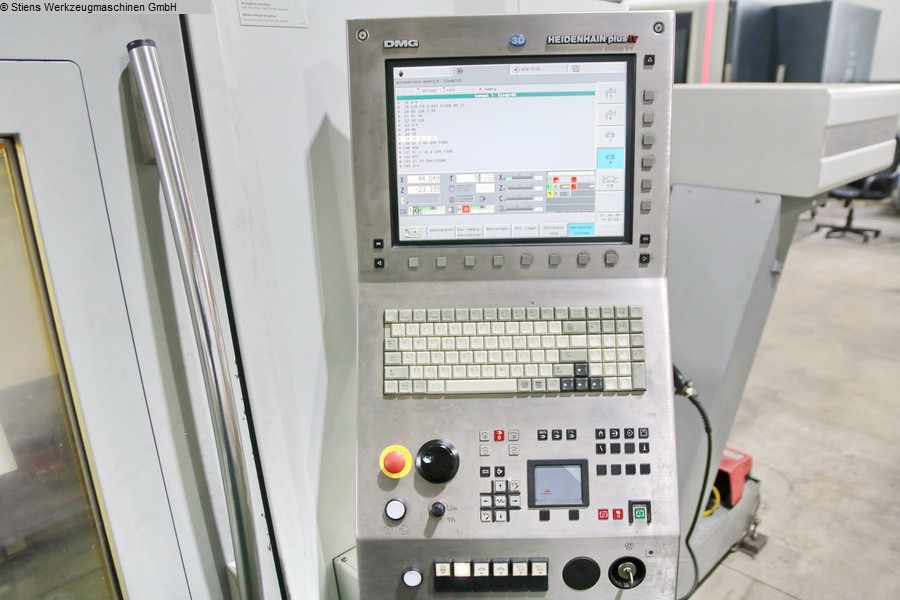

Steuerung: CNC Pilot 4290 Heidenhain
Hauptspindel::
Drehzahlbereich - Hauptspindel: max. 5.000 min/-1
Antriebsleistung - Hauptspindel: 28 / 21 kW
Max. Drehmoment: 320 / 240 Nm
Spindelnase: 170h5
Futterdurchmesser: 215 mm
Spindeldurchmesser im vord. Lager: 130 mm
Spindelbohrung: 87 mm
max. Stangendurchmesser: 65 mm
c-Achse:

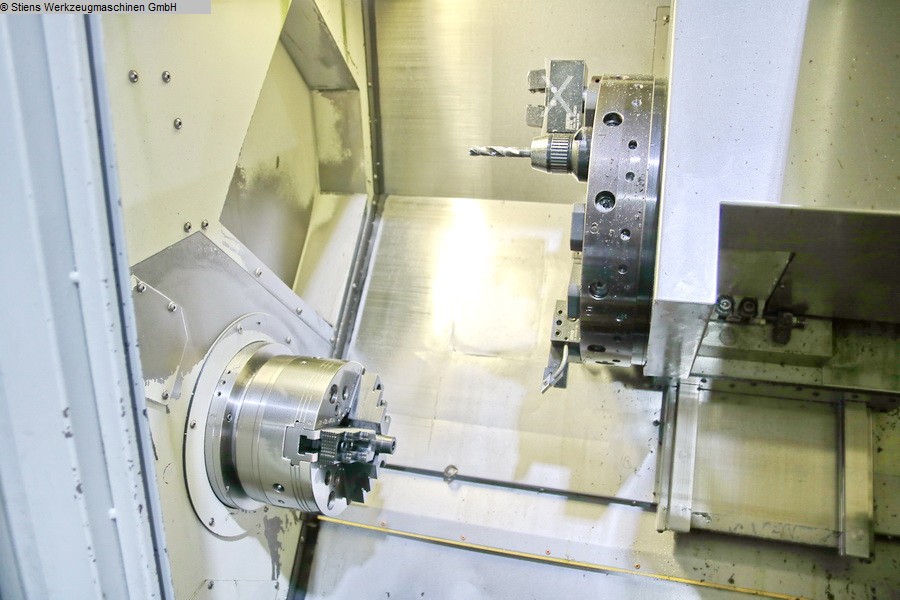

Werkzeugrevolver::
Anzahl der Werkzeugplätze: 12 pos.
Werkzeugaufnahme: VDI 30
Angetriebene Werkzeugstationen::
Anzahl der angetriebenen Werkzeugstationen: 12 pos.
Drehzahl angetriebene Werkzeuge: max. 4.500 min/-1
Antriebsleistung angetr. WZ-Stationen: 3,1 kW
Max. Drehmoment: 10 Nm
Verfahrwege::
x-Weg: 250 mm
z-Weg: 635 mm
Reitstock::
Reitstockverfahrweg: 580 mm
Reitstockaufnahme: MK 4
Pinolendurchmesser: 120 mm
Pinolenhub: 150 mm
Vorschübe::
Eilgang: X: 24 / Z: 30 m/min
Gesamtleistungsbedarf: 44 kVA
Maschinengewicht ca.: 5,6 t
Raumbedarf ca.: 4,5 x 2,0 x 2,0 m
Dokumentation:
Späneförderer:
Kühlmitteleinrichtung:
Reitstock:
C-Achse: 0,04°
Hydraulikeinheit:

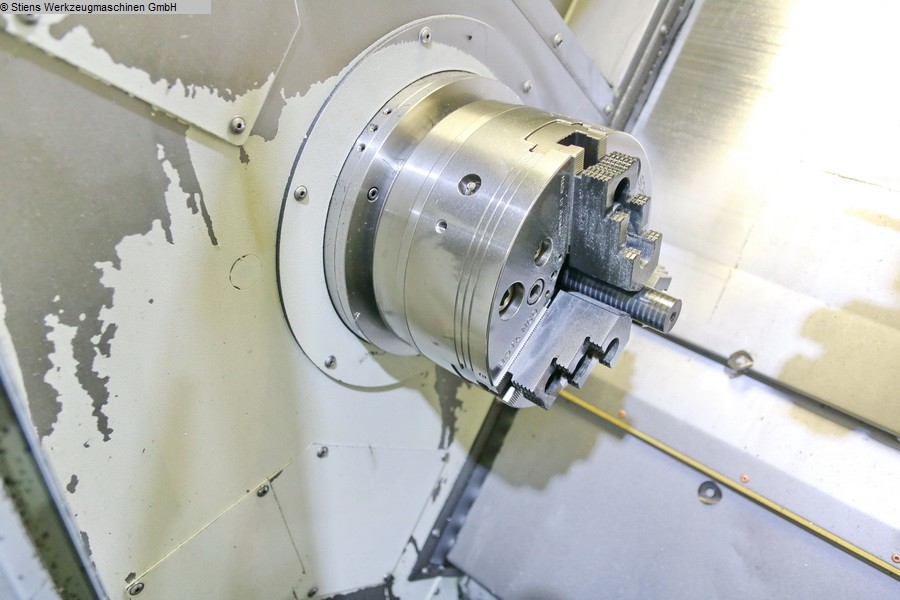

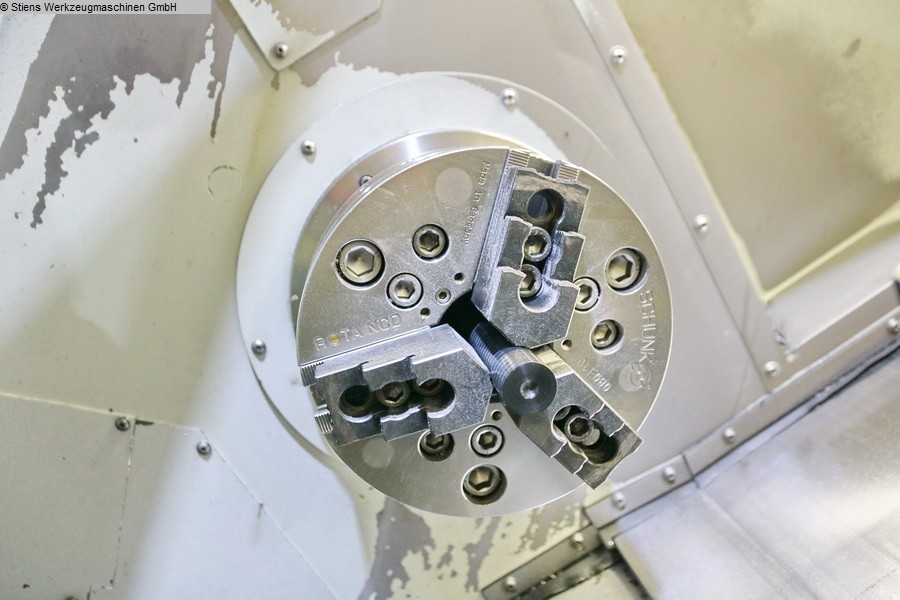

Dreibackenfutter: Schunk ROTA NCD 215-66
angetriebene Werkzeugstationen: 4x
Werkzeughalter: div.
Werkzeugrevolver:
Papierbandfilter:
CNC Dreh- und Fräszentrum
Gildemeister - CTX 410 V3

- angetr. Werkzeugstationen
- ca. 7.900h Spindelstunden




Die Daten fü, dieses Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von LogoTech oHG.

Verkäufer Angebot Nr. resale 1039-9179
