Technische Daten:
Hauptspindel:
Drehdurchmesser max.: 33 mm
Drehzahl max.: 8000 1/min
Antriebsleistung: 5,5 kW
Antriebsleistung bei 60% ED: 7,5 kW
Schlitten 1:
Schlittenweg Z1: 320 mm
Schlittenweg X1: 50 mm
Schlittenweg Y1: 255 mm
Eilganggeschwindigkeit: 30 m/min
Durchmesser Kugelumlaufspindel: 25 mm
Werkzeugaufnahme Schlitten 1:
Werkzeuganzahl
feststehend mit Werkzeugschaft 16 x 16: 5 Stück
Schlitten 2:
Schlittenweg X2: 165 mm
Schlittenweg Z2: 200 mm
Eilganggeschwindigkeit: 30 m/min
Durchmesser Kugelumlaufspindel: 30 mm

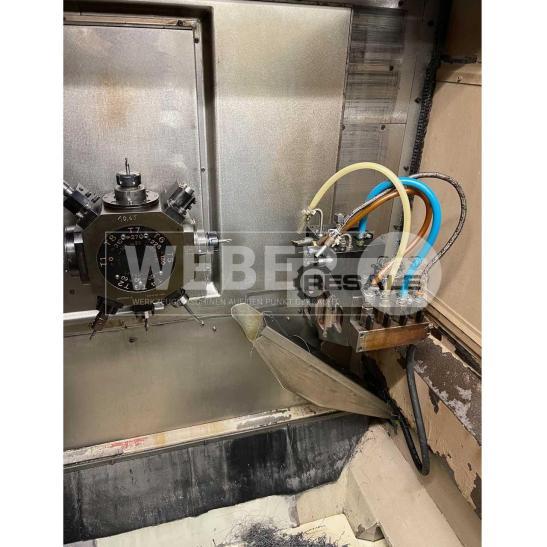

Werkzeugaufnahme Schlitten 2:

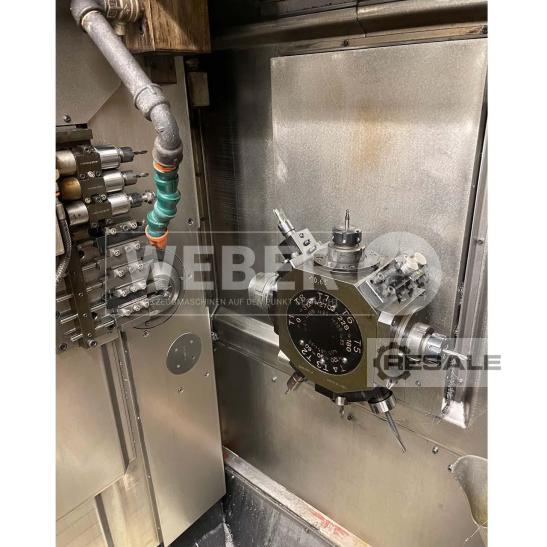

Anzahl der Stationen bei Revolver mit integriertem Spindel: 8
Stück
Anzahl der axial-angetriebenen Werkzeuge (integriert): 8 Stück
Kühlmittelwanne, ca.: 400l

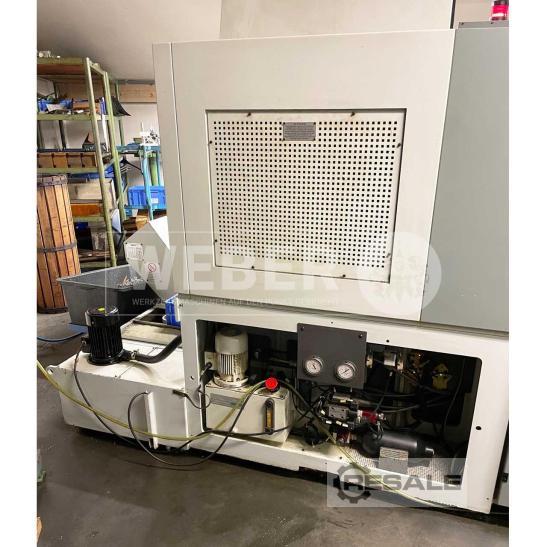

Kühlmittelpumpe, Leistung max.: 80 l/min
Abmessungen (LxBxH), ca.: 2460 x 1510 x 1750 mm
Ausstattung:

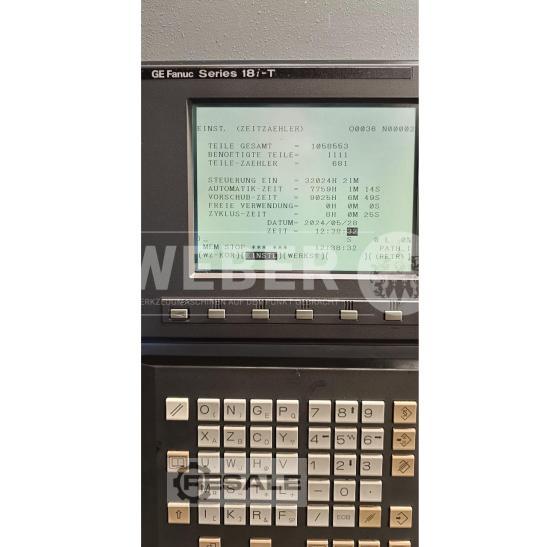

- CNC Steuerung Fanuc iT
- Werkstückentladesystem

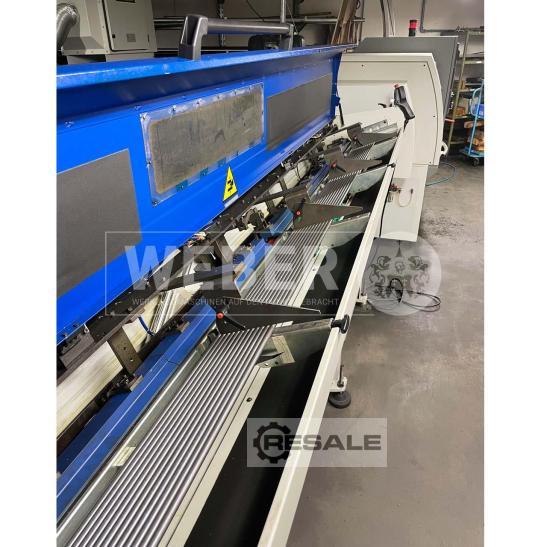

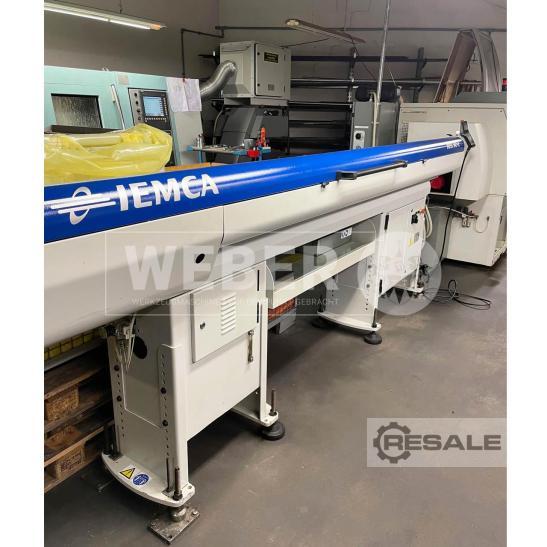

- Stangenlademagazin IEMCA
- 5-Pos. Werkzeugträger-Platte für Schlitten 1
- Elektr. Schnittstelle und Software für Stangenlademagazin
- Spannzangenaufnahme für Haupt- und Abgreifspindel
- 2 Doppel-Bohrerhalter für rückwärtige Bearbeitungsstütze mit
Zylinder
- Abgreifspindel-Werkstück Abstosser
Deutschland
