Innendurchmesser: 800 mm
Schleiftiefe: 500
mm
Umlaufdurchmesser: 850 mm
Gesamtleistungsbedarf:
kW
Maschinengewicht ca.: 6,4 t
Raumbedarf ca.:
m

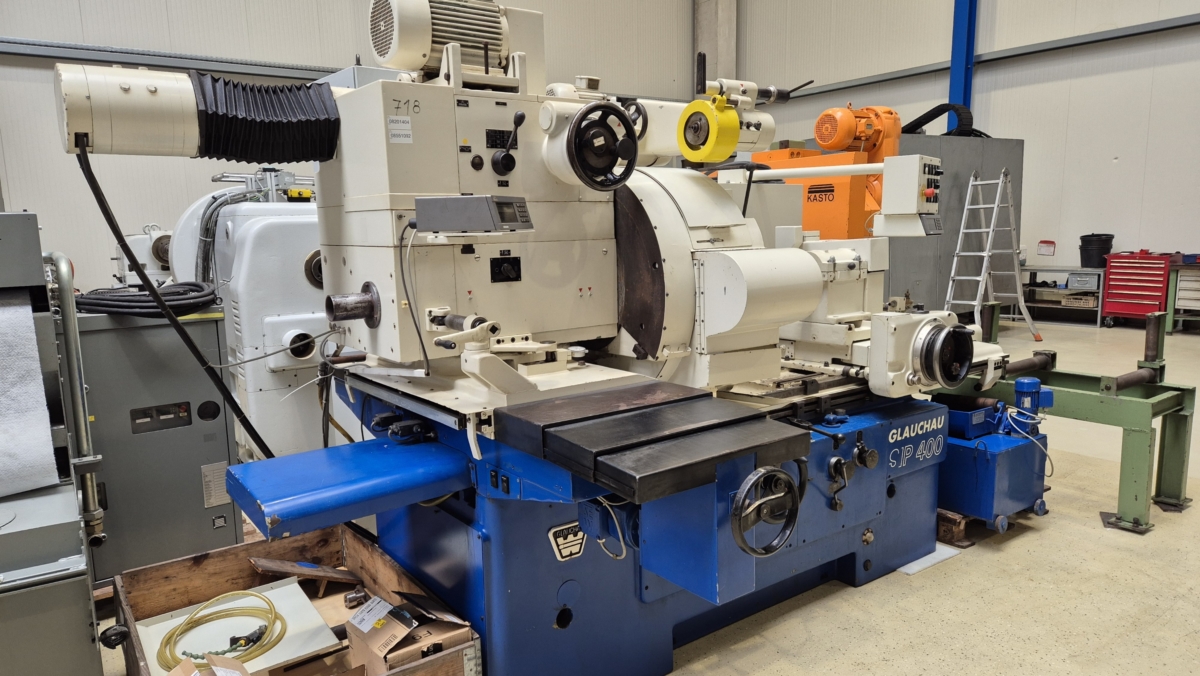

Gebrauchte Innenrundschleifmaschine mit
Stirnschleifeinrichtung
in Sonderausführung mit
vergrößertem Umlaufdurchmesser
und erweiterter, hydraulischer
Querverschiebung

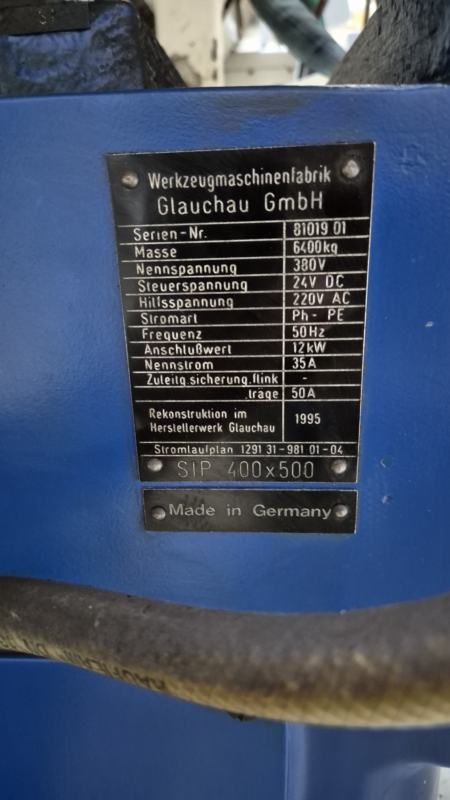

Rekonstruiert und modernisiert 1995 im
Herstellerwerk Glauchau,
Inbetriebnahme 1996
1.
TECHNISCHE DATEN
1.1 Arbeitsbereich
Schleifdurchmesser
im Werkstückschutz
Innenschleifen, min./max. 30/630(800)
mm
Außenschleifen, max. 800 mm
Schleiftiefe, bis etwa 500
mm
Tischhub 800 mm
Werkstückdurchmesser, max. 800
mm
Umlaufdurchmesser
im Werkstückschutz, max. 800 mm
ohne
Werkstückschutz, etwa 850 mm
Abstand vom
Werkstückspindelkopf
bis Schleifspindelträger, max. 1225
mm
Verstellung der Innenschleifeinrichtung
auf dem Tisch, max.
545 mm
1.2 Werkstückspindelstock
Querverschiebung,
max. 650 mm
Querverstellung über Getriebemotor und
Positioniereinrichtung
mit HEIDENHAIN
Digital-Positionsanzeige
Schwenkung, max. 15
Grad
Werkstückspindel
Drehzahlen 16/22/32/45/63/90/125/18/250
U/min
Belastbarkeit, max 1000
Spindelkopf (mit
Bajonettflansch) DIN 55021 Größe 11
Ausstattung und
Zubehör:
2-Achsen Digitalanzeigen Fabrikat
HEIDENHAIN
Kühlmittelanlage mit Magnetabscheider
Fixatoren
(Maschinenschuhe)
Diverse
Schleifscheiben
Diamantabrichter
Große Planscheibe
Innen
und Planschleifeinrichtung
Halogen
Maschinenlampe
Maschinendokumentation
