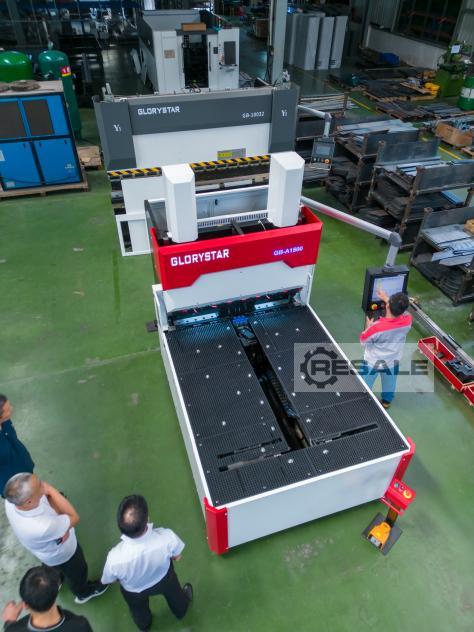

GB-A1500
Vollautomatisches Hochgeschwindigkeits-Biegezentrum
Biegelänge (mm): 1500
Biegehöhe (mm):
4Seite160
4Seiten170/2Seiten350
4Seite350 cm
Minimale Größe des Formteils:
(4 Seiten falten) (mm) 4 Seiten 160: 350250
4 Seiten 170/2 Seiten 350: 350250
4 Seiten 350: 350250
Maximale Biegegröße (mm) 15001500
Verfahrweg X-Achse: 120
Verfahrweg der Y-Achse:
4 Seiten 160: 200
4 Seiten 170/2 Seiten 350 305
4 Seiten 350: 305
Verfahrweg der Z-Achse:
4 Seiten 160: 170
4 Seiten 170/2 Seiten 350 : 357
4 Seiten 350: 357
Höhe des Pressmessers:
4 Seiten 160: 177
4 Seiten 170/2 Seiten 350 : 177
4 Seiten 350: 357
Anzahl der Achsen:
Saugnapf: 11
Druckarm: 14
Maschinenleistung (KW) Saugnapf: 34,7
Druckarm: 36,35
Maximale Biegestärke der Aluminiumplatte (mm): 3
Maximale Biegestärke der Eisenplatte (mm): 2
Maximale Biegestärke von Edelstahl (mm): 1,5
Maximale Biegegeschwindigkeit (s/Messer) : 0,2
Gesamtabmessungen (mm) lang
(vorne)
4 Seiten 160: 1890
2-4 Seiten 350 Saugnäpfe: 1890
2-4 Seiten 350 Druckarm: 1890
Breite
(Seite) 4 Seiten 160: 3300
2-4 Seiten 350 Saugnäpfe:3536
2-4 Seiten 350 Druckarm: 4127
4 Seiten 160: 2666
2-4 Seiten 350 Saugnäpfe: 2946
2-4 Seiten 350 Druckarm: 2946
Gewicht (ca. kg) 4 Seiten: 160
2-4 Seiten 350 Saugnäpfe: 10000
2-4 Seiten 350 Druckarm: 10000
1) Der Maschinenrahmen ist die schwerste geschweißte Konstruktion,
die durch den Glühprozess freigesetzt wird, wodurch die Durchbiegung
des Rahmens minimiert wurde.
2) Y-Achse vollständige Regelung mit geschlossenem Regelkreis
3) Proportionales hydraulisches Ausgleichssystem zur Vermeidung von
Verformungen
4) Deutsches HEIDENHAIN-Längenmessgerät
5) Taiwan HIWIN Kugelumlaufspindel und Linearführungsschiene,
Hochleistungs-AC-Servomotoren und -Antriebe von japanischen Yaskawa
AC-Servomotoren und -Antrieben

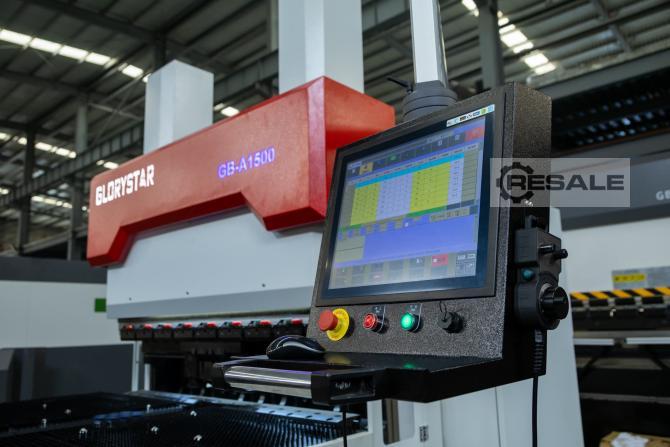

6) Umfangreiche Funktionen CYBLEC / DELEM professionelles
Steuerungssystem
7) Elektrohydraulisches Servo-Synchronisationsmodul und Greman BOSCH
Druckmodul
8) +/-0,01 mm Wiederholgenauigkeit
9) +/-0,01 mm Parallelitätsgenauigkeiten
