x-Weg: 800 mm
y-Weg: 950 mm
z-Weg: 1020 mm
Steuerung:
Sinumerik 840D sl MDynamics Operate
Drehzahl: 10.000
1/min
Spindel Leistung: 26/20 kW
Drehmoment an der Spindel:
340/262 Nm
Werkzeugaufnahme: HSK-A 100
Werkzeugwechseleinrichtung: 120 (2x60) Pos.
Palettenwechsler
2x: 630 x 630 mm
Tischbelastung: 800 kg
Maschinengewicht ca.:
20 t
Raumbedarf ca.: 3,3 x 6,15 x 3,2 m
6-Achsen-simultan

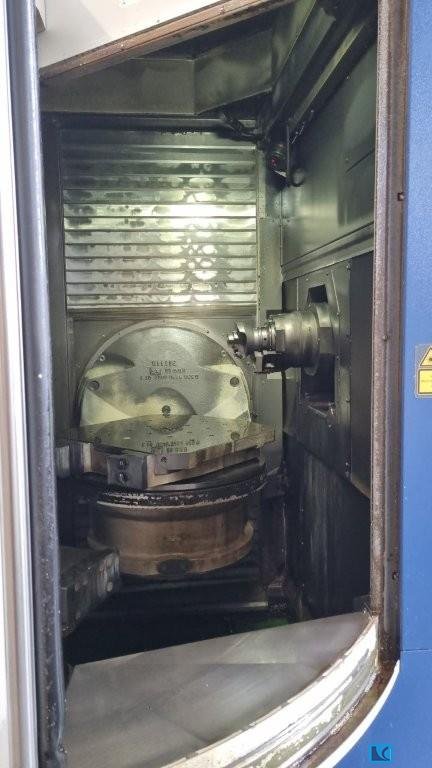

Horizontalbearbeitungszentrum mit gesteuertem Rund- Schwenktisch
(A/B-Achse)
Die B-Achse hat einen Schwenkbereich von 180°, d.h.
das Teil kann über Kopf bearbeitet werden, die Späne können frei
nach unten fallen.
U-Achse = CNC-gesteuerte Radialbewegung des
Werkzeuges, damit können unterschiedliche Durchmesser einer Bohrung
mit einem Werkzeug bei einem Arbeitsgang bearbeitet werden.
2-fach
Palettenwechsler, Paletten 630 x 630 mm
6-fach
Hydraulikzuführung zu Paletten mit Kupplungsmechaniken,
Drehdurchführung in A- und B-Achse,
Spezial Hydraulik
Pumpensystem.
IKZ (10-80bar), Ein Spannkanal im Arbeitsraum mit
Proportionalventil 10-200 bar
elektromech.
Werkzeuglängenprüfeinrichtung GROB,
BLUM Laser für
Werkzeugüberwachung
Werkzeugcodierung
Späneförderer,
3D
Taster Messtaster M&H,
Ölnebelabsaugung,
el. Handrad Siemens
HT8
Spülpistole,
Kühlmittelspülung im
Arbeitsraum
Luftpistole
Ölskimmer,
Automatiktür
Fern
diagnose
Im Preis inbegriffen ist eine 6. Achse MAPAL Tooltronic
mit 2U-Achsenköpfen:
1. LAT125-HSK100
2. LAT160-HSK100
