Neues Vorführgerät: Listenpreis 56.500€ netto
Ausstattung:
Kompaktenstauber JP 350-L # 98730.01
Powerpack. # 98355
Bestehend aus einem Permanentmagnet-Motor der höchsten
Effizienzklasse "Ultra Premium Efficiency" und einem speziell darauf
abgestimmten Frequenzumrichter zur stufenlosen Leistungsregelung. Der
erhöhte Wirkungsgrad gewährleistet eine um bis zu 25% höhere
Absaugleistung bei gleicher kW-Leistung.
(Lieferumfang einschl. Anbau, Verkabelung und Parametrierung)
Vorteile:
- 25% mehr Absaugleistung möglich
- Effizienz um 2 Stufen von IE3 auf IE5 (von "Premium" auf "Ultra
Premium") erhöht
- Gleiche kW-Leistung wie im Standard (Kein stärkerer Motor
erforderlich)
- Effizienzgewinn senkt die Stromkosten
- Schnelle Amortisierung der zusätzlichen Kosten möglich
Drucktransmitter-Steuerung VSR # 516399
Brikettierpresse CS 4-12-R # 183506
Revisionstür mit Endschalter # 193672
und Sichtscheibe Durchm. 200mm, sowie Steuerungsanteil für
Sicherheitsabschaltung bei Öffnung der Tür
Drehflügelmelder # 193675
einschl. Steuerungsanteil, zum füllstandsabhängigen automatischen
Start und Stopp der BrikStar CS
Schneckendurchmesser 100 mm # 193678

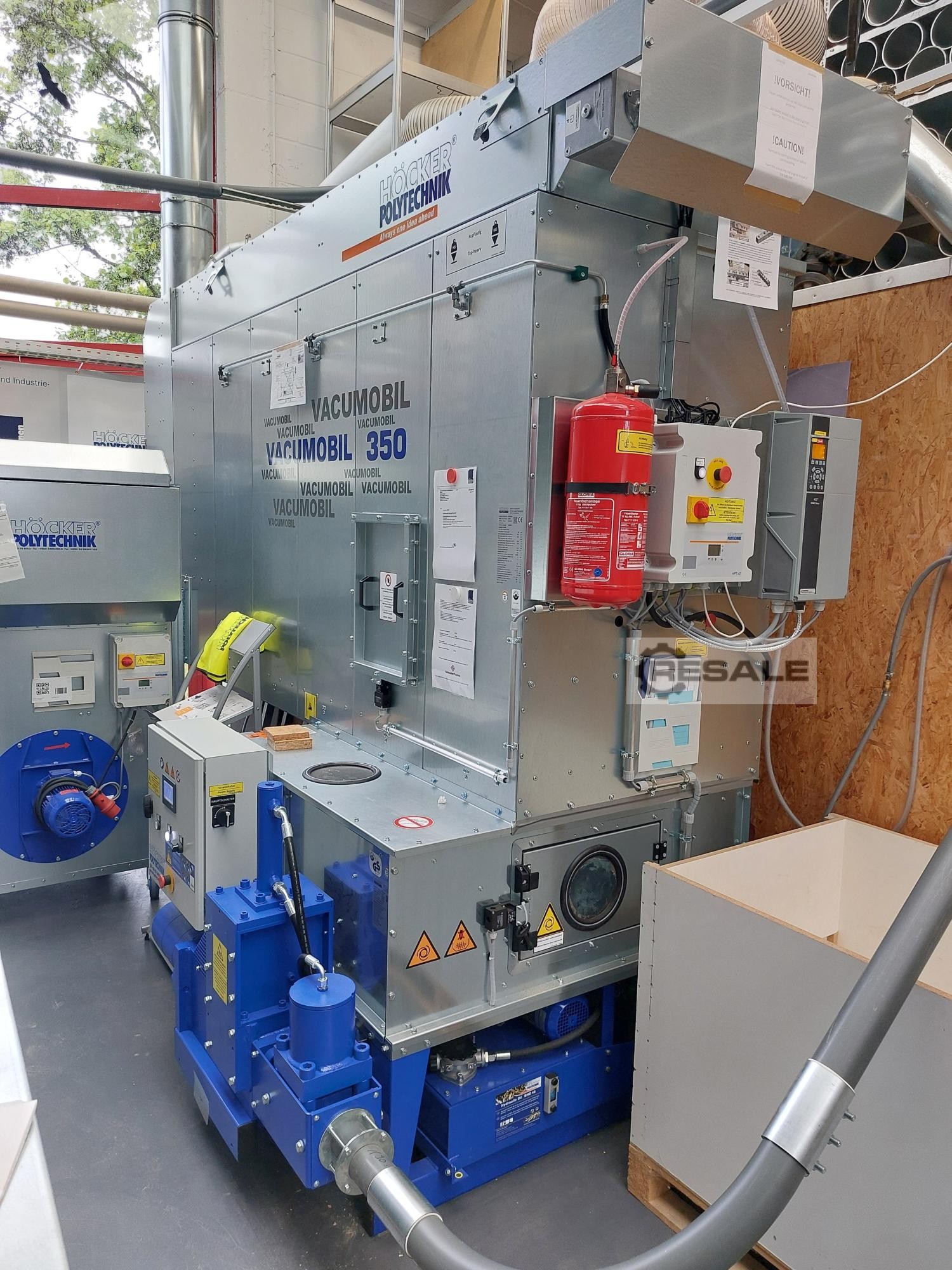

Leistungsstarkes Entstaubungsgerät für die Absaugung von
Bearbeitungsmaschinen und geeignet zur Aufstellung im Arbeitsraum
außerhalb explosionsgefährdeter Bereiche.
Die wesentlichen Konstruktionsmerkmale sind:
- verzinkte Stahlblechkonstruktion
- platzsparend durch kompakte Bauform
- Auslieferung in betriebsfertigem Zustand
- ATEX - Druckstoßfestigkeit FSA geprüft
- niedriger Energieverbrauch bei hoher Leistung durch reinluftseitig
angeordneten Hochleistungsventilator mit Spezial-Laufrad
- Energiesparmotor der Effizienzklasse IE3
- Anschluss-Stutzen für Brikettierpresse mit Verschlussblech für den
Vorratsbehälter und Stützfüßen
- Revisionsöffnung, mit elektr. Endschalter
- hohe Betriebssicherheit und lange Standzeiten durch Filterschläuche
BGIA-geprüft
- Druckluftimpulsabreinigung ("Jet"-Abreinigung) mit zeitabhängiger
Steuerung, zur Regeneration der Filterfläche
- Alpha-Steuerung mit Einschaltautomatik (Schiebersteuerung gegen
Mehrpreis)
- Anschlusskabel, 5 m Länge, mit Stecker
- Automatisches Brandunterdrückungssystem mit
Spezial-Löschmittelbehälter (keine Verbindung zum Wassernetz
erforderlich)
- Das Löschmittel ABC-Pulver ist nicht geeignet für Brände von
Metallen sowie Speisefetten und -ölen
- Rückschlagklappe, baumustergeprüft
- Ausführung gemäß DIN EN 16770
- Reststaubgehalt in der Abluft unter 0,1 mg/m3
- Prüfung GS-HO-07 "GS - H3" bestanden
- A C H T U N G !
- Die Druckluftrohrleitung 1/2" bis zum Drucklufttank, ein
Druckregler, eine Wartungseinheit, ein Filter sowie ein
Wasserabscheider sind nicht im Lieferumfang enthalten. Diese Teile
müssen bauseitig angeschlossen werden.
- Der Druckregler muss direkt vor dem Drucklufttank in die Zuleitung
montiert werden. Die Druckluft muss absolut trocken, staub- und
ölfrei sein.
Technische Daten Absaugung:
Saugstutzen-Anordnung : Links
Nenn-Volumenstrom : 6927 m3/h
max. Volumenstrom : 8000 m3/h
Druckdifferenz, bei
- Nenn-Volumenstrom : 2600 Pa )
- max. Volumenstrom : 1980 Pa )
Filterfläche : 35,0 m2
Saugstutzen : 350 mm
Motor - Ventilator : 11,00 kW, 3x400 V, 50 Hz
Vorsicherung : 32 A (bauseitig)
Druckluft-Anschluss : 1/2 " (bauseitig)
Betriebsdruck : 4,5 bar
Druckluftverbrauch : ca. 45 Nl, je Druckstoß
bei einer Impulszeit von: 60 ms
Schalldruckpegel : 73,0 dB(A)
Gewicht, ca. : 960 kg
Abmessungen : gemäß Planungszeichnung
) Durchschnittswerte
Der an der Schnittstelle erzielte Unterdruck bei beaufschlagtem Filter
ist abhängig vom Absauggut und vom Feinstaubanteil.

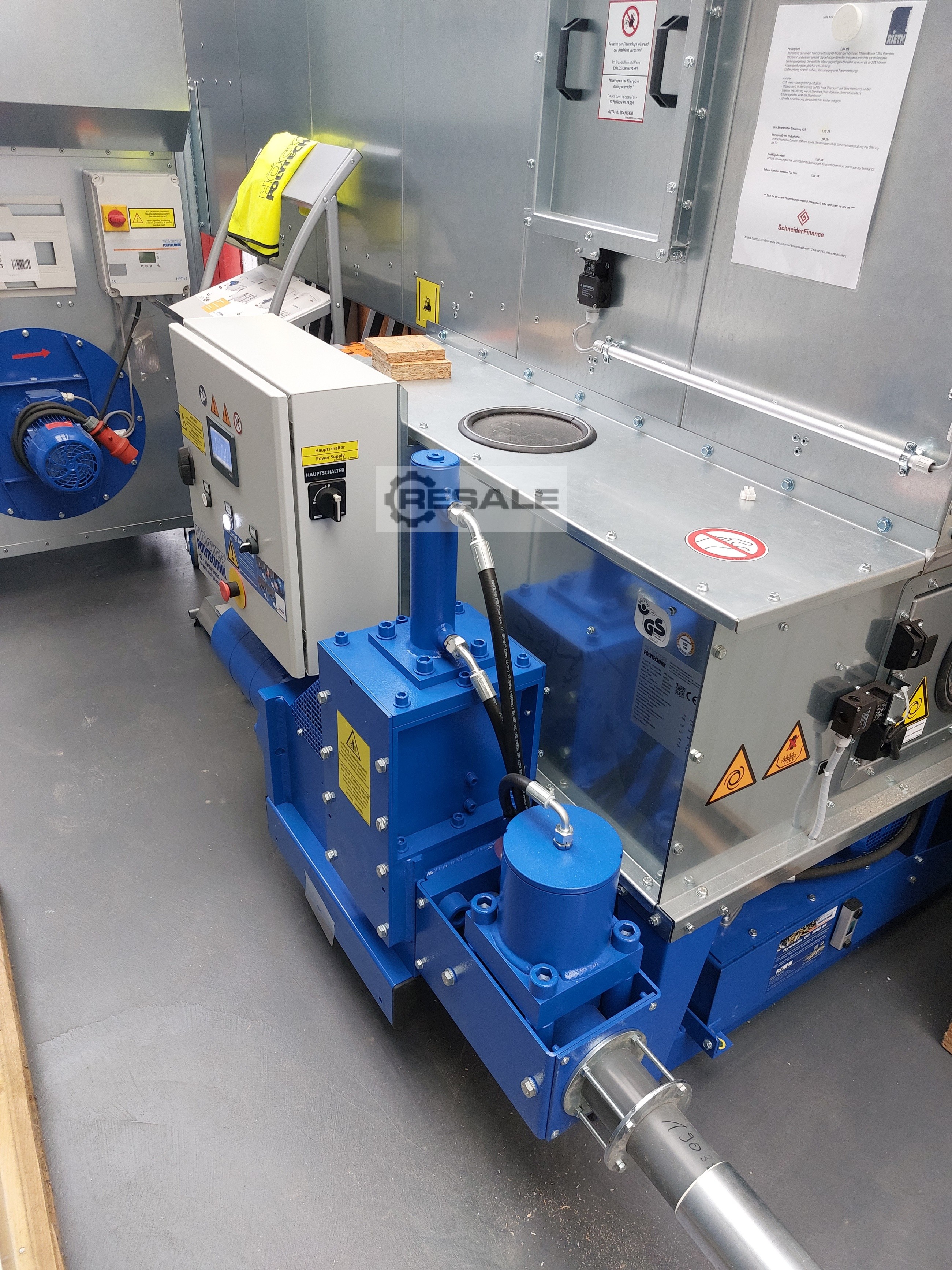

Lieferumfang und Eigenschaften Brikettierpresse:
- Pressrichtung rechts
- Presseneinheit mit allen Hydraulik-Komponenten als Einheit auf
Grundrahmen montiert
- Hydraulikaggregat komplett mit Systemsteuerblock und
Hauptantriebsmotor
- Anschluss für Brikett-Transportleitung
- Pressrichtung serienmäßig "rechts"
- Vorratsbehälter mit Rührwerk und Dosierschnecke, zur optimalen
Befüllung der Presskammer
- Schaltschrank mit frei programmierbarer Steuerung und Text-Display,
angebaut und fertig verdrahtet
- Anschlusskabel, 5 m Länge, mit Stecker
- Klemmkraft der Presszange zur Abstimmung der Briketthärte
elektronisch regelbar
- Potentiometer-Steuerung der Dosierschnecke zur automatischen
Regelung der Brikettlänge
- integrierte Temperaturüberwachung, für Betriebsdauer max. 6 ... 8
Stunden (je nach Einsatzzweck und Umgebungstemperatur)
- Prüfung GS-HO-05 "BG - holzstaubgeprüft" bestanden
- Der Vorratsbehälter ist ausgelegt für eine kurz- zeitige Pufferung
des zu verdichtenden Materials.
Je nach Materialart und Beschaffenheit kann es in einem Silo- oder
Vorratsbehälter zu unerwünschter Brückenbildung kommen. Dieses ist
bei bestimmten Konstellationen auch bei bestimmungsgemäßem Betrieb
unvermeidlich und stellte keinen Gewährleistungsgrund dar. Besondere
Vorrichtungen zur Beseitigung von Materialbrücken sind nicht im
Lieferumfang enthalten, sofern sie nicht als gesonderte
Mehrpreis-Option aufgeführt sind.
- Die zulässige Füllhöhe des Spänebehälters ist stark abhängig
von der Materialbeschaffenheit (Schüttgewicht, Korngröße, Neigung
zur Brückenbildung, etc.) und beträgt ca. 300...500mm.
- ACHTUNG!
Eine Behältererhöhung ist aus konstruktionstechnischen Gründen
nicht möglich und auch nicht zulässig. Die Brikettierpresse darf
aufgrund ihrer Bauhöhe nicht freistehend, sondern gemäß DIN EN ISO
13857 nur als Unterschubeinheit betrieben werden.
Technische Daten Brikettierpresse:
Durchsatzleistung, max. : 60 kg/h bzw. 0,85 m3/h
(materialabhängig)
Motor, Hydraulikpumpe : 4,00 kW, 400 V, 50 Hz
Motor, Rührwerk : 0,37 kW, 400 V, 50 Hz
Motor, Dosierschnecke : 0,75 kW, 400 V, 50 Hz
Brikettdurchmesser : 65 mm
Gewicht : 790 kg
Vorratsbehälter, i.L. : 1200 x 1200 mm
Höhe, OK Einfüllschacht : 995 mm
Außenmaße : 1640 x 1260 mm
Platzbedarf : 2940 x 2560 mm
- A C H T U N G ! -
Bei Aufstellung in einem Wasserschutzgebiet ist für die
Brikettierpresse, für den Fall einer Störung, eine Ölauffangwanne
in geeigneter Größe, bauseitig, vorzusehen
