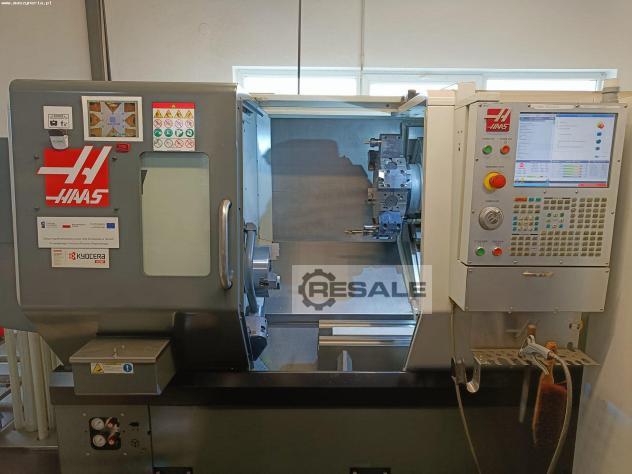

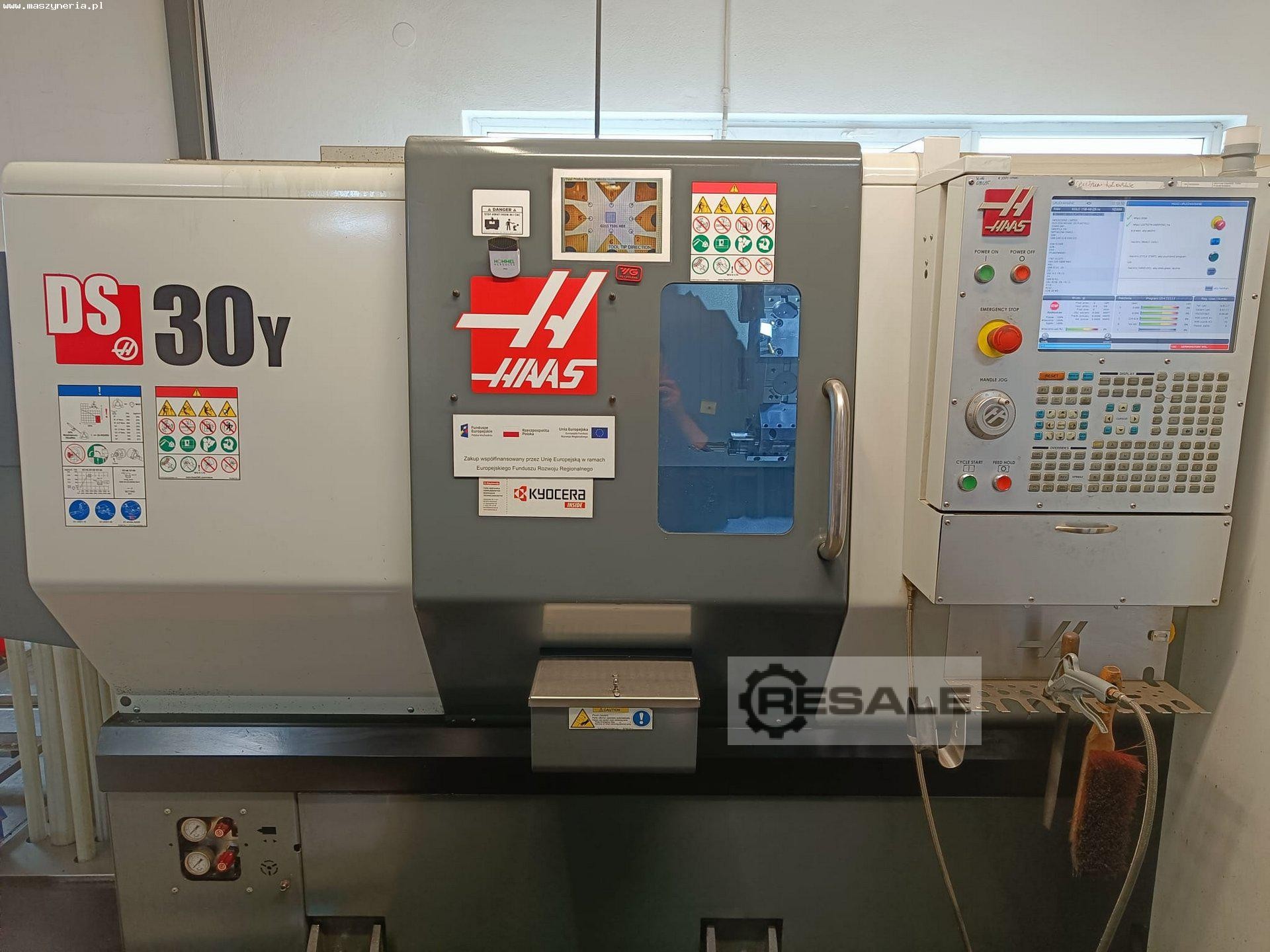

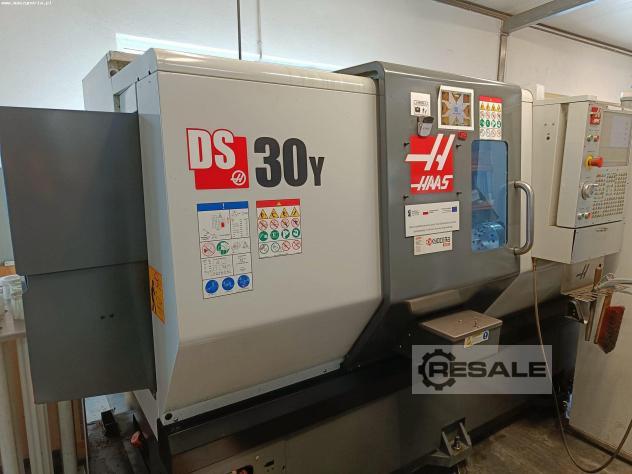

CNC Drehzentrum HAAS DS-30Y wurde 2019 in den Vereinigten Staaten von
HAAS AUTOMATION, INC. gebaut. Die Maschine, die sich durch den Einsatz
modernster Technologien auszeichnet, ist eine hervorragende Wahl für
die Präzisionsbearbeitung von Werkstücken. Das Drehen von
Werkstücken mit einem maximalen Durchmesser von 457 mm erfolgt auf

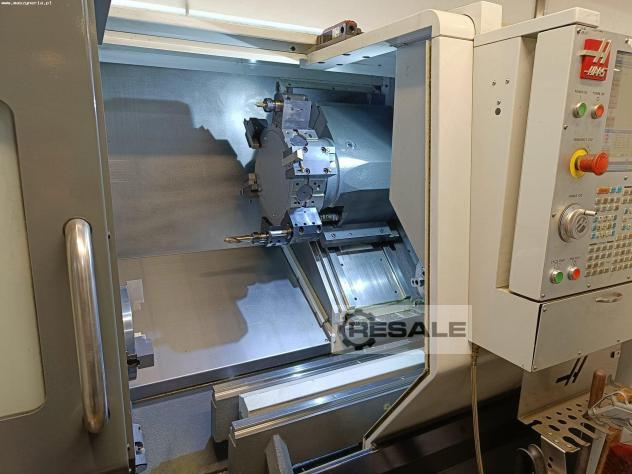

zwei Spindeln gleichzeitig mit Werkzeugen aus einem Revolver mit 12
Positionen. Vibrationen und Schwingungen werden durch ein extrem
steifes Bett aus hochwertigsten Rohstoffen eliminiert, was eine hohe
Prozessstabilität auch bei größten Herausforderungen
gewährleistet. All dies macht die CNC Drehmaschine HAAS zur richtigen
Wahl für die Steigerung der Produktionseffizienz in jedem
Industriebetrieb.
Die angebotene Doppelspindel Drehmaschine DS-30Y verfügt über eine
umfangreiche Ausstattung, u.a. mit einer fortschrittlichen
CNC-Steuerung, Y-Achse und Messtaster. Die Maschine hat während ihrer
Lebensdauer nur 1467 Betriebsstunden geleistet. Das Gesamtgewicht der
Maschine beträgt 7221 kg.
Technische Daten der Metalldrehmaschine HAAS DS-30Y
Allgemeine Daten
- maximaler Drehdurchmesser: 457 mm
- maximaler Stangendurchmesser: 76 mm
- Drehdurchmesser über Bett: 806 mm
- Drehdurchmesser über Querschlitten: 527 mm
- Vorschub in der X/Y/Z-Achse: 318/50/584 mm
- Eilgang in der X/Y/Z-Achse: 12/12/24 m/min
- Vorschubkraft in der X/Y/Z-Achse: 18,2/10,2/22,7 kN
- Anzahl der angetriebenen Werkzeuge: 12
- Rotationsgeschwindigkeit der angetriebenen Werkzeuge: 4000 U/min
- Antriebsleistung der angetriebenen Werkzeuge: 9 kW
- Genauigkeit der Positionierung: ± 0,005 mm
- Wiederholgenauigkeit der Positionierung: ± 0,003 mm
- Betriebsstunden: 1467 h
- Einschaltdauer der Maschine: 5667 h
- Fassungsvermögen Kühlmitteltank: 208 l
- Pressluftdruck: 5,5 bar
- Druckluftverbrauch: 113 l/min
- Stromanschluss: 3x 440 V; 50/60 Hz
- Gewicht der Maschine HAAS DS-30Y: 7221 kg
Hauptspindel
- maximale Drehgeschwindigkeit: 4500 U/min
- maximales Drehmoment (bei 600 U/min): 373 Nm
- Antriebsleistung: 22,4 kW
- Bohrungsdurchmesser: 88,9 mm
- Spannfutter-Durchmesser: 254 mm
- Spindelende: A2-6
Gegenspindel
- maximale Drehgeschwindigkeit: 4800 U/min
- maximales Drehmoment (bei 700 U/min): 149 Nm
- Antriebsleistung: 14,9 kW
- Bohrungsdurchmesser: 51 mm
- Spannfutter-Durchmesser: 210 mm
- Spindelende: A2-5
Ausstattung des Drehmaschine HAAS

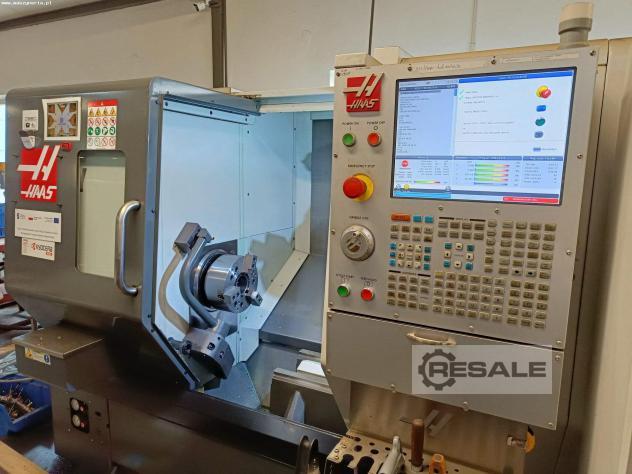

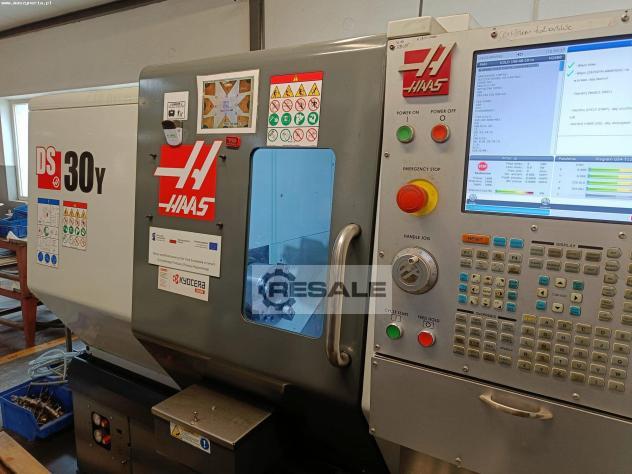

- CNC-Steuerung: HAAS
- Y-Achse
- Gegenspindel
- 12-Positionen-Revolver Typ BMT65
- angetriebene Werkzeuge
- automatischer Werkzeugmesstaster
- HaasConnect-System (Fernüberwachung des Maschinenstatus über
VNC-Protokoll)
- hydraulisches 3-Backen-Futter mit weichen Backen an der
Hauptspindel
- Hydraulisches 3-Backen-Futter mit weichen Backen am Aufnehmer
- elektronischer Knopf
- Möglichkeit des Gewindeschneidens ohne Ausgleichshalter
- programmierbares, pneumatisch aktiviertes
Werkstückentnahmesystem
- M-Code-gesteuertes Futterabwurfsystem
- Temperaturkompensation der Kugelgewindetriebe
- Möglichkeit zum Anschluss eines Druckluftsystems
- Kühlsystem mit ausfahrbarem Kühlmittelbehälter
- automatisches Zentralschmiersystem
- Frühzeitige Erkennung eines Stromausfalls
- Kühlung für den Schaltschrank CABCOOL
- Arbeitsraumbeleuchtung
