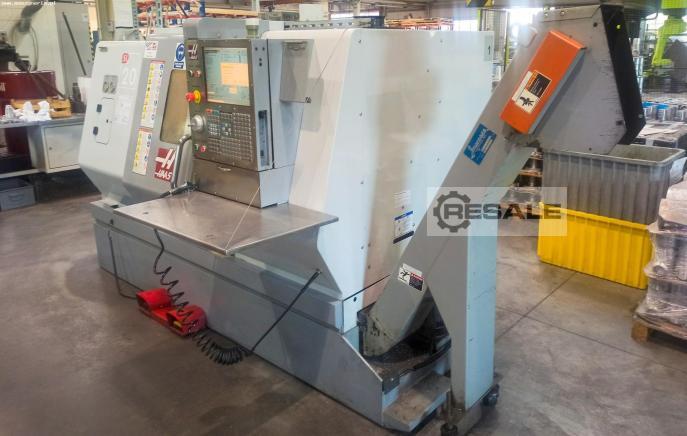

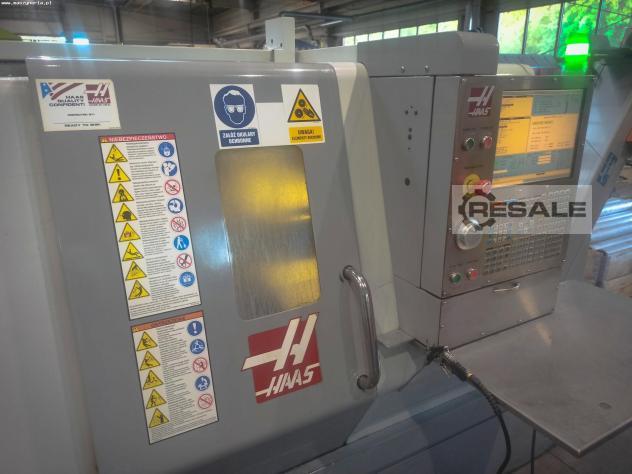

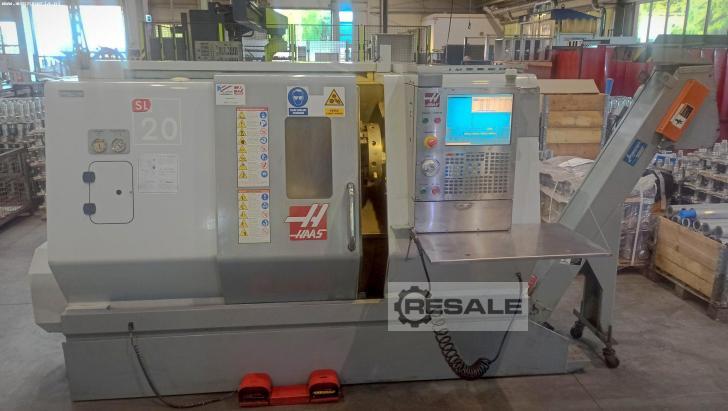

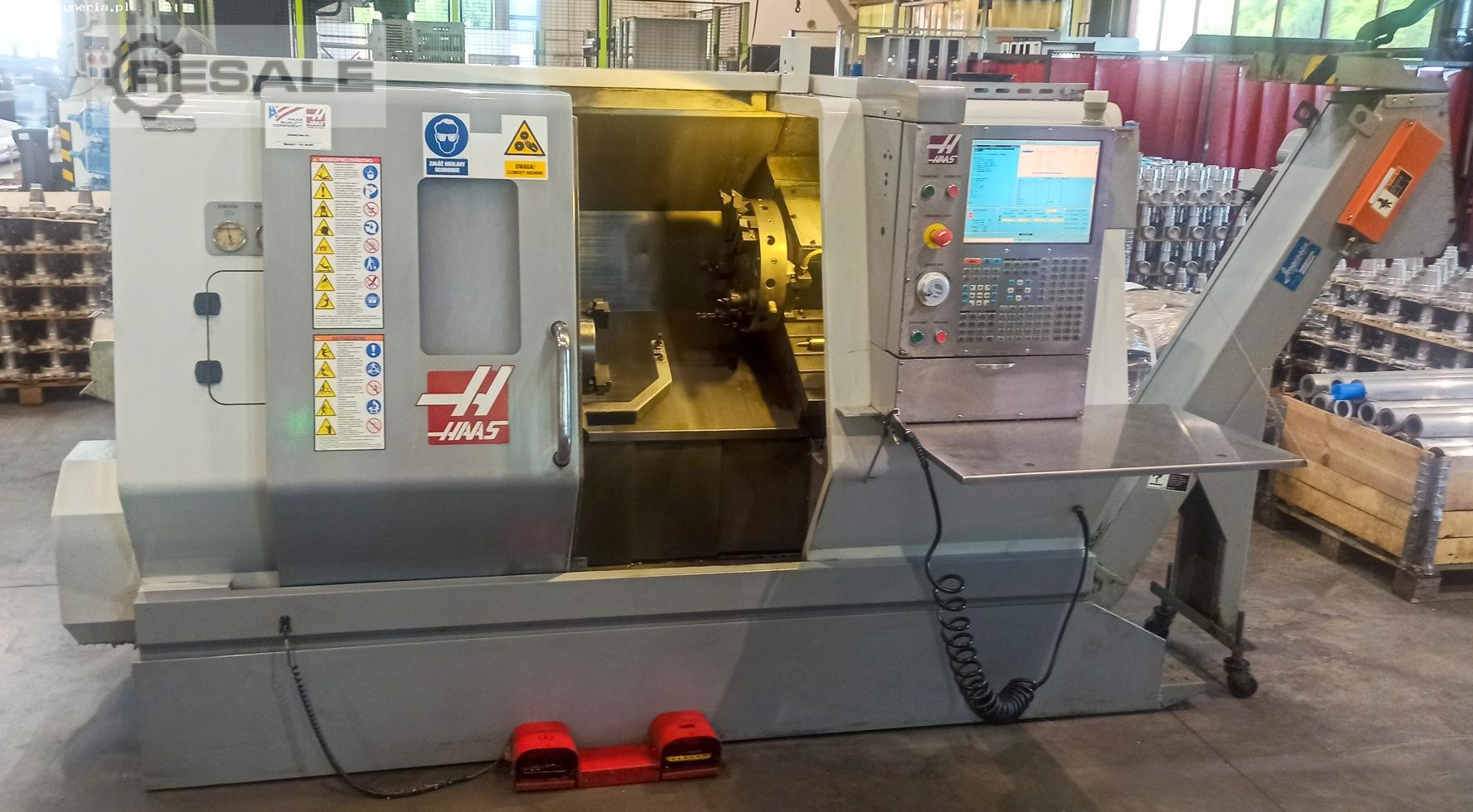

CNC Drehzentrum HAAS SL-20 TBHE wurde 2009 von der renommierten
amerikanischen Marke HAAS AUTOMATION INC. gebaut. Die Maschine bietet
eine exzellente Kombination aus Funktionalität, Produktivität und
Präzision und ist damit die ideale Wahl für jede Industrieanlage.

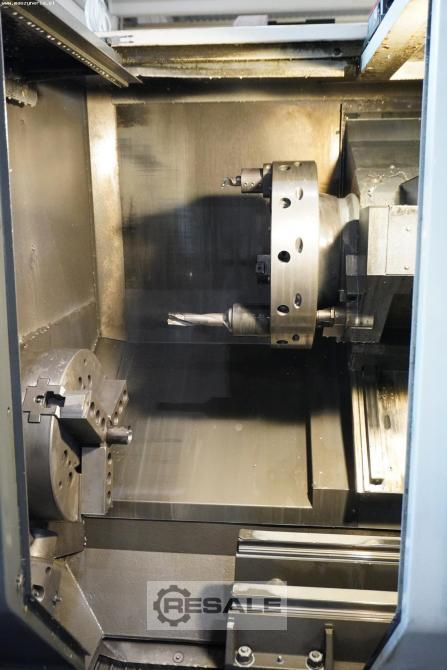

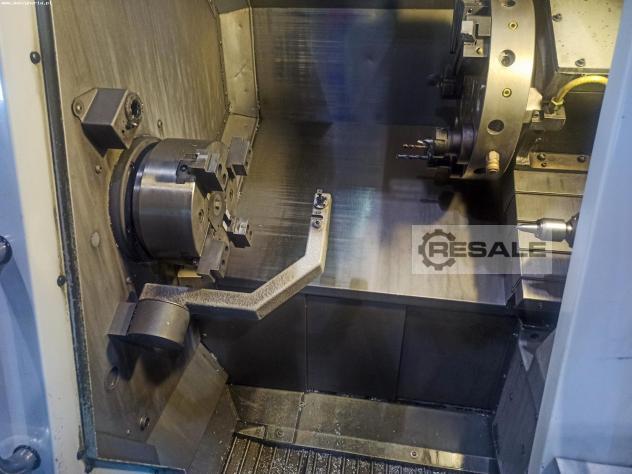

Werkstücke mit einem maximalen Durchmesser von 584,2 mm werden in
einem großen Arbeitsraum bearbeitet, der u.a. mit einem
10-Positionen-Revolver, einer zuverlässigen Spindel und einem voll
programmierbaren hydraulischen Reitstock ausgestattet ist. Die
Maschine wurde bisher hauptsächlich für die Bearbeitung von
Aluminiumgussteilen eingesetzt (Zweischichtbetrieb) und wird laufend
gewartet. Die CNC Drehmaschine HAAS SL-20 hat ein Gewicht von 4800
kg.
Technische Parameter der Drehmaschine HAAS SL-20 TBHE

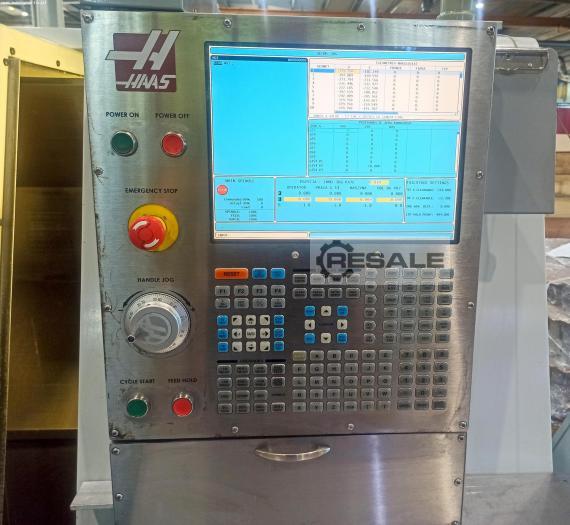

- CNC-Steuerung: HAAS
- maximaler Drehdurchmesser: 262 mm
- Drehdurchmesser über dem Bett: 584,2 mm
- Drehdurchmesser über dem Schlitten: 241,3 mm
- Maximale Drehlänge: 508 mm
- Vorschub in der X/Z-Achse: 214,6/508 mm
- Eilgang in der X,Z-Achse: 30 m/min
- Maximales Werkstückgewicht: 4083,5 kg
- maximale Spindeldrehzahl: 4000 U/min
- Durchmesser der Spindelbohrung: 56 mm
- Spindelkegel: A2-6
- Leistung des Spindelantriebs: 14,9 kW
- Abstand zwischen den Stoßzähnen: 609,6 mm
- Revolverkopf mit 10 Positionen

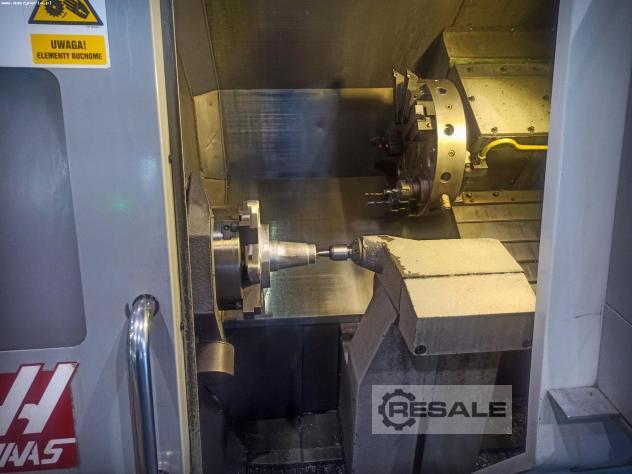

- programmierbarer hydraulischer Reitstock
- Verfahrweg des Reitstocks: 356 mm
- Betriebsstunden: 1601 h
- Einschaltzeit der Maschine: 4042 h
- Fußschaltersteuerung
- Stromanschluss: 3x 360-480 V; 50/60 Hz
- Abmessungen (L x B x H): 3378 x 1778 x 1778 mm
- Gewicht der Maschine HAAS SL-20 TBHE: 4800 kg
