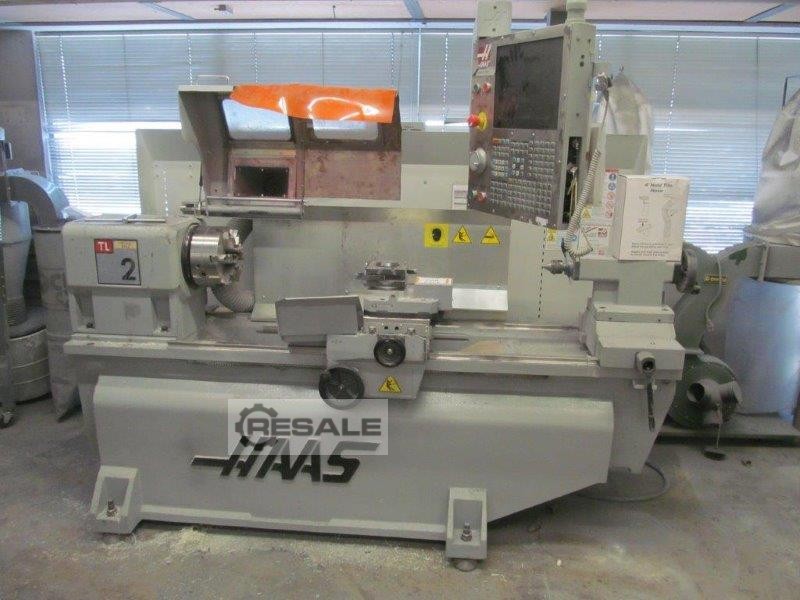

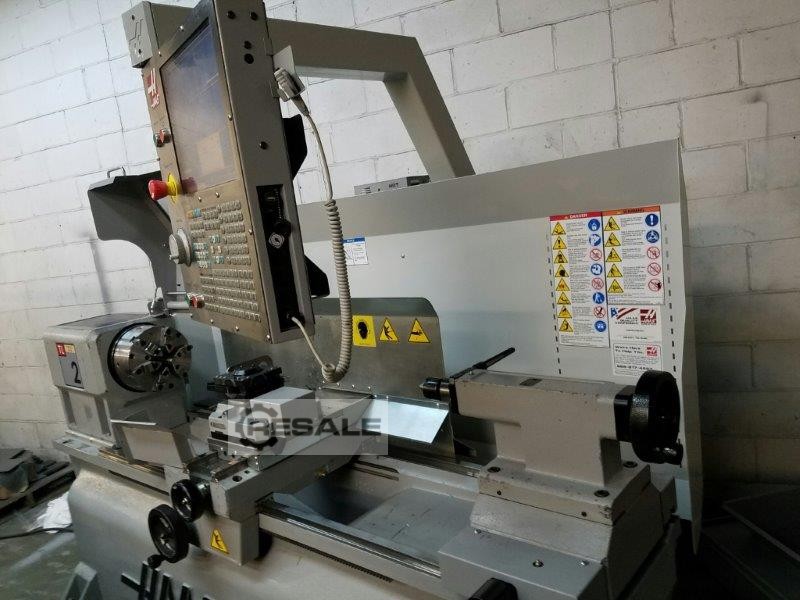

2009er Haas TL-2
Schwenkdurchmesser S.A.E. METRISCH
Über Frontschürze 20 " 508 mm
Über Kreuzschlitten 11 " 279 mm
Kapazitäten S.A.E. METRISCH

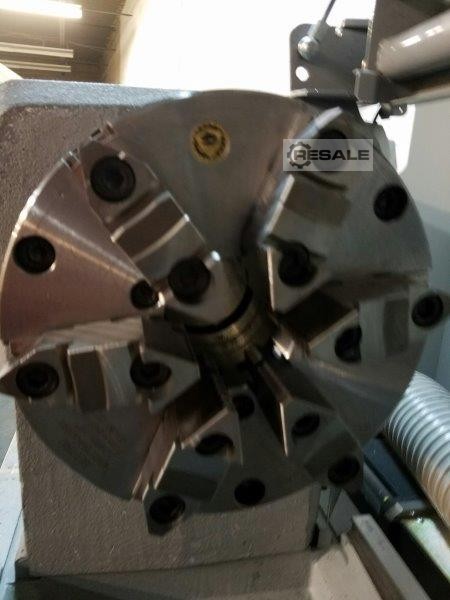

Spannfutter (optional) 8 " 203 mm
Max. Schnittdurchmesser (variiert je nach Revolver) 16 " 406 mm
Maximale Schnittlänge (ohne Werkstückhalterung) 48 " 1219 mm
Zwischen den Spitzen 48 " 1219 mm
VERFAHRWEGE & VORSCHÜBE S.A.E. METRISCH
X-Achse 8 " 203 mm
Z-Achse 48 " 1219 mm
Stromschnellen auf X 450 in/min 11,4 m/min
Stromschnellen auf Z 450 in/min 11,4 m/min
Max. Schub x 3894 lb 17 321 N
Max. Schub Z 1947 lb 8661 N
SPINDEL S.A.E. METRISCH
Maximale Nennleistung 10 PS 7,5 kW
Höchstgeschwindigkeit 1800 U/min 1800 U/min
Max. Drehmoment 108 ft-lb 355 rpm 146 Nm 355 rpm
Spindel Nase A2-5 A2-5
Spindelbohrung ø 2.30 " 58 mm
SPINDEL (OPT) S.A.E. METRISCH
Maximale Nennleistung 10 PS 7,5 kW
Maximale Drehzahl 3000 U/min 3000 U/min
Max. Drehmoment 108 ft-lb 355 rpm 146 Nm 355 rpm
