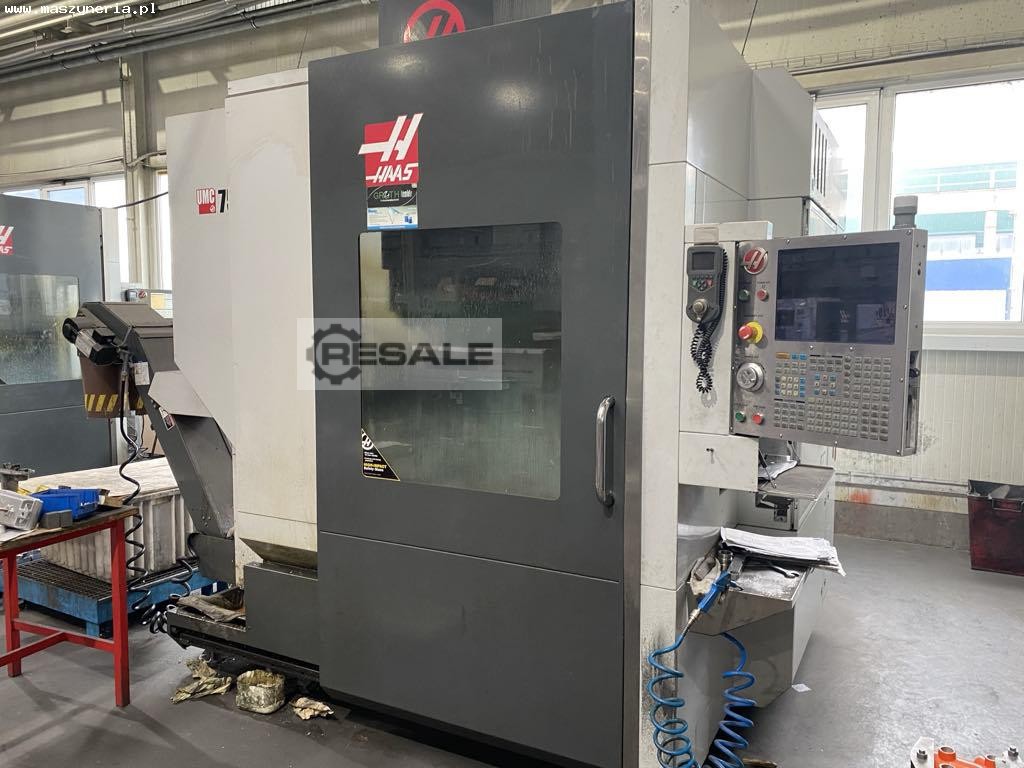

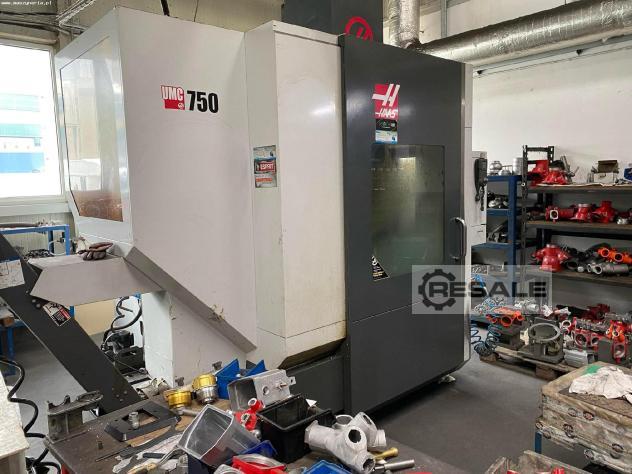

CNC Vertikal Bearbeitungszentrum HAAS UMC-750 wurde 2015 in den
Vereinigten Staaten von HAAS AUTOMATION, INC. gebaut. Die Maschine,
die sich durch den Einsatz vieler moderner Komponenten auszeichnet,
ist eine hervorragende Wahl für die 5-Achs-Präzisionsbearbeitung von
Werkstücken mit komplexen Geometrien. Werkstücke mit einem Gewicht

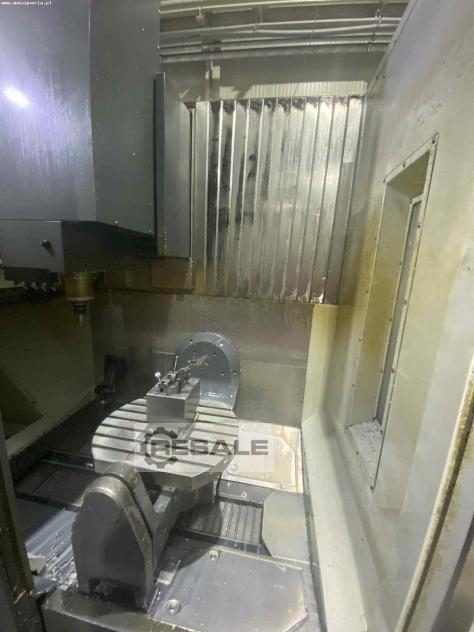

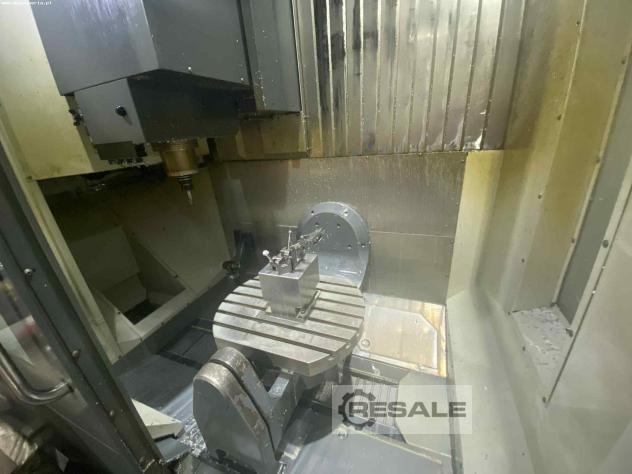

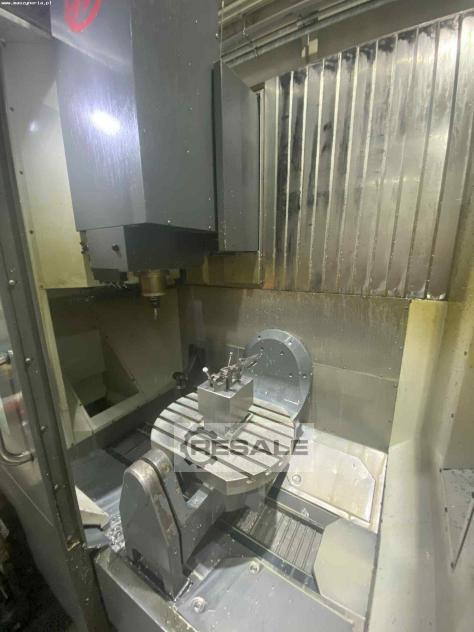

von bis zu 300 kg werden auf einem großen Dreh-Schwenktisch mit einer
zuverlässigen flüssigkeitsgekühlten Spindel bearbeitet. Der

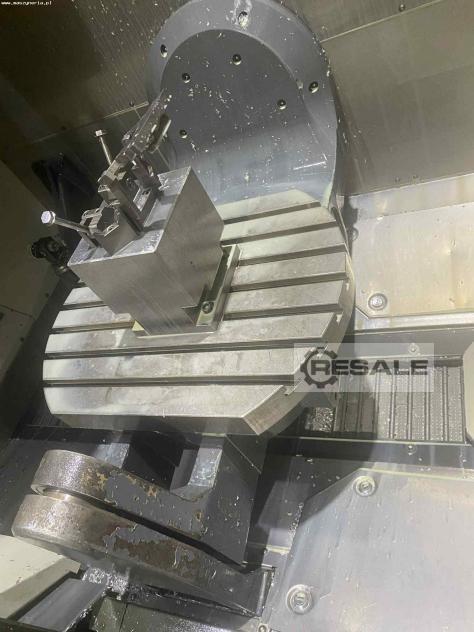

Arbeitstisch mit klassischen T-Nuten und einer Pilotbohrung ist von
+120° bis -35° schwenkbar und bietet einen einfachen Zugang zum
Werkstück und einen großen Arbeitsraum. Das CNC Bearbeitungszentrum
UMC 750 wird mit einer umfangreichen Ausstattung angeboten, zu der
unter anderem eine intelligente CNC-Steuerung und eine mehrstufige
Kühlmittelpumpe gehören. Das Gesamtgewicht der Maschine beträgt ca.
7000 kg.
Technische Daten des Fräszentrums HAAS UMC-750
- Anzahl der Achsen: 5 (X, Y, Z, B, C)
- Vorschub in der X/Y/Z-Achse: 762/508/508 mm
- Schwenkbereich in der B-Achse: +120°/-35°
- Drehbereich in der C-Achse: 360°
- Vorschubgeschwindigkeit in der X-, Y-, Z-Achse: 22,9 m/min
- Vorschubgeschwindigkeit in der X-, Y-, Z-Achse (Schneiden): 16,5
m/min
- Geschwindigkeit der B-Achse: 50°/min
- Geschwindigkeit der C-Achse: 50°/min
- Maximales Werkstückgewicht: 300 kg
- Durchmesser des Arbeitstisches: 500 mm
- Anzahl der T-Nuten: 7
- maximale Spindeldrehzahl: 8100 U/min
- Leistung des Spindelantriebs: 22,4 kW
- maximales Spindeldrehmoment (bei 2000 U/min): 122 Nm
- maximaler Abstand von der Spindelnase zur Tischoberfläche: 610
mm
- Minimaler Abstand von der Spindelnase zur Tischoberfläche: 102
mm
- maximaler Werkzeugdurchmesser (benachbarte Positionen belegt): 64
mm
- maximaler Werkzeugdurchmesser (benachbarte Positionen frei): 127
mm
- Maximale Werkzeuglänge: 305 mm
- maximales Werkzeuggewicht: 5,4 kg
- durchschnittliche Werkzeugwechselzeit: 2,8 s
- Werkzeugwechselzeit (Span-zu-Span): 3.6 s
- Fassungsvermögen des Kühlmitteltanks: 208 l
- Spannungsversorgung: 3x 354-488 V; 50/60 Hz
- Gewicht der Maschine HAAS UMC-750: ca. 7000 kg
Ausstattung der CNC Fräsmaschine HAAS

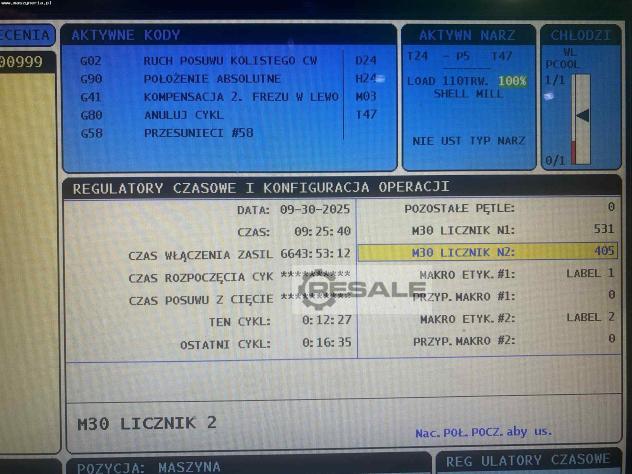

- CNC-Steuerung: HAAS
- Dreh-Schwenktisch
- 30+1 Positionen Werkzeugmagazin

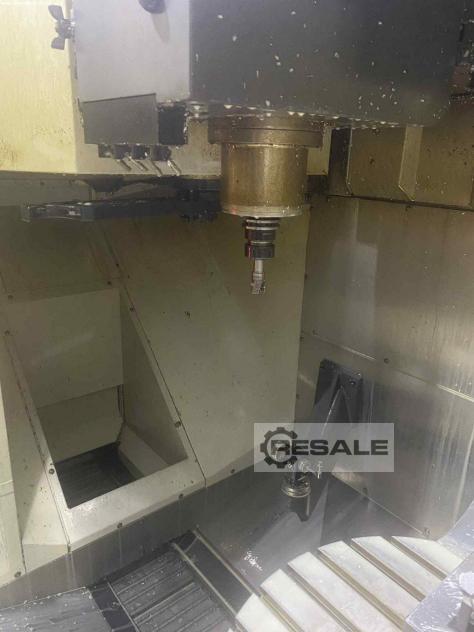

- flüssigkeitsgekühlte Spindel
- Maßstäbe in der B- und C-Achse
- mehrstufige Kühlmittelpumpe
- elektronischer Drehknopf mit LCD-Anzeige
- WIPS (Wireless Intuitive Probing System) kabelloses Messsystem
- Modul zur frühzeitigen Erkennung von Stromausfällen
(Die angegebenen technischen Parameter wurden der Website des
Maschinenherstellers entnommen. Ihre Genauigkeit kann nicht garantiert
werden und sie können daher leicht von der Realität abweichen.)
