Standort: Deutschland, Baden-Württemberg Südwest
Zustand: Neuwertig
Hersteller: HANWHA
Modell: XD-10 Y2
Baujahr: 2022
Hanwha CNC-Langdrehmaschine XD10 Y2 Top Zustand
Spindelstunden
Betriebsstunden
Baujahr 08_2022
Fanuc-Steuerung der 0i-Serie
Hanwha CNC-Langdrehmaschine XD10 Y2 mit Fanuc-Steuerung der
0i-Serie
Die Hanwha CNC-Langdrehmaschine XD10 Y2 ist eine hochpräzise
Langdrehautomat mit integrierter Fanuc-Steuerung der 0i-Serie,
konzipiert für die Bearbeitung kleiner Durchmesser in der
Serienproduktion. Sie verfügt über eine Hauptspindel, Gegenspindel,
umfangreiche Werkzeugausstattung und Zubehör für effiziente
Fertigungsprozesse.
Hauptspindel
Maximaler Drehdurchmesser: 10 mm
Maximaler Spindelbohrungsdurchmesser: 15 mm
Maximale Drehzahl: 15.000 U/min
Maximale Leistung: 3,7 kW (Built-in-Motor)
Hub Z1: 155 mm
Synchron mitlaufende Führungsbüchseneinheit: Typ F853
Spannzange: Typ 120E
Gegenspindel
Maximale Drehzahl: 10.000 U/min
Maximale Leistung: 1,1 kW
C-Achse: Auflösung 0,001°
Maximaler Abgreifdurchmesser: 10 mm
Hub Z2: 180 mm
Spannzange: Typ 120E
Werkzeugschlitten X1, Y1:
Werkzeughalterplatte für 5 Aussendrehwerkzeuge (8 x 8 mm)
Querbohr-/Fräseinrichtung:
Anzahl: 4 angetriebene Bohr-/Frässpindeln (ER11)
Leistung: 0,55 kW bei 10.000 U/min
Frontbohrapparat für 4 Bohrspindeln (ER11)
Rückseitenbearbeitung:
Werkzeugträger für 8 Werkzeuge mit Y2-Achse
4 angetriebene Bohr-/Frässpindeln (ER11 modular)
4 feststehende Bohr-/Frässpindeln (ER11 modular)
Leistung: 0,55 kW bei 9.000 U/min
Eilgänge: 32 m/min (Z1, Z2, Y, X2); 24 m/min (X1)
Anschlussleistung: 12 kVA
Steuerung
Typ: Hanwha Fanuc 0iTF Serie
Anzahl Achsen: 6 (X1, Z1, Y1, Y2, X2, Z2)
Simultane 4-Achs-Steuerung
Externes Bedienpanel mit Handrad
9,5 Farbmonitor (LCD/MDI)
Automatische Abschaltfunktion (PowerOff)
Programmüberprüfungsfunktion (Testlauf über Handrad möglich)
Teileförderband mit Auffangschale
Werkzeugbox und Servicewerkzeugsatz
Kühlmitteltank: 140 L
Pneumatische Ausblaseinrichtung der Abgreifspindelzange
Handbuch und Dokumentation in deutscher und englischer Sprache
(Wartungs- und Späneförderer
Stangenlademagazin FMB Turbo 2-20 / 3200 mm C (Stangendurchmesser:
2-23 mm 1 Umrüstsatz und Teleskoprohr)
Maschine elektrisch und mechanisch voll funktionsfähig
Technische Dokumentation vollständig vorhanden
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie
Zwischenverkauf vorbehalten!
Hanwha CNC Swiss Type Lathe XD10 Y2 in Top Condition
Spindle hours
Operating hours
Year of manufacture: 08_2022
Fanuc control of the 0i series
Hanwha CNC Swiss Type Lathe XD10 Y2 with Fanuc Control of the 0i
Series
The Hanwha CNC Swiss type lathe XD10 Y2 is a high-precision Swiss type
automatic lathe with integrated Fanuc control of the 0i series,
designed for machining small diameters in series production. It
features a main spindle, sub-spindle, extensive tooling equipment, and
accessories for efficient manufacturing processes.
Main Spindle
Maximum turning diameter: 10 mm
Maximum spindle bore diameter: 15 mm
Maximum speed: 15,000 rpm
Maximum power: 3.7 kW (Built-in Motor)
Z1 travel: 155 mm
Synchronous rotating guide bushing unit: Type F853
Collet: Type 120E
Sub-Spindle
Maximum speed: 10,000 rpm
Maximum power: 1.1 kW
C-axis: Resolution 0.001°
Maximum pick-up diameter: 10 mm
Z2 travel: 180 mm
Collet: Type 120E

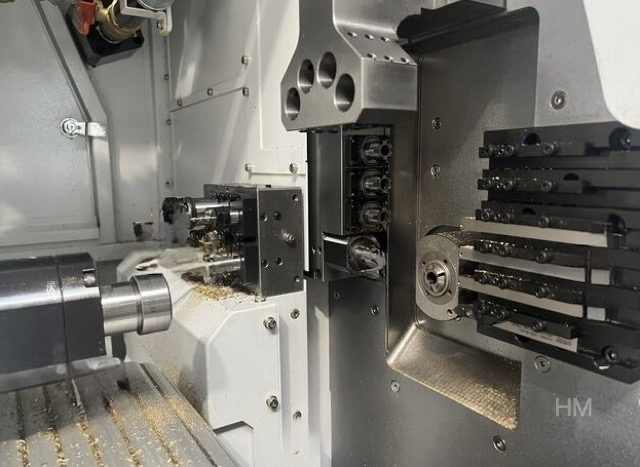

Tool Slide X1, Y1:
Tool holder plate for 5 external turning tools (8 x 8 mm)
Cross Drilling/Milling Device:
Number: 4 driven drilling/milling spindles (ER11)
Power: 0.55 kW at 10,000 rpm
Front drilling apparatus for 4 drill spindles (ER11)

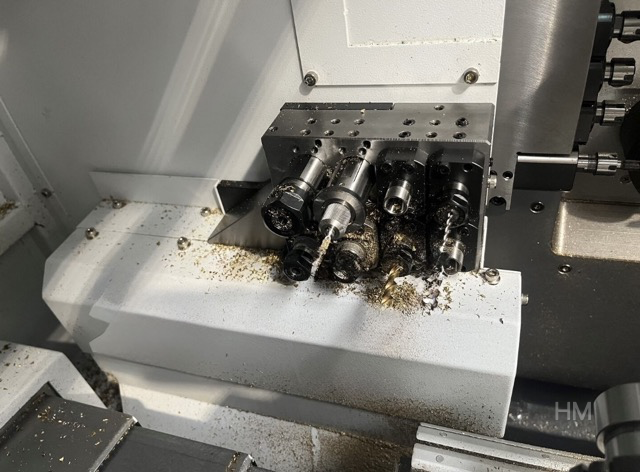

Backworking:
Tool carrier for 8 tools with Y2 axis
4 driven drilling/milling spindles (ER11 modular)
4 fixed drilling/milling spindles (ER11 modular)
Power: 0.55 kW at 9,000 rpm
Rapid traverses: 32 m/min (Z1, Z2, Y, X2); 24 m/min (X1)
Connected load: 12 kVA
Control
Type: Hanwha Fanuc 0iTF Series
Number of axes: 6 (X1, Z1, Y1, Y2, X2, Z2)
Simultaneous 4-axis control
External operating panel with handwheel
9.5 color monitor (LCD/MDI)
Automatic power-off function (PowerOff)
Program check function (test run via handwheel possible)
Parts conveyor belt with collection tray
Toolbox and service tool set
Coolant tank: 140 L
Pneumatic blow-out device for the pick-up spindle collet
Manual and documentation in German and English (maintenance and
operating instructions incl. parameter list and test protocol)
Chip conveyor
Bar loader magazine FMB Turbo 2-20 / 3200 mm C (bar diameter: 2-23 mm,
1 conversion kit and telescopic tube)
Machine electrically and mechanically fully functional
Technical documentation completely available
The machine can be inspected under power by appointment.
Changes and errors in the technical data and specifications as well as
prior sale reserved!
