Standort: Deutschland, Baden-Württemberg Südwest
Zustand: Gebraucht
Hersteller: HANWHA
Modell: XD 20II M
Baujahr: 2016

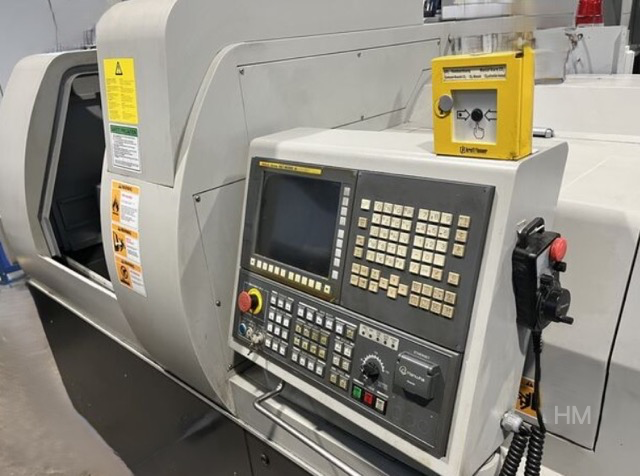

HANWHA CNC-Langdrehmaschine XD-20, Bj. 2016
CNC-Steuerung FANUC 32i-B
Betriebsstunden:
Technische Daten
10,4 Farbmonitor LCD/MDI
HAUPTSPINDEL
Drehdurchmesser: 20 mm
Maximaldrehzahl [U/min]: 10.000
Maximalleistung [kW]: 3,7
Hub Z1 [mm]: 210
Type der Spannzange: 145E / F25
Führungsbüchseneinheit T223
GEGENSPINDEL
Maximaldrehzahl [U/min]: 8.000
Maximalleistung [kW]: 2,2
Z1: 210 mm
5 Aussendrehwerkzeuge 12 x 12 mm
5 angetriebene Bohr-/Frässpindeln
2 x ER16 - 3 x ER11 modular
5 Bohrpinolen
Gegenspindel
2 feststehende Werkzeughalter ER16 modular Max. Bohrtiefe 100mm
Rückseitenbearbeitung
Werkzeugträger für 4 Werkzeuge
2 angetriebene Bohr-/Frässpindeln
2 feststehende Bohr-/Frässpindeln
Teileförderband mit Auffangschalel
Lange Teile Abführung
Löschanlage CO2
Späneförderer mit Kühlmittelpumpe
Stangenlademagazin FMB Turbo 2-20 / 3200 mm
Handbuch und Dokumentation in deutscher und englischer Sprache
Die Maschine kann nach Terminvereinbarung Strom besichtigt werden.
Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie
Zwischenverkauf vorbehalten!
HANWHA CNC Sliding Headstock Automatic Lathe XD20IIM, year of
manufacture 2016
CNC control: FANUC 32i-B
Operating hours: on request
Technical specifications
10.4 color LCD monitor / MDI
MAIN SPINDLE
Bar capacity / turning diameter: 20 mm
Max. spindle bore diameter: 24 mm
Max. spindle speed: 10,000 rpm
Max. power: 3.7 kW
C-axis with 0.001° resolution
Z1 stroke: 210 mm
Collet type: 145E / F25
Synchronized rotating guide bushing unit, type T223
COUNTER SPINDLE
Max. spindle speed: 8,000 rpm
Max. power: 2.2 kW
Max. pick-off diameter: 20 mm
Max. part length (ejection forward): 70 mm
C-axis with 0.001° resolution
Z2 stroke: 210 mm
TOOLING CAPACITY
5 turning tool stations 12 × 12 mm (Arno IK system)
Cross machining unit: 5 driven drilling/milling spindles
? 2 × ER16 + 3 × ER11 modular, power 1.1 kW
Front drilling unit: 5 fixed drilling quills, Ø 22 mm
Counter spindle cross slide: 2 fixed tool holders ER16 modular, max.
drilling depth 100 mm
Backworking unit: tool carrier for 4 tools
? 2 driven drilling/milling spindles ER16 modular
? 2 fixed drilling/milling spindles ER16 modular
EQUIPMENT INCLUDED
Parts conveyor belt with catch tray
Long part ejection unit
CO? fire suppression system
Chip conveyor with coolant pump
Bar loader FMB Turbo 2-20 / 3200 mm (bar diameter 2-23 mm)
Manuals and documentation in German and English
The machine is under power and can be inspected by appointment.
Technical data subject to change, errors and prior sale reserved!
