Ausgezeichneter Zustand – Voll betriebsfähig – Beladen /
Transport möglich!
1. Arbeitsbereich der Folien
Bewegung:
Tabelle - X-Achse: 20"
Sattel – Y-Achse: 12"
Schleifkopf – W-Achse: 18"
Feeds:
X&Y-Achsen – Arbeiten & Schnellen: 0 - 47 IPM
- W-Achse: 35,5 IPM
Genauigkeit – X&Y-Achsen: 0,00008"
Tabelle:
- Größe: 23,6" (L-R) x 15" (F-B)

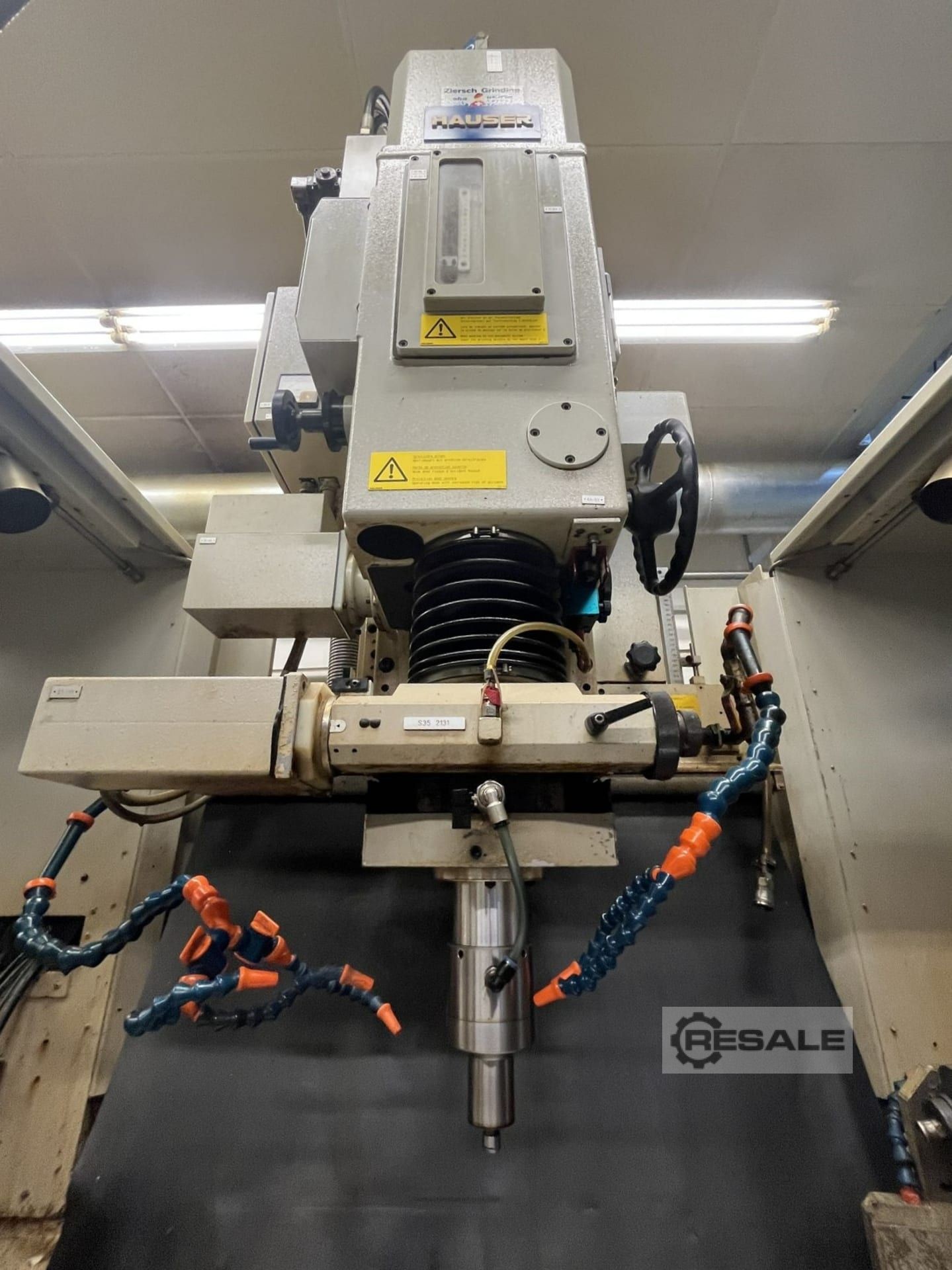

2. Arbeitsbereich des Schleifkopfes
Schleifgeschwindigkeiten:
- mit Schleifmotoren: 4.500 - 80.000 U/min
- mit Schleifturbinen: bis zu 100.000 und 160.000 U/min
Planetarische Geschwindigkeit:
- C Stufenlos einstellbar: 0 - 300 U/min
- NC/C Stufenlos einstellbar: 0 - 5 U/min
Schlaggeschwindigkeit Z:
- mit Rapid Hub Z - Stufenlos.: 0,02 - 472 IPM
- mit NC/Z-Hydraulik: 0 - 59 IPM
Spindelhülse schleifen:
- Schlaglänge Z – Stufenlos (Schnellhub Z): 4,32"
- Hublänge Z (Manueller Modus): 4,72"
- Durchmesser: 3,94"
Radialer Zuführbereich der Schleifscheibe - NC/U: 0,21"
Zylindrische Mahlkapazität:
- mit Verlängerungsplatte: 14,12"
- ohne Verlängerungsplate: 9"
Taper Grinding Range – divergent und konvergent:
- Eingeschlossener Winkel – Maximal: 16 Grad.
- Schleiftiefe mit maximalem Winkel: 1,73"
Abmessungen – Nur Maschinen: 96" (L-R) x 93" (F-B)
Höhe – abhängig von der Position der Spindel Z: 104" - 127"
AUSGESTATTET MIT:

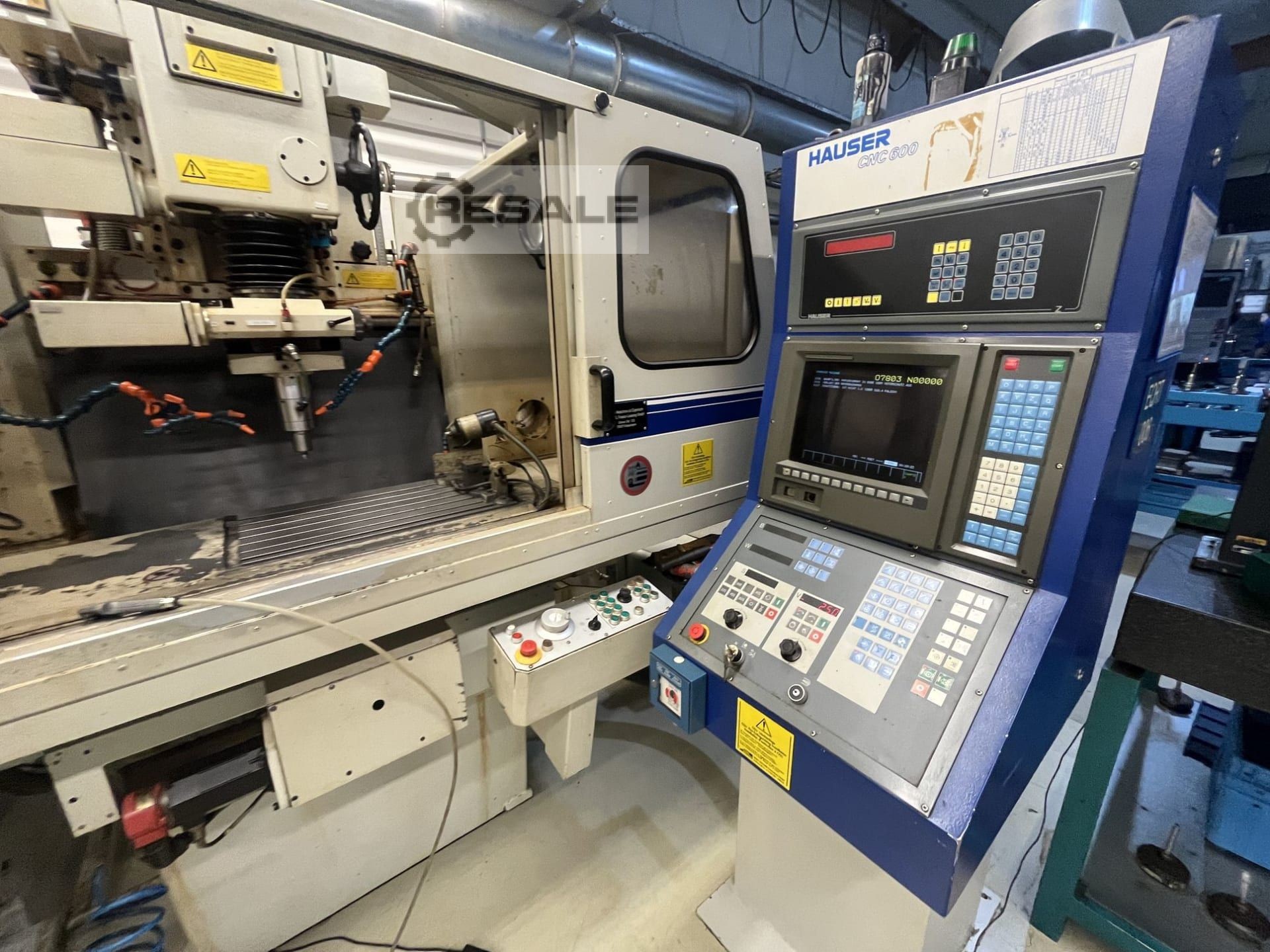

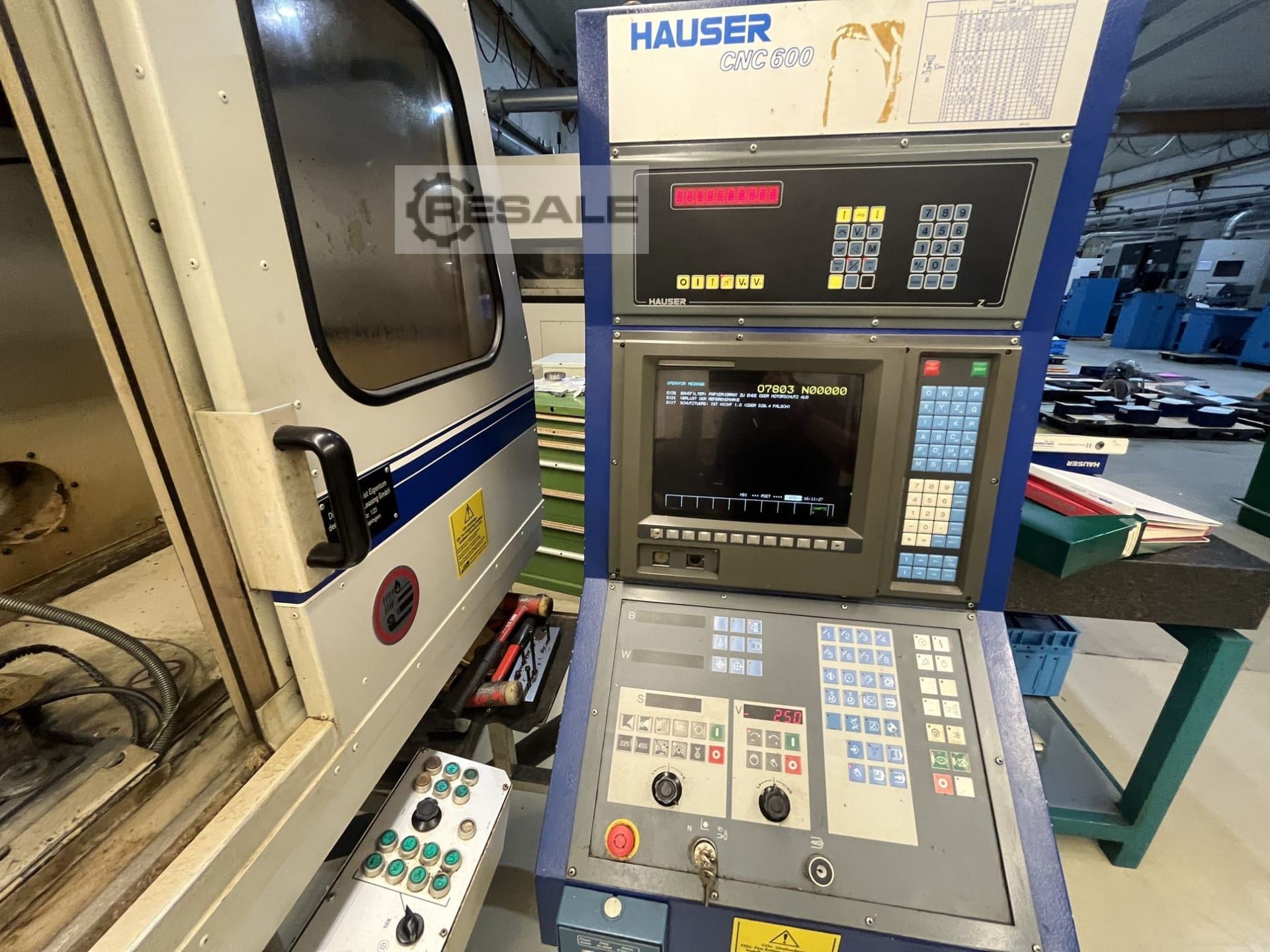

GE Fanuc Series 15M Control
(3) Hochgeschwindigkeitsturbinenspindeln
CBN-Dressing-Gerät mit HF-Antrieb und Motor, Adj. Bereich -10 Grad /
+ 100 Grad.
Hauser Schlitzschleifaufsatz Typ MF 90/079
Kühlmittelfiltrationssystem
Umwelttechnik 99 Ölnebeltrenner
Bücher & Handbücher
