Koordinatenschleifmaschinen HAUSER S40-400

Metallbearbeitungs- und Werkzeugmaschinen / Schleifmaschinen / Koordinatenschleifmaschinen

Hersteller: HAUSER

Modell: S40-400

Maschinentyp: Koordinatenschleifmaschinen

Eintrags-Nr.: 167483051

Anzahl: 1

Datum: 10.07.2025

Baujahr: Gebrauchtmaschine

Standort: Land-fr Frankreich 73240 Saint-Genix-les-Villages

Preis:


Maschine auf Lager: Ja

Positionsnummer des Verkäufers: 90128

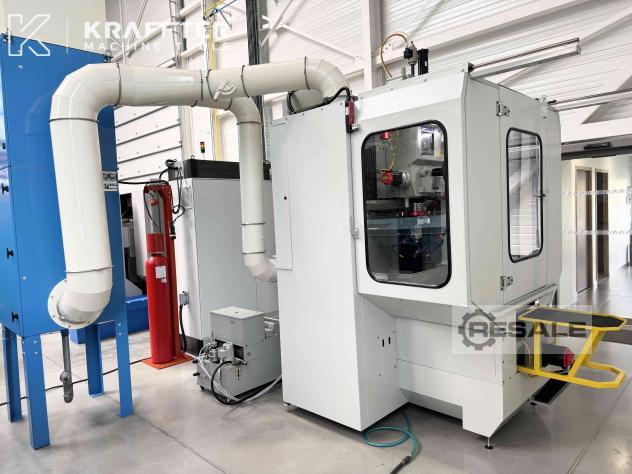

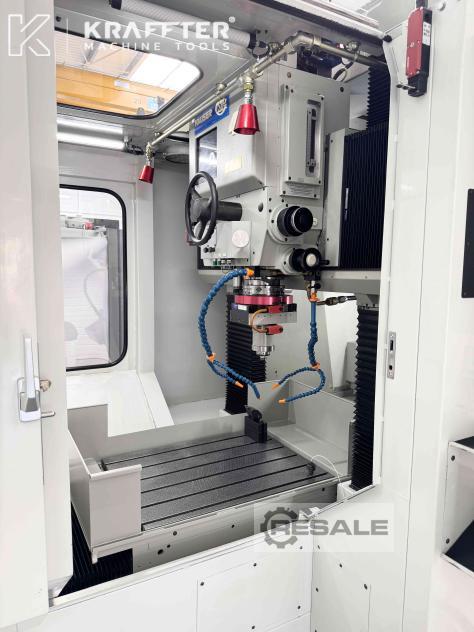

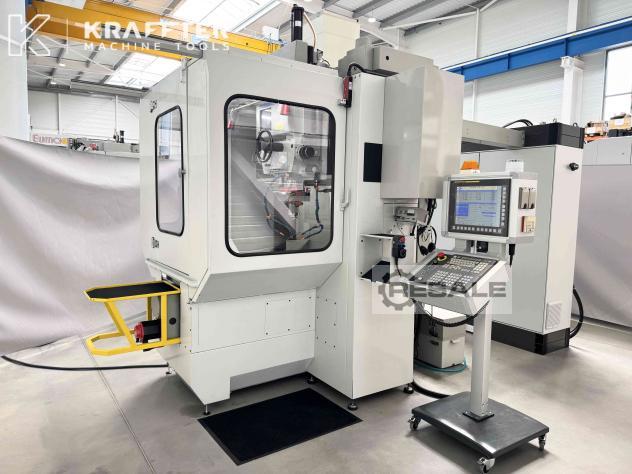

Rectifieuse par coordonnées CNC HAUSER S40-400



CN rétrofité en 2020.


CARACTÉRISTIQUES TECHNIQUES:

Course axe X : 650 [mm]
Vitesse maxi. course axe X : 4000 [mm/min]
Vitesse avances de travail axe X : 0 - 1800 [mm/min]
Course axe Y : 450 [mm]
Vitesse avances de travail axe Y : 0 - 1800 [mm/min]
Course axe Z : 130 [mm]
Vitesse mini. course axe Z : 0.5 [mm/min]
Vitesse maxi. course axe Z : 12000 [mm/min]
Fréquence course axe Z : max. 4 [Hz]
Course axe W : 500 [mm]
Vitesse axe C (planétaire) : 5 - 250 [rpm]
Vitesse maxi. course axe W : 800 [mm/min]
Course axe U (avance radiale) : 5.5 [mm]
Distance entre colonnes : 750 [mm]
Longueur table : 770 [mm]
Largeur table : 630 [mm]
Passage libre entre le moteur de meulage et la table : 585 [mm]
Poids maxi. admissible sur la table : 500 [Kg]
Tension d'alimentation : 400 [V]
Poids : 4550 [Kg]


ÉQUIPEMENTS INCLUS:

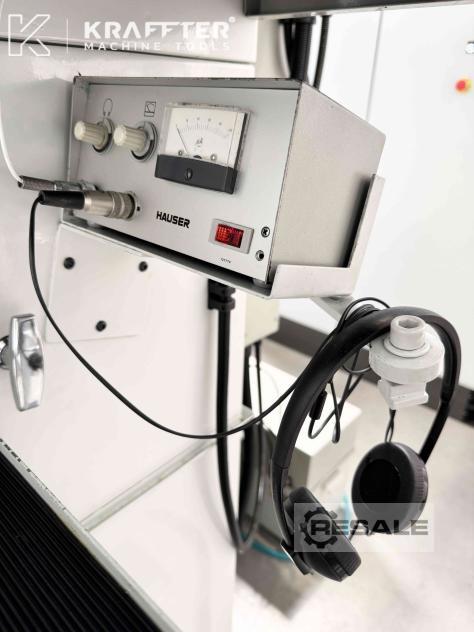

1 dispositif de détection d'outil HAUSER
1 centrale d'aspiration de brouillard d'huile DONALDSON type DMC-D1,
2 moteurs de meulage 45 S, vitesse 9000 - 4500 [tours/min] - référence: 144017,
1 moteur de meulage 80 S, vitesse 40000 - 80000 [tours/min] - référence: 144021,
1 turbine de rectification T10- vitesse: 100'000 [tours/min] - référence: 157420,
1 porte-turbine avec filtre - référence: 166497,
1 dresseur sur table, pivotable à 200 [°] - référence: 194590
1 bac d'arrosga e+ filtration papier
6 pinces de serrage
1 manuel d'opérateur en Français.



TRAVAUX DE RÉTROFIT RÉALISÉS EN 2020:

PARTIE ELECTRIQUE:

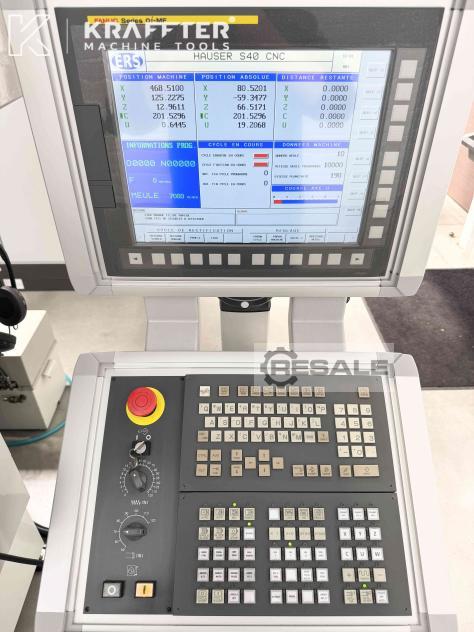

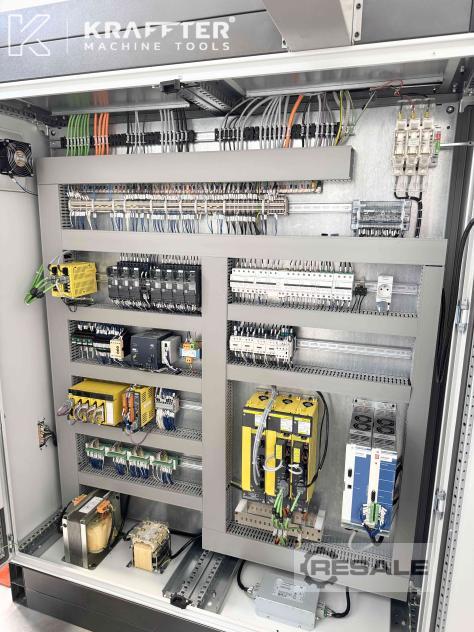

Fourniture d'une armoire électrique équipée d'une commande numérique type Fanuc 0iF,
Fourniture d'un pupitre pour Fanuc avec écran et clavier 15",
Axes pilotés par la commande numérique X, Y, Z, C et U,
Câblage de l'armoire électrique,
Câblage machine avec le remplacement de tous les capteurs et câbles,
Raccordement et mise sous tension de l'armoire électrique,
Réglage des asservissements d'axes,
Mise en place et programmation des cycles et pages conversationnelles pour HAUSER.


PARTIE MÉCANIQUE:

Fourniture des adaptations moteurs d'axe,
Fourniture d'un joint tournant électrique,
Grattage et mise en géométrie de la surface table,
Crobewu Rirjn Ua H Rwed

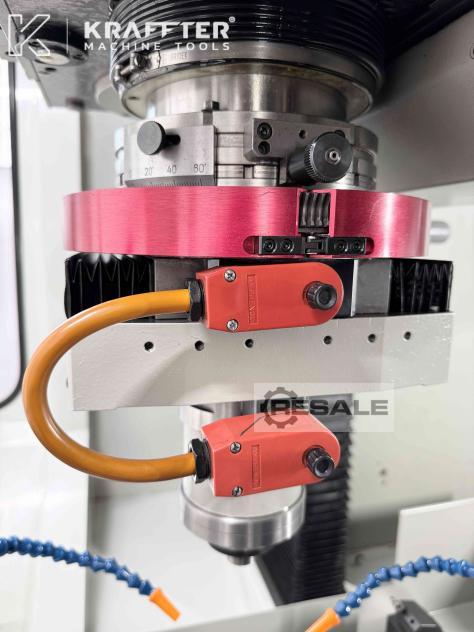

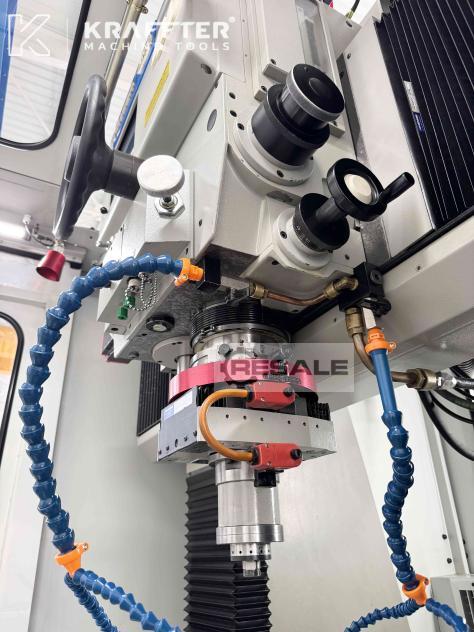

Remontage de l'ensemble de la tête et adaptation des moteurs Fanuc sur les axes C et U,
Mise en place de tous les systèmes de mesure (dont 2 règles en verre HEIDENHAIN sur les axes X et Y).


COMPLÉMENT DE DÉVELOPPEMENT CYCLES:

Développement d'un cycle Alésage Borgne et développement des pages conversationnelles associées,
Modification de la programmation conversationnelle de l'axe U : passage d'une programmation avec diamètre de pièce à une programmation au
rayon, dans tous les cycles de rectifications existants,
Modification des données de meules renseignées au rayon à la place des diamètres,
Modification de tous les cycles de taillage de meule, droit, formes et ISO,
Modification de toutes les compensations de taillage dans tous les cycles de rectification.


Descriptif technique à titre indicatif, sans engagement de notre part
Diese Maschine auf Facebook
Diese Maschine als verkauft

Anfrageformular

Sind Sie Händler?

Bitte senden:

Gesuchsanfrage?

Kopie an Sie?

Eingabedaten speichern?

Rectifieuse par coordonnées CNC HAUSER S40-400



CN rétrofité en 2020.


CARACTÉRISTIQUES TECHNIQUES:

Course axe X : 650 [mm]
Vitesse maxi. course axe X : 4000 [mm/min]
Vitesse avances de travail axe X : 0 - 1800 [mm/min]
Course axe Y : 450 [mm]
Vitesse avances de travail axe Y : 0 - 1800 [mm/min]
Course axe Z : 130 [mm]
Vitesse mini. course axe Z : 0.5 [mm/min]
Vitesse maxi. course axe Z : 12000 [mm/min]
Fréquence course axe Z : max. 4 [Hz]
Course axe W : 500 [mm]
Vitesse axe C (planétaire) : 5 - 250 [rpm]
Vitesse maxi. course axe W : 800 [mm/min]
Course axe U (avance radiale) : 5.5 [mm]
Distance entre colonnes : 750 [mm]
Longueur table : 770 [mm]
Largeur table : 630 [mm]
Passage libre entre le moteur de meulage et la table : 585 [mm]
Poids maxi. admissible sur la table : 500 [Kg]
Tension d'alimentation : 400 [V]
Poids : 4550 [Kg]


ÉQUIPEMENTS INCLUS:

1 dispositif de détection d'outil HAUSER
1 centrale d'aspiration de brouillard d'huile DONALDSON type DMC-D1,
2 moteurs de meulage 45 S, vitesse 9000 - 4500 [tours/min] - référence: 144017,
1 moteur de meulage 80 S, vitesse 40000 - 80000 [tours/min] - référence: 144021,
1 turbine de rectification T10- vitesse: 100'000 [tours/min] - référence: 157420,
1 porte-turbine avec filtre - référence: 166497,
1 dresseur sur table, pivotable à 200 [°] - référence: 194590
1 bac d'arrosga e+ filtration papier
6 pinces de serrage
1 manuel d'opérateur en Français.



TRAVAUX DE RÉTROFIT RÉALISÉS EN 2020:

PARTIE ELECTRIQUE:

Fourniture d'une armoire électrique équipée d'une commande numérique type Fanuc 0iF,
Fourniture d'un pupitre pour Fanuc avec écran et clavier 15",
Axes pilotés par la commande numérique X, Y, Z, C et U,
Câblage de l'armoire électrique,
Câblage machine avec le remplacement de tous les capteurs et câbles,
Raccordement et mise sous tension de l'armoire électrique,
Réglage des asservissements d'axes,
Mise en place et programmation des cycles et pages conversationnelles pour HAUSER.


PARTIE MÉCANIQUE:

Fourniture des adaptations moteurs d'axe,
Fourniture d'un joint tournant électrique,
Grattage et mise en géométrie de la surface table,
Crobewu Rirjn Ua H Rwed
Remontage de l'ensemble de la tête et adaptation des moteurs Fanuc sur les axes C et U,
Mise en place de tous les systèmes de mesure (dont 2 règles en verre HEIDENHAIN sur les axes X et Y).


COMPLÉMENT DE DÉVELOPPEMENT CYCLES:

Développement d'un cycle Alésage Borgne et développement des pages conversationnelles associées,
Modification de la programmation conversationnelle de l'axe U : passage d'une programmation avec diamètre de pièce à une programmation au
rayon, dans tous les cycles de rectifications existants,
Modification des données de meules renseignées au rayon à la place des diamètres,
Modification de tous les cycles de taillage de meule, droit, formes et ISO,
Modification de toutes les compensations de taillage dans tous les cycles de rectification.


Descriptif technique à titre indicatif, sans engagement de notre part
