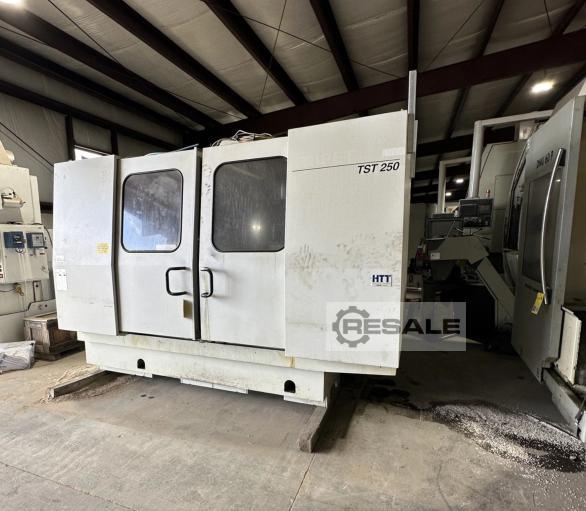

Universal-Rundschleifmaschine HAUSER TRIPET TSCHUDIN AG
Schleifbereich
Durchmesser: Innen/Außen 400/200 mm
Länge: 250mm
Werkstückspindel
Höhe der Spitzen: 260 mm
Spindelende: Camlock 6"
Max. Werkstückgewicht: 100 kg
Formgenauigkeit: <0,0005 mm
Spindelaufnahme: MK 5
Drehzahlbereich: 45-1500 U/min
Axiale Verstellung: 350 mm
Arbeitsspindel/C-Achse
Auflösung: 3"
Max. Drehzahl ohne Interpolation: 1000 U/min
Max. Drehzahl mit Interpolation 280 U/min
Längsschlitten/Z-Achse
Verfahrbereich: 700 mm
Antrieb: AC-Motor
Auflösung: 0,0001 mm
Programmierung: 0,0001 mm
Fahrgeschwindigkeitsbereich: 0-20 m/min
Querschlitten/X-Achse
Verfahrbereich: 550 mm
Antrieb: AC-Motor
Auflösung: 0,0001 mm
Programmierung: 0,0001 mm
Fahrgeschwindigkeitsbereich: 0-18 m/min
Kippschlitten/B-Achse
Neigungsbereich: -15"/+35"
Antrieb: manuelle Verstellung
Auflösung: 1 Teilung = 30"

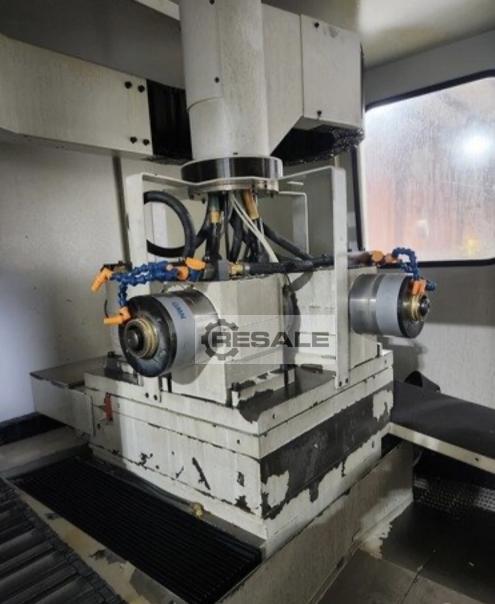

Schleifspindelstock/T-Achse
Riemenspindeln: T2, T4
Drehzahlbereich: 9.000-90.000 U/min
Leistungsaufnahme: ca. 60 kVA
USA
