x-Weg: 500 mm
y-Weg: 650 mm
z-Weg: 520 mm
Steuerung:
Heidenhain iTNC530
Gesamtleistungsbedarf:
kW
Maschinengewicht ca.: t
Raumbedarf ca.: m
CNC
Steuerung Heidenhain iTNC530

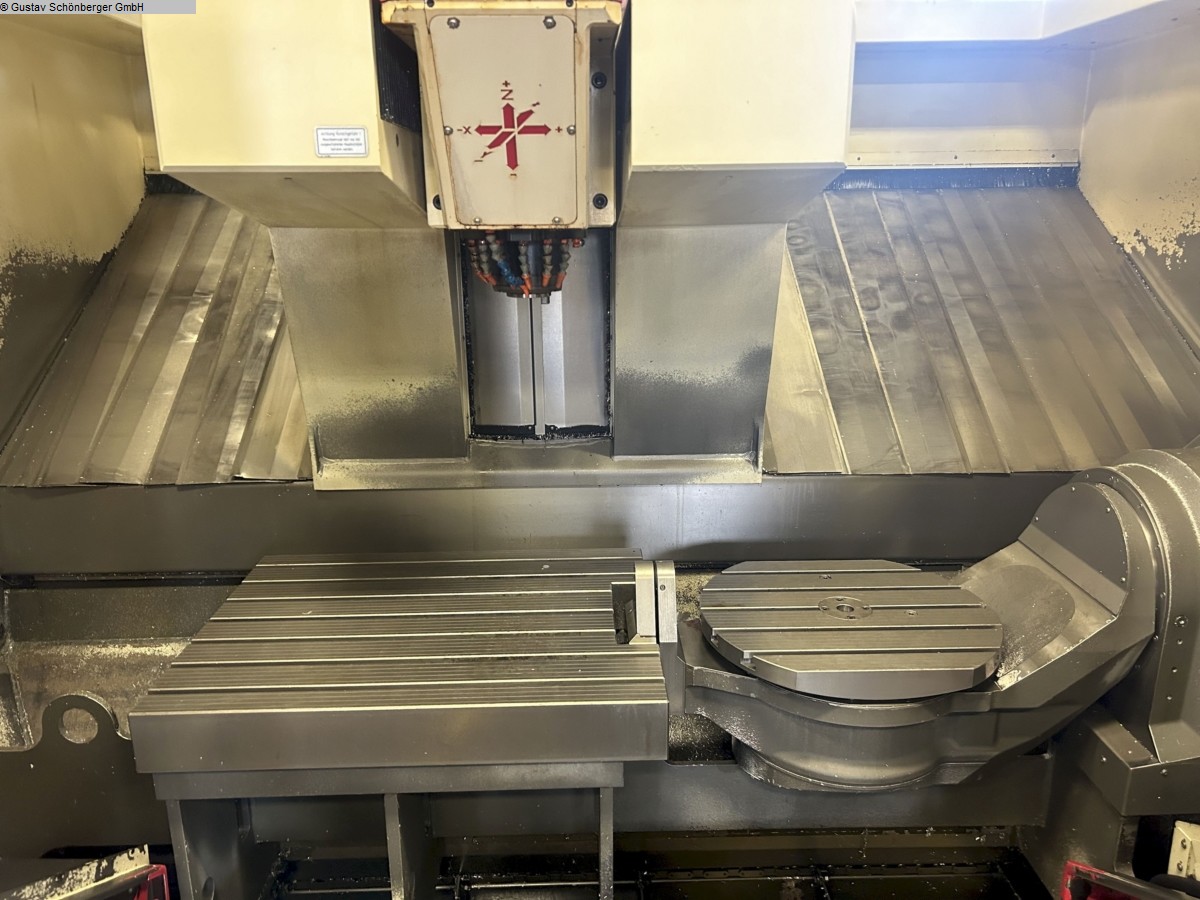

NC-Dreh-Schwenktisch rechts
fest

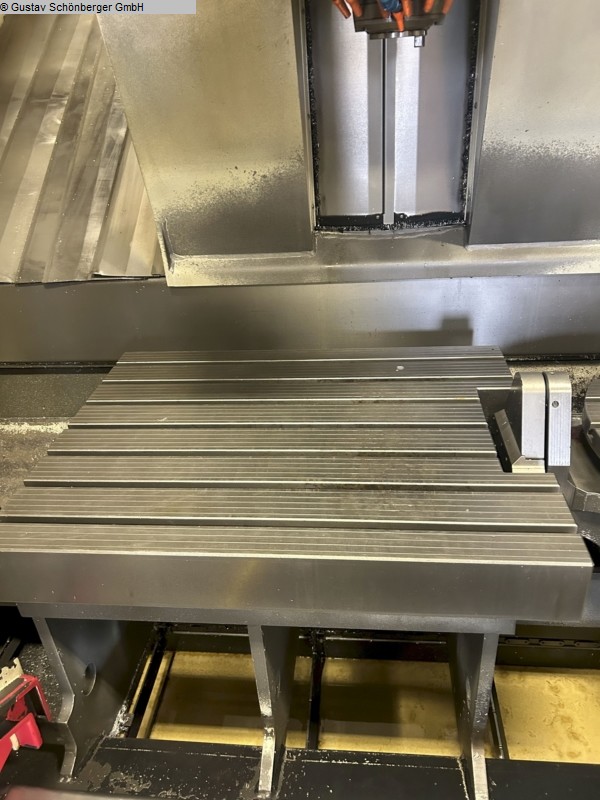

eingebauter Tisch links
30-fach Werkzeugwechsler
el.

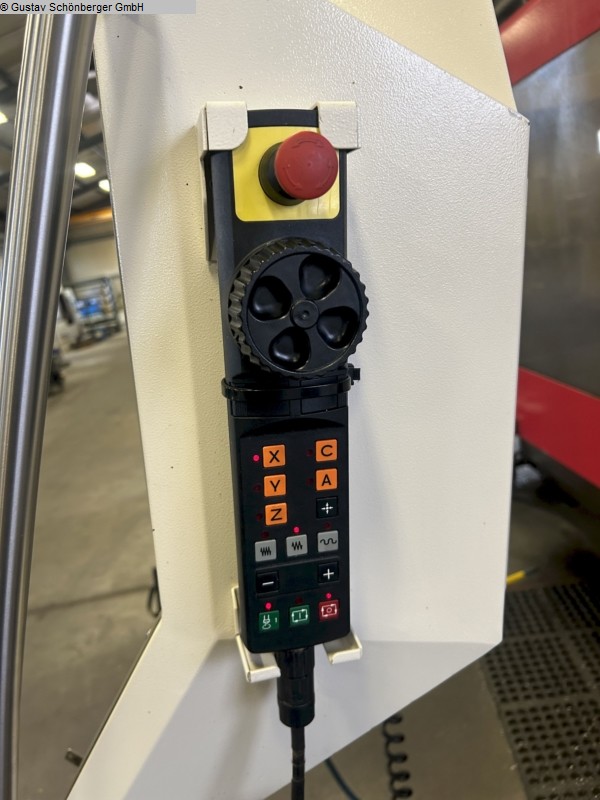

Handrad
IKZ (20 bar)
Späneförderer
CNC control
Heidenhnain iTNC530
Technische Daten / technical
details:
Verfahrweg X/ X-travel 1200 mm
Verfahrweg
Dreh-Schwenkbereich in X / X-travel rotary swivel side 500
mm
Verfahrweg fester Maschinentischbereich in X / X-travel fixed
table side 570
mm
Verfahrweg Y / Y-travel 650
mm
Verfahrweg Z / Z-travel 520 mm
A-Achse / A-axis
+90 / -110 °
C-Achse / C-axis 360 °
Spindelaufnahme
/ spindle taper SK40
Drehzahlbereich / spindle speed
30-8000 UpM /rpm
Vorschub / infeed 0-45000
mm/min
Schwenk-Rundtischabmaße / swivel rotary dimension 520 x
420 mm
Störkantendurchmesser / interfering edge diameter
610 mm
Höhe des Stützlagers / height of the support bearing
90 mm
Fester Tisch Abmaße / fixed table dimension 700 x
600 mm
Werkzeugwechselmagazinplätze / number of tool places in
changer 30
Antriebleistung / drive capacity 22
kW
Gewicht ca. / weight 8500 kg
Technische Daten,
Zubehör und Beschreibung der Maschine sind unverbindlich -
Technical data, accessories and description of the machine are
not binding.
