x-Weg: 800 mm
y-Weg: 630 mm
z-Weg: 560
mm
Gesamtleistungsbedarf: 60 kW
Maschinengewicht ca.: 12.5
t
Raumbedarf ca.: m
H E L L E R
CNC – gesteuertes
horizontales 5 Seiten - Bearbeitungszentrum
Type FST- MC
160/800 / E
Baujahr 1999 – aber nur ca. 500 h im
Einsatz
__________________________________________________________
___
Arbeitsbereich: Längshub X-Achse 800
mm
Vertikalhub Y-Achse 630 mm
Querhub
Z-Achse 560 mm
NC-Rundtisch-Kippen
A-Achse 180.000 °
Drehen
B-Achse 360.000 °
max. Werkstück-Größe
ca. 450 x 450 x 340 mm
(größere Abmessungen mit
Einschränkungen möglich)
Paletten-Größe ca. 450 x 620
mm
Werkzeugaufnahme HSK 63A
Spindeldrehzahlen stfl. 63 -
20.000 U/min
Vorschübe/Eilgänge XYZ 1 - 70.000
mm/min
Spindelantriebleistung 24 kW
Gesamtantrieb ca.
60 kW - 400 V – 50 Hz
Gewicht ca. 12.500
kg
Zubehör / Sonderausstattung:
• 5-Achsen
CNC-Bahnsteuerung SIEMENS SINUMERIK 840 D für eine echte
5
Seiten Bearbeitung
• Werkstück-Handling System: Werkstück
wird auf Palette außerhalb montiert
und über eine Rollenbahn in
eine Hebe-/Dreheinrichtung eingebracht,
diese Einrichtung
verbringt die Palette dann auf den Dreh- und Kipptisch zum
automatischen Spannen und Bearbeiten.
• 40-fach
Werkzeugmagazin mit Wzg.-Einlegeplatz,
Laser-Wzg.-Bruchkontrolle
• innere KM-Zufuhr HD-50
bar
• aufwändige Kühlmittelaufbereitungsanlage mit Filter
und Temperierung
• Ölnebelabsaugung
• Separates
Kühlaggregat für Motorspindel und Schaltschrank
• Co2
Feuerlöschanlage Späneförderer und komplette
Rundumverkleidung
• Großzügiges Podest für das Personal
und Überwachung, Höhe 600 mm,
Preis ab Lager zzgl.
MwSt.______________________________€___89.000.--_
Die
Maschine kommt aus der Entwicklungsabteilung eines Fahrzeugbauers und
wurde
nur
zu Versuchszwecke eingesetzt. Der damalige
Neupreis lag bei ca. 1,3 Mio DM.
Es bietet sich hier eine seltene
Gelegenheit für die mittlere Serienfertigung.
Insbesondere
bestens geeignet für die Aluminium-Bearbeitung
H E L L E R
(Germany)

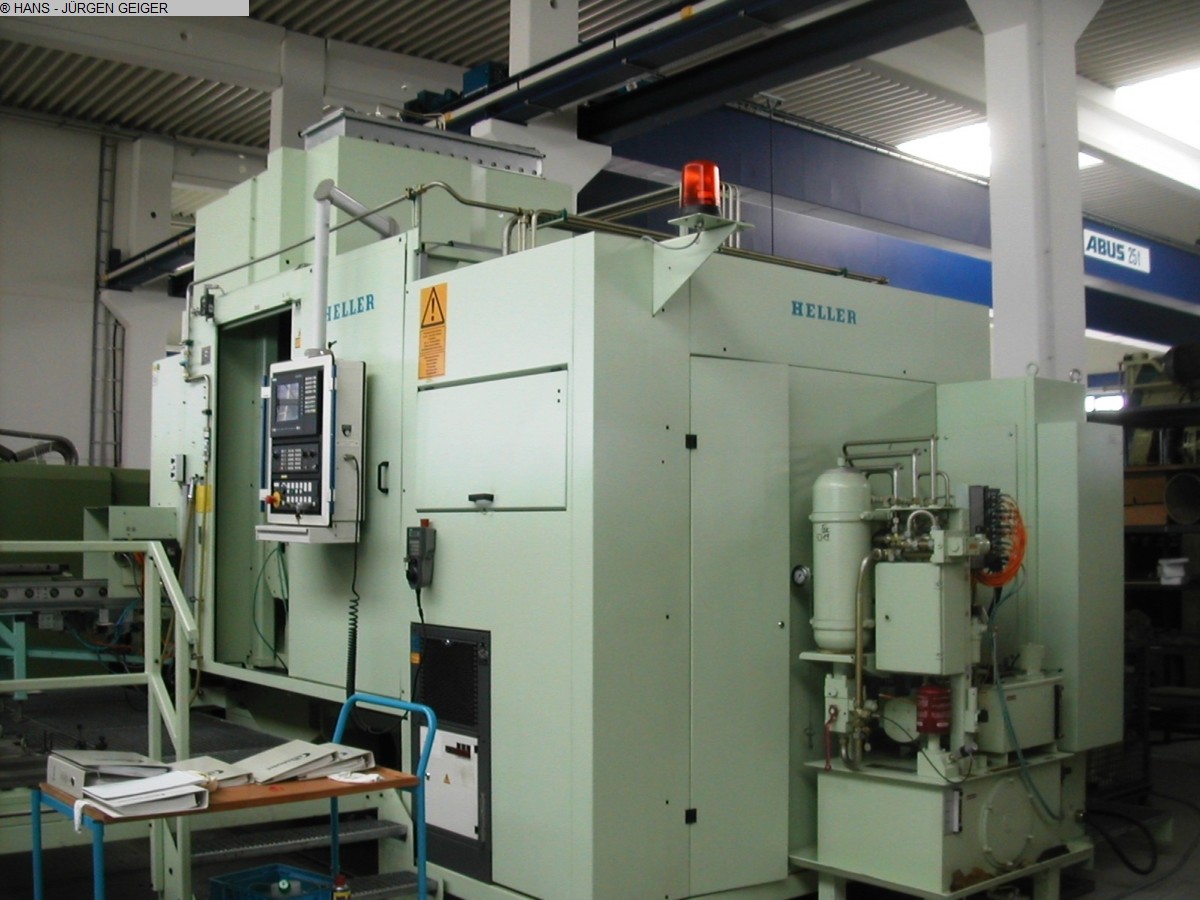

5 Axis - CNC Controlled Horizontal
Machining Centre
Model FST- MC 160 / 800 / E
Year 1999
Only approx.
500 hours in operation
Working range:
Longitudinal stroke X axis 800 mm
Vertical stroke
Y axis 630 mm
Cross stroke Z axis 560
mm
NC rotary table Tilting A axis 180 °
Turning B axis 360 °
max. size of workpiece approx.
450 x 450 x 340 mm
(larger workpiece sizes in exceptions
possible)
Size of pallet, approx. 450 x 620 mm
Tool
holder HSK 63A
Spindle speeds, infinitely variable
63 – 20,000 rpm
Feeds / quick feeds XYZ 1 –
70,000 mm/min
Spindle drive approx.. 24
kW
Total electrical load, approx. 60 kW - 400 V - 50
Hz
Weight, approx. 12,500 kg
Accessories /
Special Features
5-Axis SIEMENS CNC Path Control, Model
SINUMERIC 840 D, allows working
operations on 5 sides.

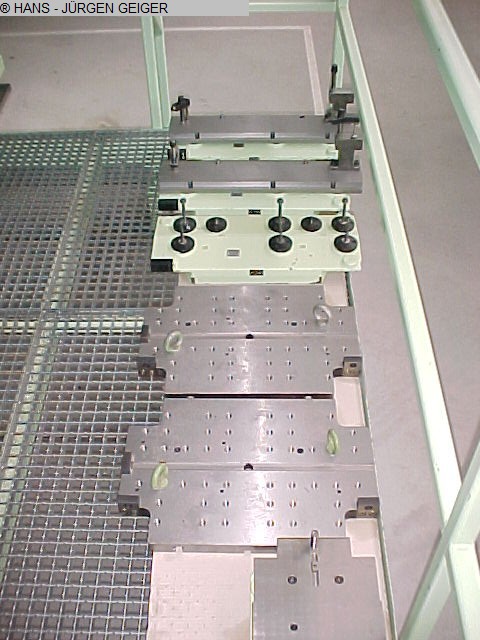

Workpiece handling system: Workpiece is mounted on a pallet outside
the
machine and is transported via a conveyor into a
lifting/turning device, which
brings the workpiece onto the
table,
Pallet is automatically clamped and machined.
40-position tool magazine with tool replacement door, and
laser-operated
tool breakage control.
Internal high
pressure coolant supply, 50 bar.
Coolant preparation unit with
filter and temperature control.
Oil mist exhaust.
Separate cooling aggregate for motor spindle and switch cabinet.
CO² fire extinguisher. Chip conveyor. Complete covers
for
the working area.
Machine comes from the design
department of a car manufacturer and was only
used for trials.
The new price in 1998 was approx. 1.3 million DM (EUR
650,000.00). The machine is very suitable for medium-sized
production series.
Ideal for aluminium, cast iron,
etc.
