x-Weg: 650 mm
y-Weg: 600 mm
z-Weg: 500 mm
Steuerung: iTNC
530 Heidenhain
Hauptspindel::
Drehzahl: 18.000
U/min
Antriebsleistung - Hauptspindel: 10 / 15
kW
Werkzeugaufnahme: HSK A 63

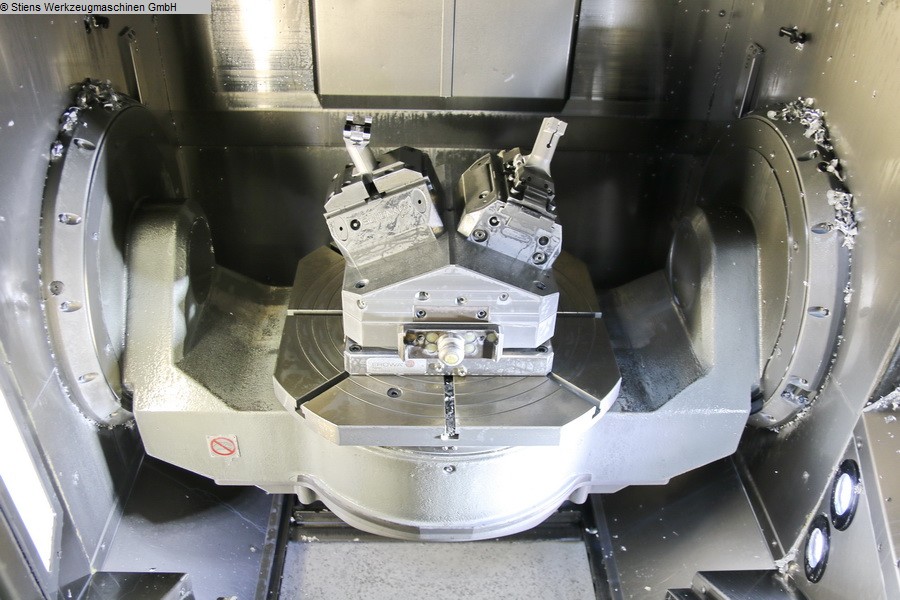

Schwenk-Rundtisch::
Rundtisch-Durchmesser: 630 mm
Zentrierbohrung: 32 H7
Schwenkbereich: A: +30 / -115 °
drehbar: C: 360 °
max.
Tischbelastung: 1.000 kg
Werkzeugwechsler::
Anzahl der
Werkzeugplätze: 32 pos.
Werkzeugaufnahme: HSK A 63
max.
Werkzeugdurchmesser: 80 mm
max. Werkzeugdurch. bei freier
Nachbarbox.: 125 mm
max. Werkzeuglänge: 300 mm
max.
Werkzeuggewicht: 8 kg
Vorschübe::
Eilgang ( X / Y / Z ): 60
m/min
Beschleunigung: 10 m/s²
Vorschubkraft: 8.500
N
Gesamtleistungsbedarf: 43 kVA
Maschinengewicht ca.: 9,5
t
Raumbedarf ca.: 15 x 7,5 x 3,5 m
NC-Schwenkrundtisch:
Werkzeugwechsler: 32 pos. + 157 pos. extern
Kühlmitteleinrichtung:
innere Kühlmittelzufuhr:
Hochdruckkühlung: 80 bar
Späneförderer:
Ölnebelabsaugung:
Signallampe:
Papierbandfilter:
Spindelölkühler:
Palettenwechsler: 66 pos.
Werkzeugeinmessung:
Meßtaster: Renishaw OMP 40-2LS
Meßtaster: Heidenhain TS 440
elektr. Handrad: (Kuka)
5

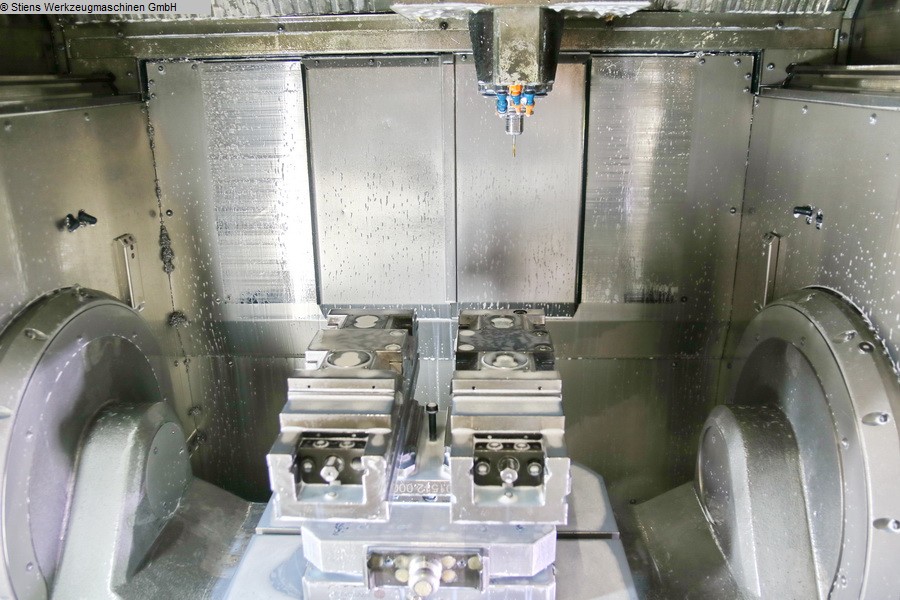

Achsen - CNC Bearbeitungszentrum Universal
Hermle - C 30
U

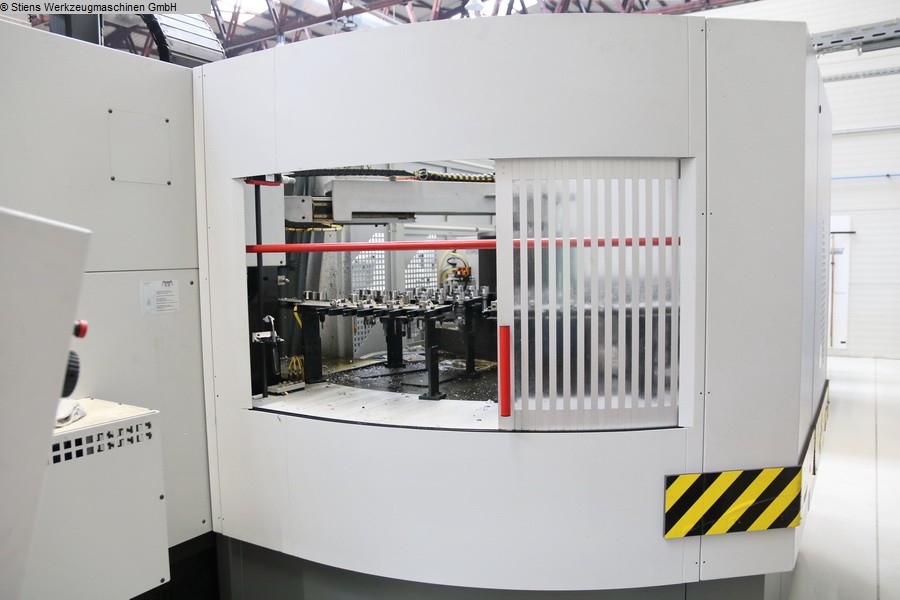

Hermle Fertigungszelle besteht aus:
- 2x Hermle C
30 U
Linearachsen Dynamikversion
6-fach
Drehdurchführung
Blasluft durch Spindelmitte
Automatische Kabinentür
Rotierendes Klarsichtfenster
- 1x Kuka KR 180 R2900 prime
6 Achsen
Traglast: 180 kg
Reichweite: 2.896 mm
66x Plätze
für Werkstückpaletten
2x Wechselplätze
1x
Wendestation
8x Greiferplätze
- inkl. 1x
Schunk Greifer
- inkl. 66x Werkstückpaletten
- inkl. 64x HSK
63 Aufnahmen
- inkl. 20x Spannzangen
- inkl. 2x
Spänewagen
Auch als Einzelmaschine Hermle C 30 U
verfügbar.
