Artikelnummer: 0079
Marke: HIRZT - ITALIEN

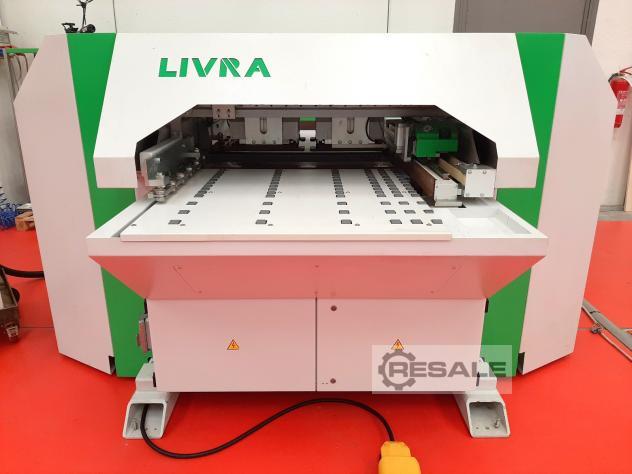

Modell: LIVRA/5 - CE Norm
Punkt-zu-Punkt-Durchlaufbohrmaschine mit Bohrung von unten für
Möbel, Küchen, maßgefertigte Möbel, Badmöbel, Paneele, für
Tischlerei und verschiedene - CE-Norm
Funktionen:
Volle Flexibilität: Null-Abbindezeit
Hohe Produktivität: sehr kurze Zeit für das Be- und Entladen der
Platten
Grafischer und parametrischer CN
4 NC-Achse:
Achse X : Bewegung der Platte durch Klemmen

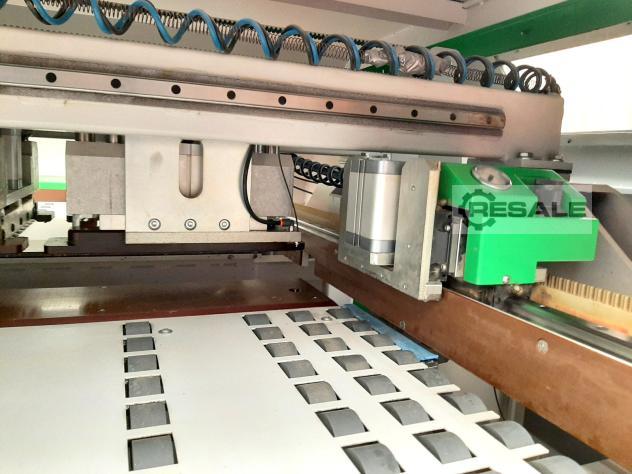

Achse Y : Bewegung des Bohrkopfes
Achse Z : vertikale Bewegung des Bohrkopfes
Achse X : Mikrokopfbewegung für Front-/Rückbohren
Kreissäge für Zuschlagstoffe
Volle Produktivität: Bei der Serienbearbeitung ermöglicht das
Entladesystem eine hohe Produktivität - es ist möglich, Sequenzen
von großen und kleinen Chargen mit einer Reduzierung der Positionier-
und Ladezeiten zu verarbeiten
Vorteil des Bohrens von unten - 1.Reinigung: Durch das Bohren von
unten wird die gute Oberfläche der Platte vor gefährlichem Kontakt
geschützt - 2. Finish: Das Bohren von unten eliminiert definitiv
Späne aus dem Loch und erreicht ein hohes Finish - Die automatische
Zuführung mit mehreren Geschwindigkeiten zur Bohrposition macht den
Prozess zu einer hohen Leistung für den Zeitaufwand und die
Präzision

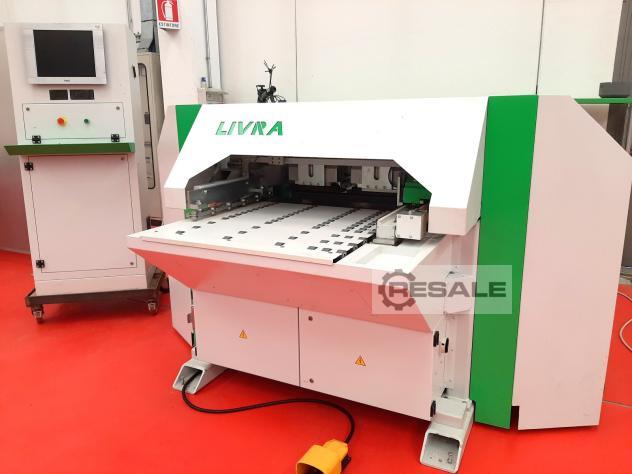

NC mit PC Office auf separater Schaltfläche, Farbdisplay 17",
CD-ROM-Leser, Netzkarte, USB und Maus - Grafische Plattform, die
vollständig mit "objektorientierter" Technologie entwickelt wurde -
Integriertes CAD/CAM-System für die einfache Erstellung von
parametrischen 3D-Zeichnungen und deren Übersetzung in die
ISO-Sprache - Schnittstelle zu anderen CAD-Systemen und Import/Export
von Zeichnungen in verschiedenen Formaten
Schritt-für-Schritt-Bearbeitung der Klemmen: Die schrittweise
Zuführung der Platten mit Klammern, die in die Ladeposition
zurückkehren, erfolgt nur bei blockierter Platte, um Fehler bei der
Positionierung der Platte zu vermeiden - Bohren mit sehr hoher
Präzision ohne Begrenzung der Plattenlänge
Technische Daten:
4 NC-Achsen
Arbeitsgeschwindigkeit 60 mt/1'
Spindeln RPM 3400
Standard für die Prüfung des Anfangs-Ende-Panels
Durchmesser des Sauganschlusses - Nr. 1 Durchmesser 140 - Nr. 1
Durchmesser 100
Luftdruck 6 bar
Leistung Kw 4,8
Gesamtabmessungen: Maschine mm 2400 x 2250 x 1450 h - Schaltschrank mm
700 x 750 x 1700 h
Gewicht kg 1100
Italien
