Sonstige Bohrmaschinen HMB PBD 700 E3 + 400 DG 700

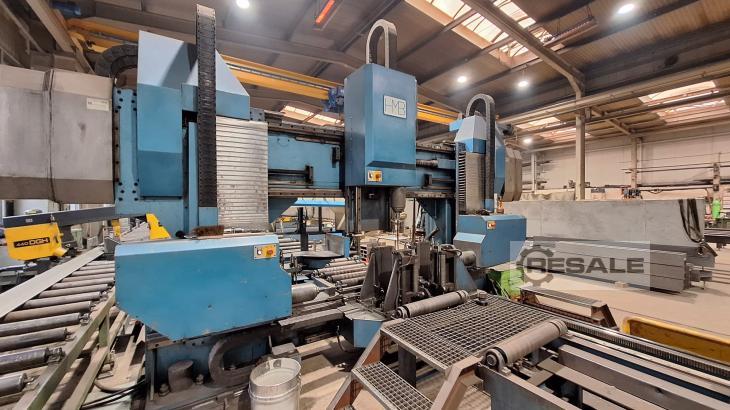

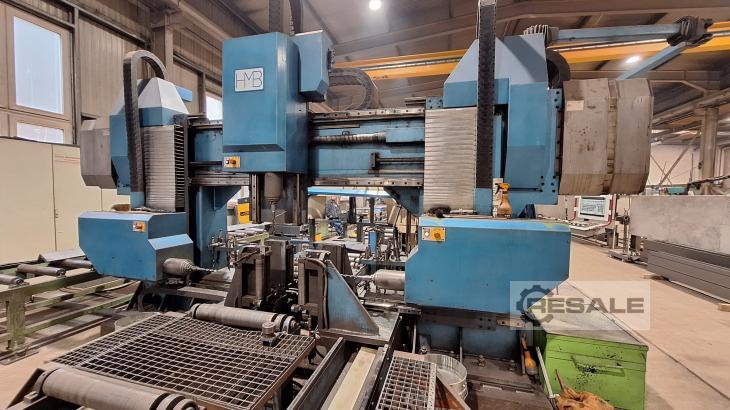

CNC Profilbohranlage HMB
mit integrierter Bandsägemaschine MEBA
Typ: PBD 700-E3
Typ: 400 DG 700
Baujahr: 1998

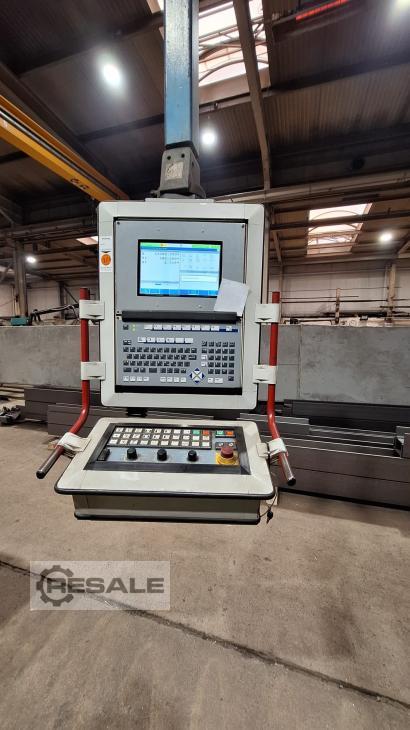

CNC Steuerung: BOSCH 3 OSA (8-Achsen-Steuerung)

Arbeitsbereich:
Profile I max.: 600 x 300 mm
Profile I min.: 100 mm
Profile U max.: 400 x 110 mm
Profile U min.: 100 mm

Kleinste Profillänge:
im Bereich 1.000 mm Rollenteilung: 2.300 mm

Durchgangsbreite: 700 mm
Durchgangshöhe: 300 mm

Maschinenabmessungen:
Maschinenportal in Rechtsausführung
(Messbahn in Materialflussrichtung rechts am Maschinenportal angeschlagen)
L (Tiefe) / B / H: 1.500 x 5.350 x 3.600 mm

Arbeitshöhe von OK Hallenboden bis OK Rollgang: 750 mm

Bohreinheiten:
Anzahl der Bohreinheiten
vertikale Anordnung: 1 Stück
horizontale Anordnung: 2 Stück

Spindelaufnahme: SK 40 DIN 69871
Spindeldrehzahlen: 1-1500 /min.
Bohrleistung in St 52-3 max. bis Ø: 40 mm
Gewindeschneiden max. bis Ø: M36

Vorschubgeschwindigkeit: 1-1.000 mm/min.
Eilganggeschwindigkeit: 1-10.000 mm/min.
Spindelhub vertikal (Z1): 730 mm
Spindelverfahrweg quer (Y1): 700 mm
Spindelhub horizontal (Z2): 580 mm
Spindelverfahrweg quer (Y2): 760 mm
Spindelhub horizontal (Z3): 1.280 mm
Spindelverfahrweg quer (Y3): 760 mm

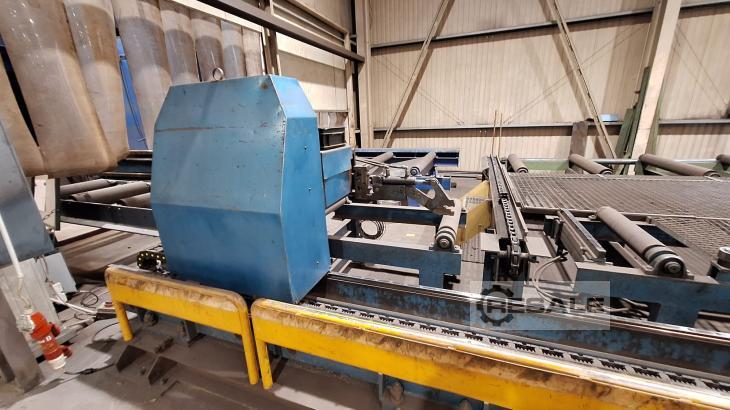

Messbahn mit Längenmessung
Werkstückspannung
Horizontal, durch hydr. Andrückeinheit mit Rollen

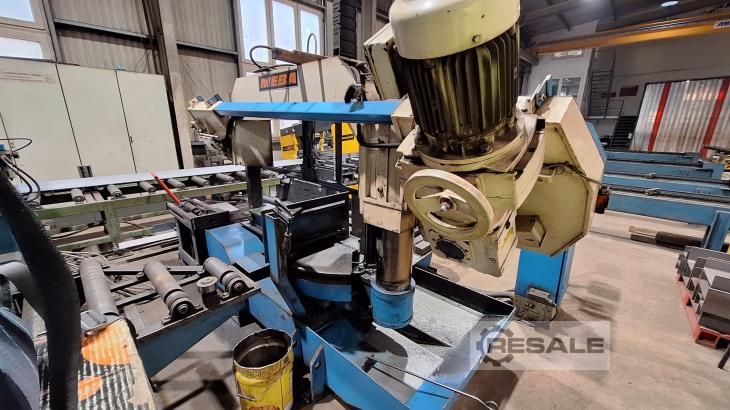

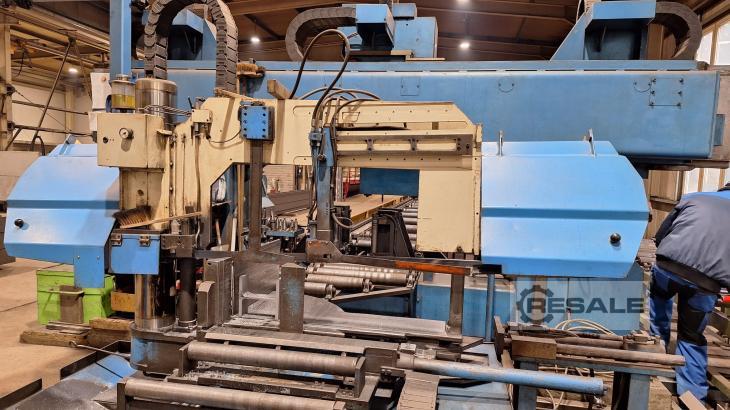

Doppel-Gehrungs-Metall-Bandsägemaschine
Hersteller: MEBA
Typ: 400 DG-700
Baujahr: 1998

Schnittbreite 90°: 700 mm
Gehrungsschnitt 45° links: 560 mm
Gehrungsschnitt 45° rechts: 600 mm
Gehrungsschnitt 30° links: 300 mm
Schnittgeschwindigkeit: 18 – 95 m/min.
Sägebandabmessung: 6760 x 41 x 1,3 mm
Gewicht: 4.060 kg

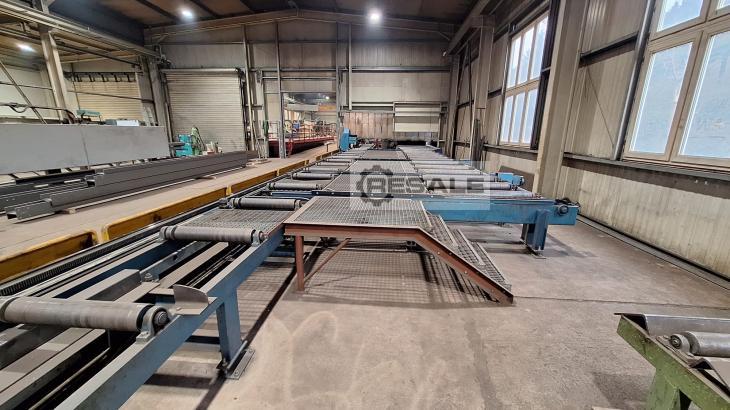

Länge Transportsystem (Rollengänge): 12 m

= Zufuhrseite =
Materialeinlaufseite (vor der Maschine)
ohne Antrieb / lose mitlaufende Transportrollen

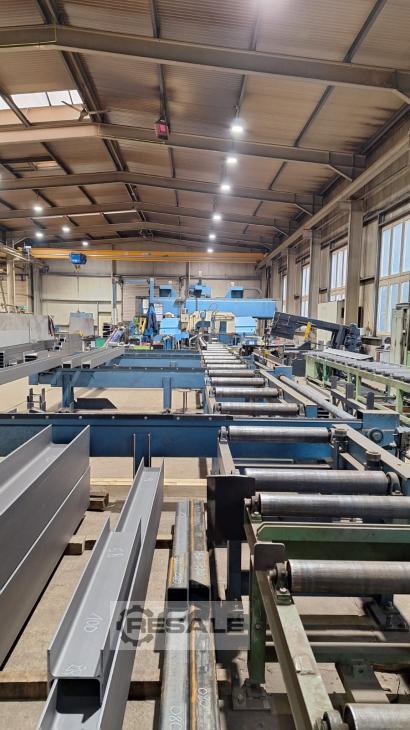

= Abfuhrseite =
Materialauslaufseite (hinter der Maschine)
mit elektrisch angetriebenen Transportrollen

Verkäufer Angebot Nr. resale P2050
