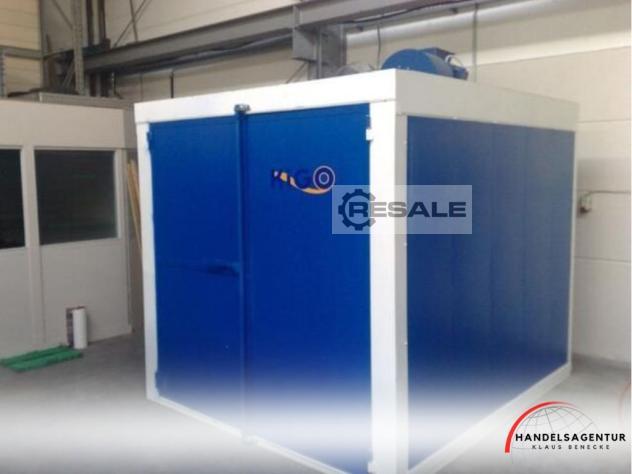

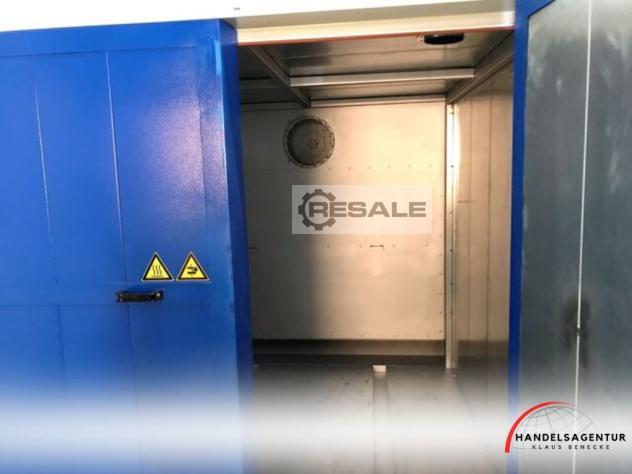

1.Pulvereinbrennofen 2.000 x 1.900 x 2.000mm
1 Innenmass Laenge 2.000 mm
2 Innenmass Breite 1.900 mm
3 Innenmass Hoehe 2.000 mm
4 Aussenmass incl. Thermoblock Laenge 2.300 mm
5 Aussenmass incl. Thermoblock Breite 2.300 mm
6 Aussenmass incl. Thermoblock Hoehe 2.700 mm
7 Unterkonstruktion 1 Satz Stahlprofil 50 x 50 mm
8 Waende 1 Satz Beidseitig verzinkte Bleche 1mm, aussen RAL 5005
9 Isolierung Waende, Decke 1 Satz Steinwolle 150mm 75Kg/m²
10 Boden Ofen erhaelt 2 Einfahrschienen fuer Hordenwagen
11 Temperatur 220°C
12 Ventilatoren 1 Stck. 6.000 m³/Std.
13 Elektrische Motoren 1 Stck. 1,1 kW , 1450 U/m, 3 F, 50 Hz
14 Thermische Leistung 36 kW = 30.960 kcal/Std.
15 Fluegeltueren einseitig 2 Stck isoliert mit Steinwolle 150mm
70Kg/m²
Beheizung Indirekt ueber Thermoblock
Thermoblock 1 Satz Edelstahl INOX AISI 316 Heizung elektrisch
hitzebestaendigen Ventilatoren und hitzebestaendigen Lagern,
Thermoblock hat Ueberhitzungsschutz
16 Brenner 1 Stck. Ofen wird elektrisch beheizt
1 Abluft 1 Stck. Vorrichtung fuer Abluftrohr, manuelle
Klappenfuehrung

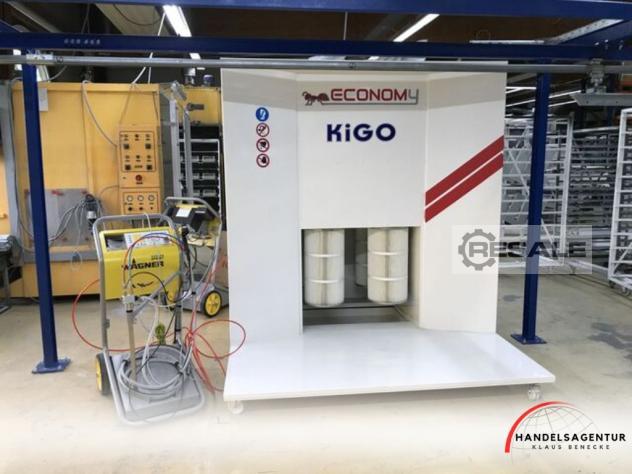

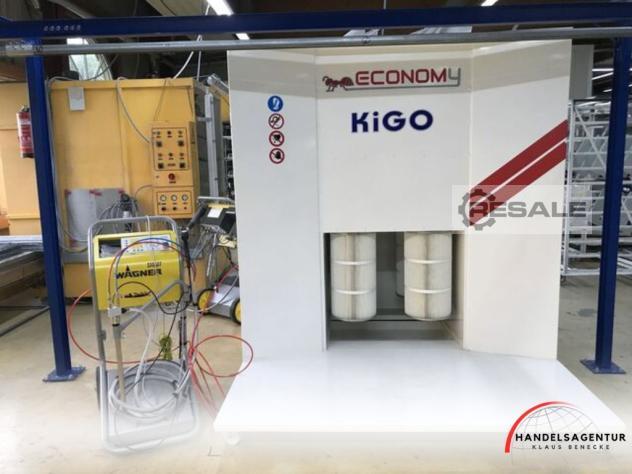

2. Pulverbeschichtungskabine (offener Spruehstand)
Der Overspray beim Pulvern wird ueber die Absaugeinheit
aufgenommen.
Der Pulverspruehstand wird auf Rollen ausgeliefert und ist so
fahrbar.
- Die Absaugung ist mit einem 60 L Pulverbehaelter (Rollbar)
ausgestattet.
- Als 1. Stufe befinden sich in der Absaugung 4 Filter.
- Oberhalb der Kabine befindet sich der Absolut-Filter.
1 Masse des Pulverstandes Breite 2.454 mm
Tiefe 2.400 mm
Hoehe 2.500 mm
2 Luefter 1 Stck. 6.000 m³/hElektro motor 3.0 kW
3 Filter Φ 325x600 4 Stck. Typ Filterpatronen
4 Elektromagnetische Ventile 2 Stck. 1” Turbo” Italy
5 Absolutfilter 1 Stck. Typ Taschenfilter
3. Pulverbeschichtungsanlage Wagner, – Prima Sprint -
1 Masse der Prima Sprint Tiefe 725 mm
Breite 480 mm
Hoehe 1.100 mm
Gewicht Ca. 39 Kg.
Netz Standard 230 VAC
Frequenz 50 – 60 Hz
Eingangsdruckluft 6-8 bar
Ausgangsdruckluft 0,05 – 5,5 Nm³/Std.
Npzilwkpb
• Corona Handpistole
PEM-C4 Ergo
• Steuergerat EPG-Sprint
• Foerdereinrichtung mit Fluidkrone ST 550/10
• Pulverinjektor PI-F1
• Geraetewagen mit Ruetteltisch
Deutschland
