Raddurchmesser - max.:3500 mm
Modul - max.:20

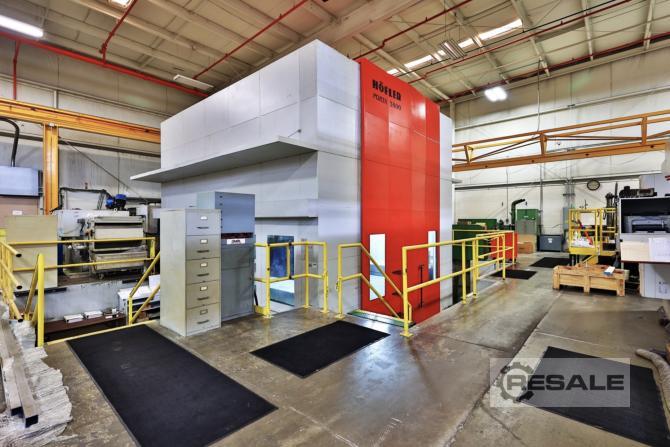

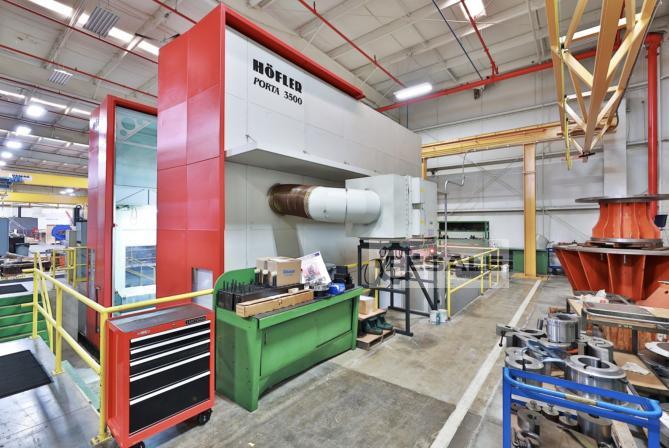

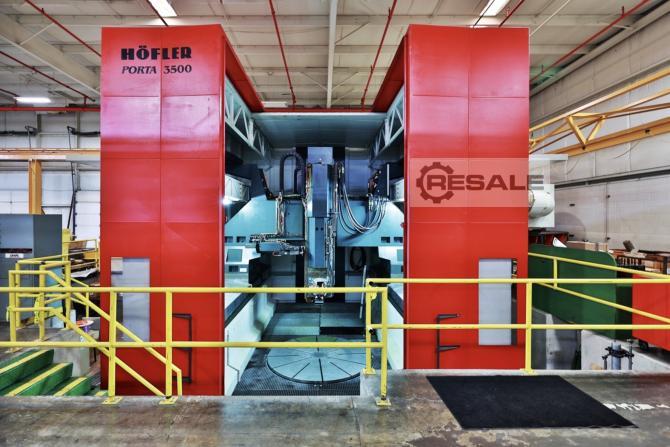

HÖFLER Porta 3500 CNC Stirnrad-/Schrägverzahnungs-,
Innen-/Außenverzahnungsschleifmaschine
Geeignet für das Präzisions- und Fertigschleifen von Innen- und
Außenstirn- und Schrägverzahnungen
Neu 2007, eingebaut 2010
Die Maschine stammt aus der späteren Generation der
"Fahrportal"-Maschine der HÖFLER Porta-Serie und befindet sich mit
nur 6.800 Betriebsstunden seit der Erstinstallation in einem
erstklassigen Zustand. Vorkehrungen für die physische Inspektion der
Maschine können nach Vereinbarung mit einer Woche im Voraus getroffen
werden.
Tischdurchmesser 92,5 Zoll (2350 mm)
Maximaler Durchmesser des Spitzenkreises (Außenschliff) .3500 mm
(137,8 Zoll)
Minimaler Wurzelkreisdurchmesser (Außenschliff) ... 3,9" (99,06
mm)
Maximaler Durchmesser des Spitzenkreises (Innenschliff) .. 31,5"
(800,1 mm)
Maximaler Wurzelkreisdurchmesser (Innenschliff) . 129,9" (3299,46
mm)
Maximaler Durchmesser des Werkstücks 3500 mm (137,8 Zoll)
Maximale Anzahl der geschliffenen Zähne ... unbegrenzt
Maximale Zahnprofilhöhe ... 3,15" (80,01 mm)
Maximale diametrale Steigung (Modul) ... 1,34 DP (20 Module)
Maximaler Schrägungswinkel . +/- 45°
Maximaler Schleifhub (Außenschleifen) ... 65" (1651mm)
Maximaler Schleifhub (Innenschleifen) 47,2" (1199 mm)
Maximale Belastung des Tisches .. 88.105 Pfund (40.000 kg)
Ausgestattet mit:
• Integriertes Verzahnungsprüfsystem mit HÖFLER Prüf- und
Auswertesoftware
• Vollständige Maschineneinhausung mit kraftbetätigten
Schutztüren
und Ölnebel-Abgasanlage
• SIEMENS 840-D "CNC"-Steuerung mit Verzahnungsschleifsoftware zum
Schleifen
Stirn- und Schrägverzahnungen, Innen- und Außenverzahnungen
• Maschinenintegriertes Verzahnungsprüfsystem für Profil, Steigung
und Abstand
(Fp, Fu und Fp) Nachweise von Außen- und Innenverzahnungen aus Modul
≥1 mm,
einschließlich der HÖFLER Inspektions- und Auswertesoftware.
• Komplette Kühlmittelanlage mit Filtrationseinheit und
Kälteanlage
für Schleif- und Hydrauliköl

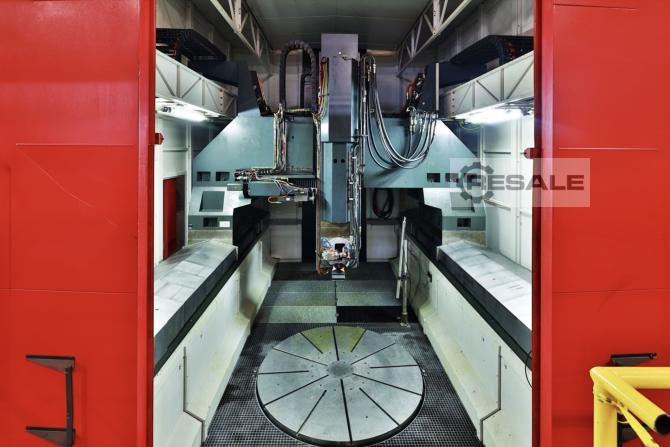

• SMW Drehtisch mit Durchmesser "Accusmart-65"
• zwei (2) Schleifspindeln
-Schleifspindel für Stirn- und Schrägverzahnungen, Innen- und
Außenverzahnungen
mit CNC-Abrichteinheit
-Hubschlitten mit ID / OD Planschleifspindel mit Abrichter
• verschiedene Hilfstische, Arbeitsvorrichtungen und Spannfutter,
inklusive tischmontierter Halterungs-Segmente für
Werkstücke mit größerem Durchmesser
• Vollständige Ausstattung mit Elektrik (Motoren/Steuerungen), mit
Klimaanlage
Schaltschrank, alle Stromschienenkanäle und Anschlussleitungen
(derzeit ausgelegt für 480 Volt, 60Hz Betrieb)
• Sonstige Schraubenschlüssel, Schraubenschlüssel,
Bedienerwerkzeuge mit Schrank
• maschinelles Nivellieren von Schuhen
• Vollständige Maschinendokumentation (Bedienungsanleitung für
Maschine und Steuerung,
Stückliste, elektrische und hydraulische Schaltpläne, etc.)
Verkäufer Angebot Nr. resale 165507039
USA
