1 Holzschnitzel Warmwasser Heizkraftwerk
mit Dampfturbine Teil B
Hersteller Fa. Schmid AG, CH Eschlikon
Baujahr 2006
Typ: UTSR-3200
Fabr. Nr.: 56103927
Kesselklasse: KAT 4
zul. Betriebsdruck 38 bar
Wärmenennleistung 2100 kW
Wasserinhalt: 20.500 l
el. Anschluß: 150 Ampere
El. Verbrauch; 100 kW

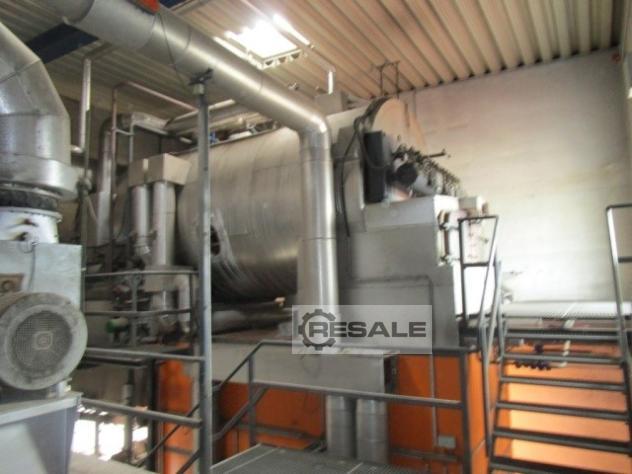

Die Schmid Holzfeuerung mit Waldhackschnitzel
oder Restholz aus der Holz verarbeitenden Industrie

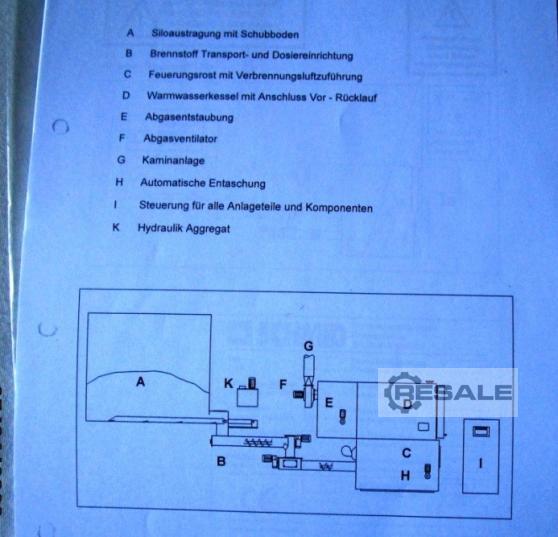

arbeitet voll automatisch mit folgenden Sektionen
a.) Brennstofflagerung
b.) Hackschnitzel Austrag und Transport zur Verbrennung
c.) Verbrennung über ein Feuerungsrost
d.) Wärmeaustauschung mit Wasser

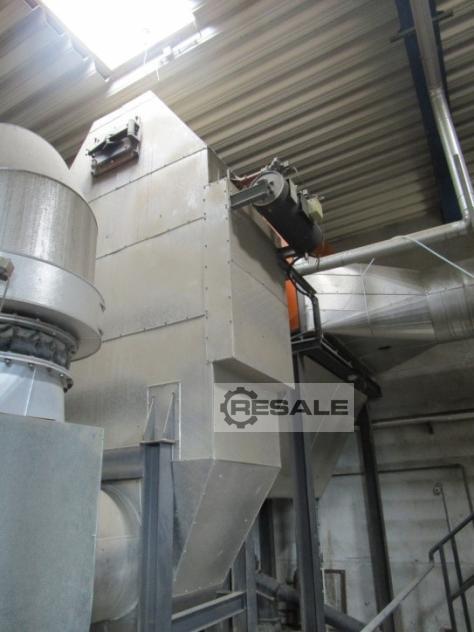

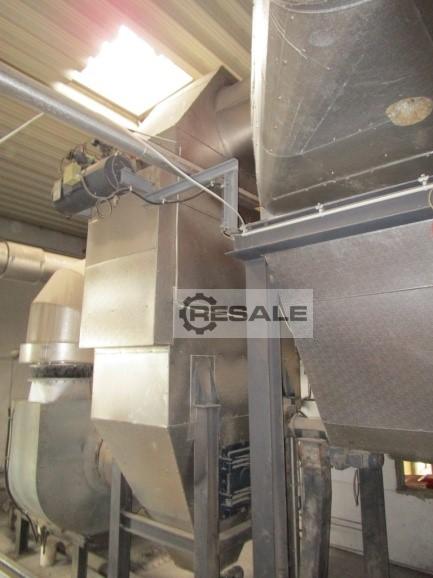

e.) Abgasreinigung und Entaschung durch ein Multizyklon
und Fliehkraft System und Abgasventilator
f.) Kaminanlage
g.) automatischer Ascheaustrag über Scheckentransport
h.) Schaltschrankanlage
Wichtige Kontrolldaten:
Verbrennungstemperatur: 620°C
Abgastemperatur: 85°C
Leistung: 65 % im Normalbetrieb
Zu diesem Heißwasser Kraftwerk gehören ca. 85 m Heiß-
wasserleitungen, isoliert und mit 5 Ausdehnungsbögen
Der produzierte Dampf mit über 30 bar Dampfdruck wurde
über eine Dampfturbine Strom produziert.
Dazu die Daten:
Teil 2

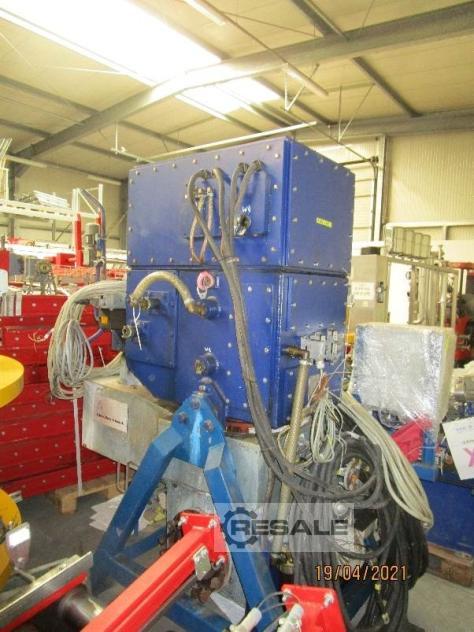

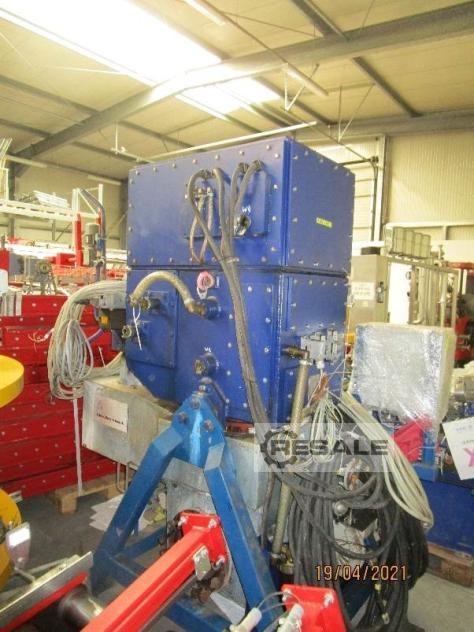

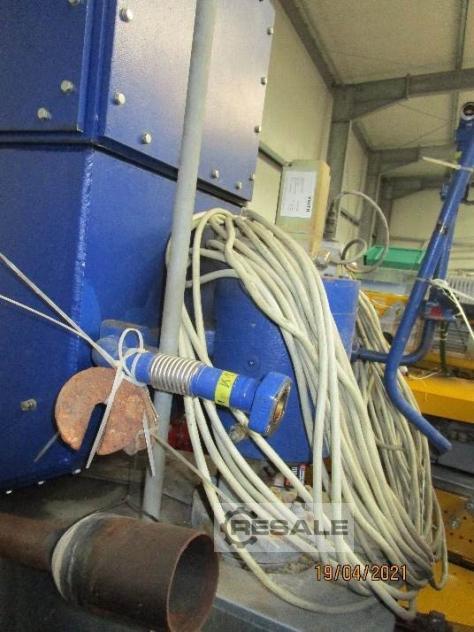

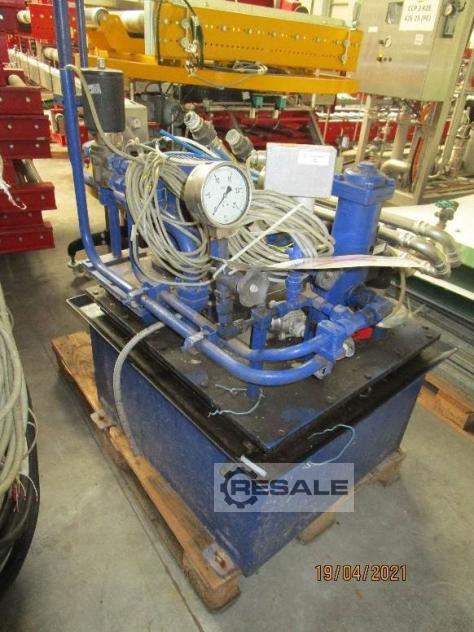

1 Dampfturbine für die Stromerzeugung aus
einer Holzschnitzel Dampf-Produktionsanlage
Hersteller: Kuhnle,Kopp+Rausch
Herstell Nr. 4-339 002
Typ: HFA 30B
Leistung 263 kW
Baujahr 2006
Drehzahl 18036
Frischdampf: 19,8 bis 27 bar
Abdampf 1,5 bis 4,5 bar
Die Holzschnitzel Dampfkesselanlage steht
auf dem Produktionsstandort Anlage und wurde
Mitte 2018 wegen Produktionseinstellung
außer Betrieb genommen
Die Dampfturbine wurde durch uns in 2018 demontiert
Und in der Nähe der Holzschnitzel Dampfkesselanlage
ins Lager gestellt.
1 hot water stick of fire wood burning plant
with Steam power generation plant
Manufacturer. Comp Schmid AG, CH Eschlikon
Manufacturer year: 2006
Type: UTSR-3200
Fabr. No.: 56103927
Steamboiler group: KAT 4
Admitted working pressure: 38 bar
Rated power 36 bar
Rated heating power: 2.100 kW
Water content: 20500 l
El. power connection: 150 Ampere
El. consumption; 100 kW
The Schmid stick of fire wood burning plant
is working with stick wood from forests or from
the rest wood of the wood production industry.
with following sections:
a.) fuel storage
b.) stick of wood outlet of the storage silo and
transport to burning
c.) burning with a fireboxes
d.) heat exchange with water
e.) flue gas cleaning and ash removle plant with a mulicyclone
and with centrifugal force and with a van for the exhaust
gas.
f.) chimney plant
g.) automatic working ash outlet with a snail transport plant
h.) electric power cabinet
h.) Schaltschrankanlage
Important control points:
burning temperatur: 620 °C
exhaust temperature: 85°C
capacity: 65% in normal operation:
To this hot water power plant belongs approx.
80 m of insulated hot water pipes with 5 pipe expansion bows.
Part 2
1 steam turbine for power generation
a wood chip steam production plant
Manufacturer: Kuhnle, Kopp + Rausch
Manufacturing No. 4-339 002
Type: HFA 30B
Output 263 kW
Year of construction 2006
Speed 18036
Live steam: 19.8 to 27 bar
Exhaust steam 1.5 to 4.5 bar
The wood chip steam boiler system is in place
on the production facility and was
In mid-2018 due to discontinuation of production
decommissioned
The steam turbine was dismantled by us in 2018
And near the wood chip steam boiler plant
put in the camp.
