zur Fertigung von Möbelteilen aus Holz oder holzähnlichen
Werkstoffen
WERKSTÜCK-ABMESSUNGEN
Länge: min. 20 mm max. 1.250 mm
Breite: min. 20 mm max. 800 mm
Hinweis: Die Werkstückbreite sollte im Verhältnis immer größer
sein als die Werkstückdicke.
Dicke: max. 80 mm, min. 10 mm
Aktiver Mittenanschlag: Länge max. 600 mm
BESTÜCKUNG

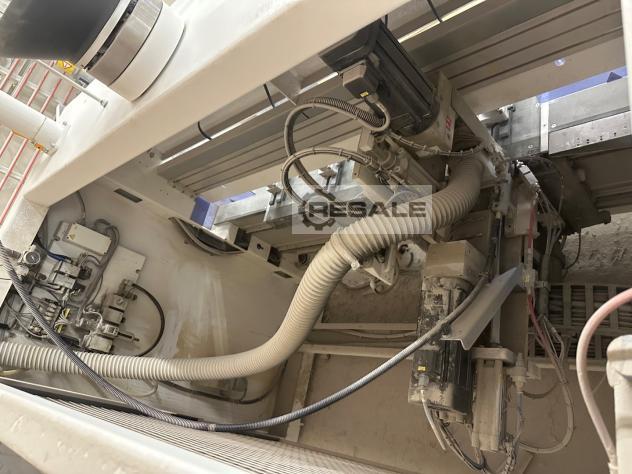

- 1 vertikales Bohrgetriebe mit 3 einzeln abrufbaren Spindeln,
Spindelstand: 32 mm
Verstellbereich in Y-Richtung: 0 - 50 mm (bei einem Bohrerdurchmesser
von 20 mm)
max. Bohrerdurchmesser: 35 mm
- 1 horizontales Bohrgetriebe mit 3 einzeln abrufbaren Spindeln,
Spindelstand: 32 mm
Verstellbereich in Z-Richtung: -5 - 65 mm

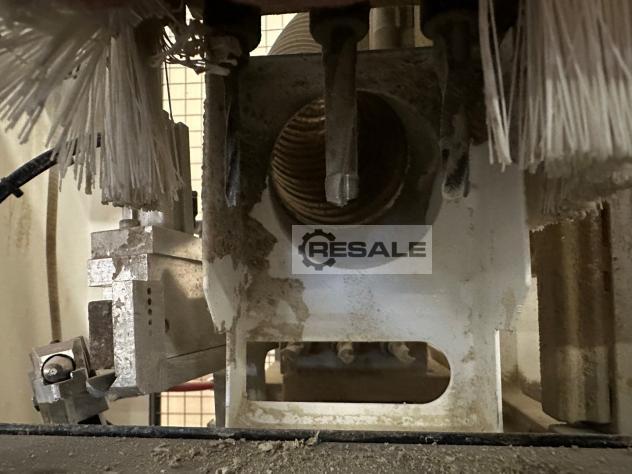

- 1 Dübelaggregat (im Abstand von 32 mm zur Bohrspindel)
- 1 Leimaggregat mit einstellbarer Leimmenge
- Leimflussüberwachung
- Reinigungseinrichtung für Leimdüse
- Standard-Dübelabmessung:8x30 mm / 8x35 mm

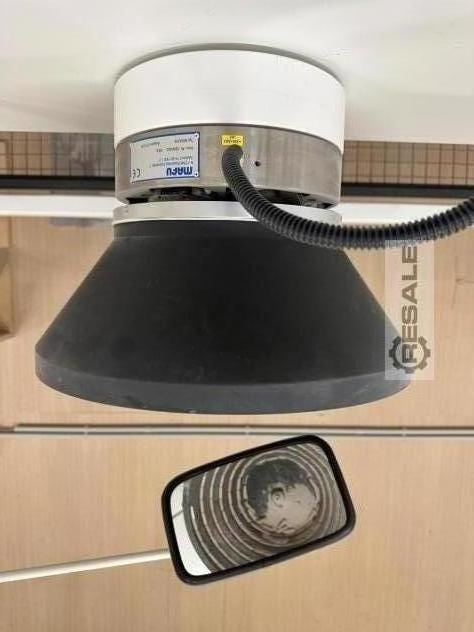

- Vibrationsfördergerät für automatische Dübelzuführung
Hinweis:
Auf Dübelabmessung 8 x 30 mm eingerichtet
LEIM-NIEDERDRUCKPUMPE
Doppelmembranpumpe 1:1 (6 bar) zur Zuführung niederviskoser Leime
geeignet.
benötigter LEIM
- niederviskoser Leim (Jowacoll 114.60) für Membranpumpen geeignet,
Viskosität ca. 350 mPas
VORBELEIMTE DÜBEL
Wahlweise kann die Anlage mit vorbeleimten Dübeln betrieben
werden.
- Versorgung über einen bauseits bereitzustellenden Behälter
(Fassungsvermögen ca. 10 - 15 l)
Hinweis:
Die Anlage darf nur mit destilliertem Wasser betrieben werden.
UMGEBUNGSBEDINGUNGEN
- Umgebungstemperatur Maschine:+ 5 bis + 40 °C
- Umgebungstemperatur Leim: siehe Angaben des Leimherstellers
powerControl Steuerungssystem
Inklusive Pneumatischer Vorschubdrosselung des Bohrvorschubes (bei
harten Werkstück- oder Kantenmaterialien) für das vertikale und das
horizontale Bohrgetriebe, manuell über Wahlschalter angesteuert
