Grundausstattung der Baureihe:

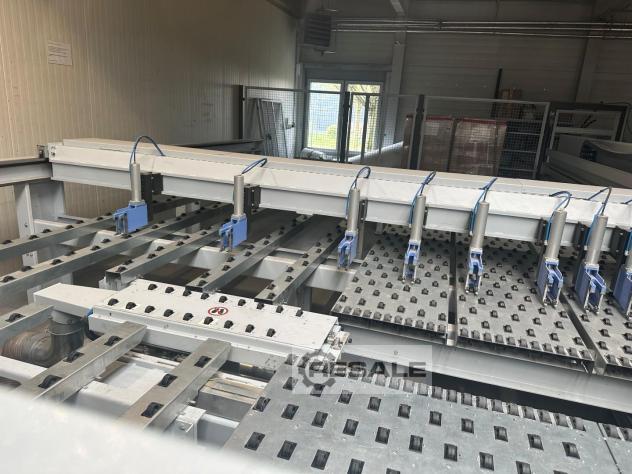

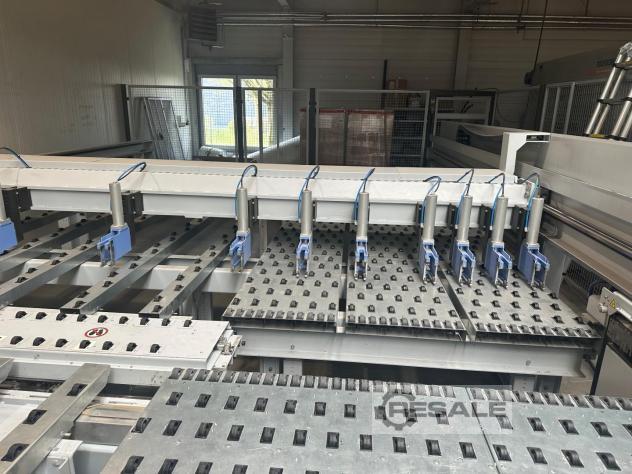

- hinterer Maschinentisch mit Spannzangen und Rollenschienen
- Programmschieber zur Materialpositionierung über Spannzangen
- Maschinentisch auf Sägekörper mit Aussparungen für die
Spannzangen
- Druckbalken zur Materialfixierung beim Zuschnitt
- robuster Sägewagen, mit Haupt- und Vorritzsäge, sowie
Winkelandruckvorrichtung
- integriertes Bohr- und Fräsaggregat für Hinterschnittbohrungen
- Cadmatic4 Steuerung mit PowerTouch Benutzeroberfläche
Technische Daten:
Schnittlänge 4300 mm
Schnittbreite (Programmschieberfahrweg) 5800 mm
Rollenschiene (Element 8-spurig) 2 Stück
Rollenschiene (Element 2-spurig) 4 Stück
Spannzangen 7 Stück
Teilung 75/275/475/1075/1425/1825/3425 mm
gemessen vom Winkellineal bis Mitte Spannzange
Luftkissentisch mit stirneitigem Röllchenelement 2160 x 800 mm 2
Stück (als Pos. 1 verlängert hintereinander an Anschlaglineal)
Luftkissentisch mit stirneitigem Röllchenelement 2160 x 650 mm 5
Stück (als Pos. 2+3 verlängert je 2 hintereinander)
Zentralgebläse 1 Stück, mit erhöhter Leistung durch
Frequenzregelung
Düsenteilung der Luftkissentische 70 x 70 mm
Sägeblattüberstand: 80 mm
Sägewagenvorschub:
vorwärts 1-130 m/min
rückwärts konstant bis zu 130 m/min
Programmschiebergeschwindigkeit:
vorwärts 25 m/min
rückwärts 90 m/min
Schnitthöhenautomatik ja
Einstellbarer Druckbalken-Anpressdruck ja
Einstellbarer Spannzangen-Anpressdruck ja
Winkelandrückvorrichtung
min. Andrückbreite 0 mm
max. Andrückbreite komplette Schnittlänge
Hauptsägemotor 11 kW (50 Hz)
Vorritzsägemotor 1,5 kW
Betriebsspannung 400 V (+10%,-5%) / 50 Hz
Arbeitshöhe 920 mm
Hauptsägeblatt 350 x 4,45 x 60 mm
Vorritzsägeblatt 180 x 4,45 - 5,25 x 45 mm
Erforderlicher Luftdruck 6 bar
Druckluftbedarf 140 NL/min
V am Absaugstutzen ca. 30-32 m/s
Unterdruck min. 1200 Pa
Abluftmenge 4400 m³/h
bei Schnittlänge 5600 mm 6000 m³/h
ohne pneumatischer Absperrschieber am Druckbalken zusätzlich: 4400
m³/h
Absauganschluss-Ø:
> Spänekanal 1 Stück 160 mm
> Druckbalken 1 Stück 140 mm
bei Schnittlänge 5600 mm 2 Stück 140 mm
> Winkellineal 1 Stück 80 mm
> Bohraggregat 1 Stück 160 mm
> Niederhalteeinrichtung 1 Stück 160 mm
Pneumatischer Absperrschieber am Druckbalken kundenseitig
empfehlenswert
Elektrische Ansteuerung des Schiebers im Schaltschrank vorgesehen
Betriebstemperatur min. +5 Grad, max. +35 Grad
Technische Daten (Bohr- und Hinterschnittaggregat)
Verfahrgeschwindigkeit X-Achse: 45 m/min
Verfahrgeschwindigkeit Z-Achse: 20 m/min
Anzahl vertikaler Bohrspindeln: 9
in Schnittrichtung: 3
in Programmschieberrichtung: 5
Eckspindel: 1
Bohrspindelraster: 32 mm
Durchmesser Bohrer: max. 35 mm min. 2 mm
Plattendicke beim Bohren: max. 40 mm min. 6 mm
Streifenbreite: max. 1600 mm min. 100 mm
Bohrtiefe: max. 35 mm
Handling:
beim Bohren: min. 150 mm (210 mm bei L)
beim Fräsen: min. 265 mm (255 mm bei L)
Hinterschnittaggregat: 1 Stück
Umdrehung: max. 8500 1/min
Schaftdurchmesser: 25 mm
ETP Hydrospannsystem
Weitere Ausstattung:
- Nut-Ausschnitt-Paket (Nutprogramm, Ausschnitt- und
Spannungsfreischnitt-programm, Turbo-Nuten)
- Etikettierungspaket (Etikettenprogramm, Etikettierung mit
Teilegraphik, Etikettendrucker Pica II 108, Druckergehäuse im Bereich
des Winkellineals)
- Volle Bestückung mit Rollenschienen (für Dünnplatten unter 5
mm)
- motorische Verstellung Vorritzsägehub
- Maschinentisch komplett bedüst
- Druckbalkenhöhensteuerung
- Federvorgespannte Laufrollen
- Schnittspaltschließer
- Sicherheitspaket (Sicherheitslichtschranke als Eingriffschutz)
- Rollen an Luftkissentisch in beflockter Ausführung
- V-Nuten 4 mm in Alucobond (Anpassung von Winkellineal,
Schnittspaltschließer und Sicherheitstechnik)
- CadPlan 4 Optimierungsprogramm
- MMR Professional (autom. Erfassen von Maschinenzuständen und
Kennzahlen mit erweiterten Funktionsmöglichkeiten)
- Abstapelmodul lite
- Frequenzregelung Hauptsäge
- Software-Modul CNC-Programmierung und Anbindung
Ausstattung und technische Daten unter Vorbehalt der tatsächlichen
Ausstattung!
