Raddurchmesser - max.: 200 mm
Radbreite: 140 mm
Modul - max.:
5
Werkstücklänge - max.: 400 mm
Außendurchmesser: min. 20
mm
Steuerung: Siemens Sinumerik
max. Werkzeugdurchmesser: 270
mm
Max. Werkzeugbreite: 50,8 mm
Achsabstand: min/max. 120/230
mm
Achskreuzwinkel: -18 / -21 °
Schabradspindeldrehzahlen:
max. 400 U/min
Maschinengewicht ca.: 5,5 t
Raumbedarf ca.: 3,6
x 2,6 x 3,3 m
Elektrik 400 Volt:
Werkstückmagazin:
Die Schabmaschine ZSE 150 wird in der Klein- und
Mittelserienproduktion
eingesetzt als Universalschabmaschine mit
Entgrateinheit auf der Rückseite.
Kompakt aufgebaut und leicht
zugänglich, sind alle Bedienelemente und der
Arbeitsraum vom
Bedienstandort aus gut zu erreichen. Eine große Bedienertür
gewährt ungehinderten Zugang zum Arbeitsraum. Damit sind
einfache und schnelle
Umrüst- und Werkzeugwechselvorgänge
möglich. Dise Maschine ist mit

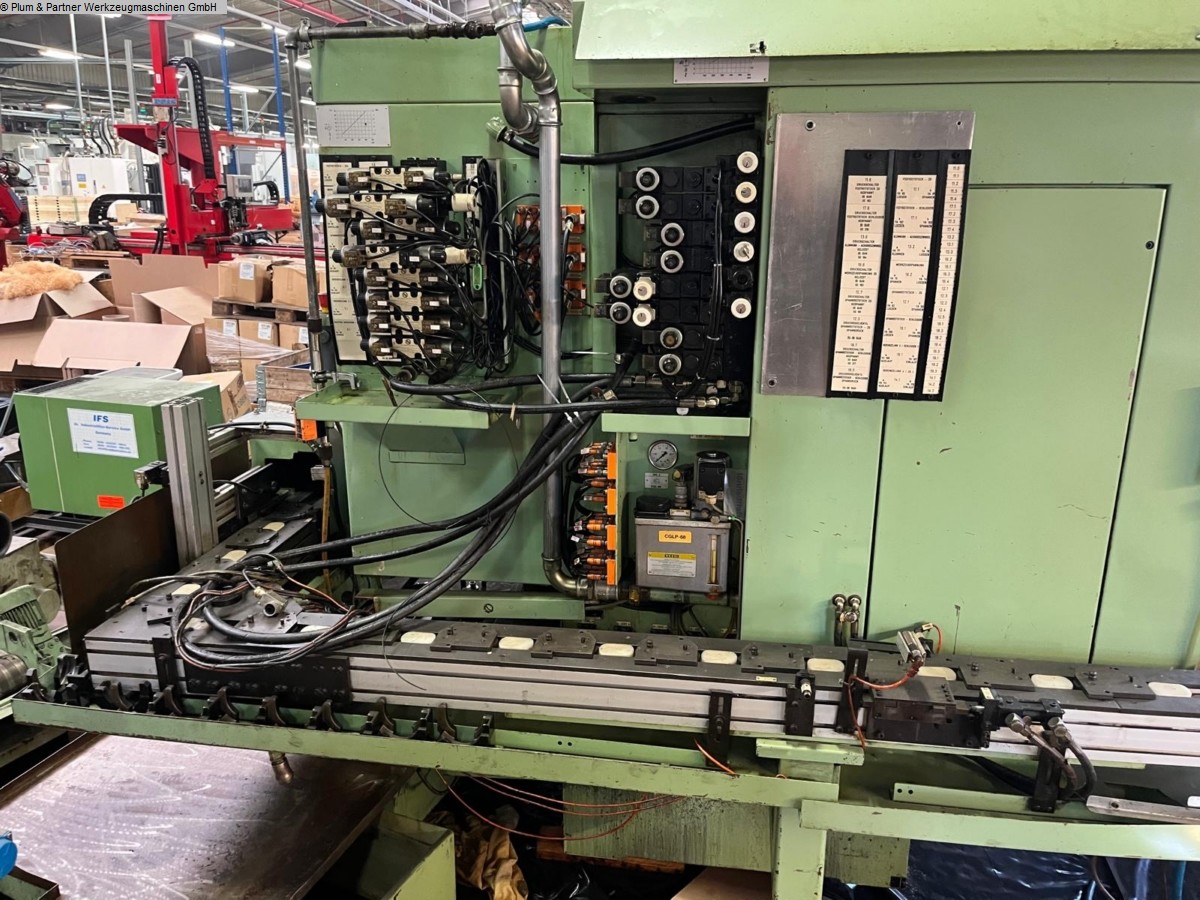

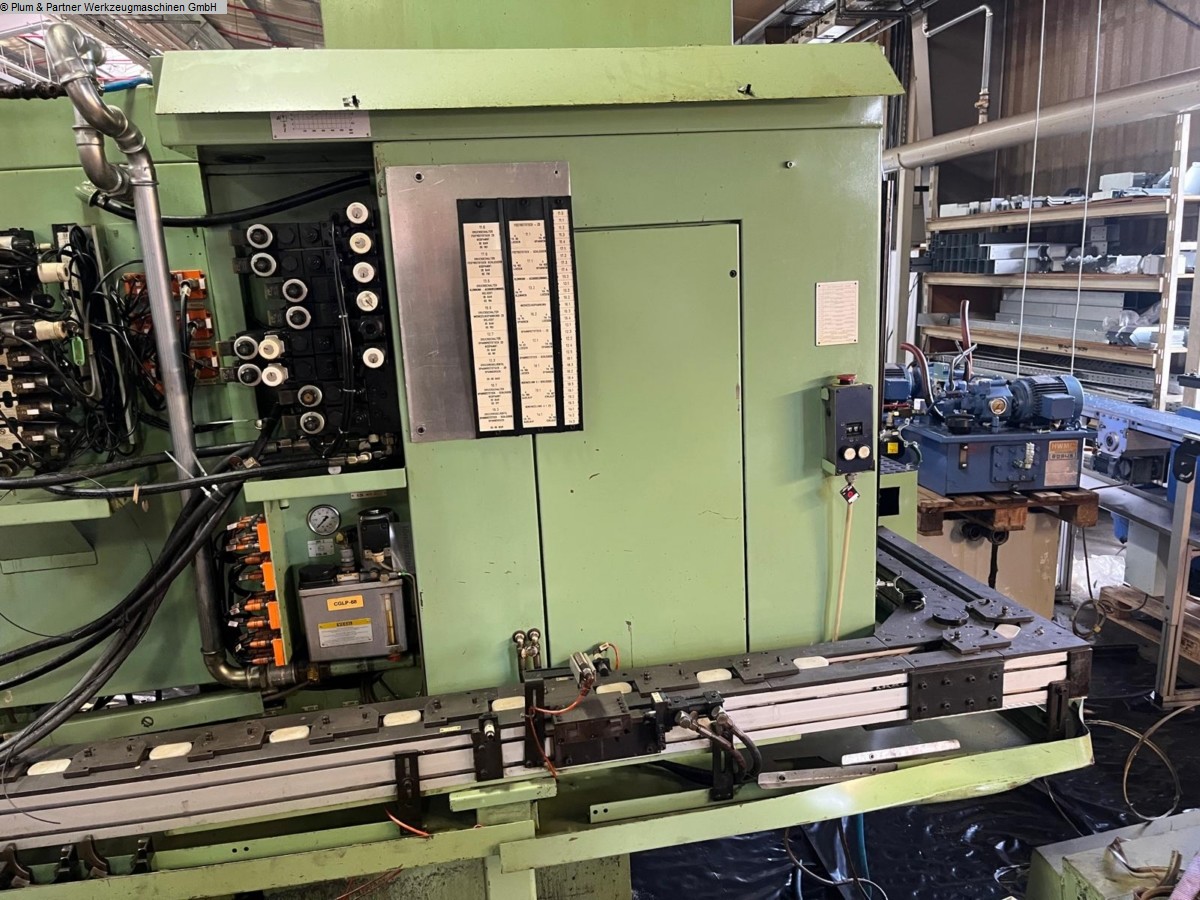

Palettenringmagazin
ausgerüstet.
Egal ob für Tauch-, Diagonal- oder Parallelvorschub
oder für Korrekturen wie
Konizität oder Balligkeit, alle
Zustellungen und Korrekturbewegungen erfolgen
durch den
Schabkopf. Die einfache automatische Beladung aufgrund des ortsfesten
Werkstückes ist ebenfalls das Ergebnis dieses Maschinenkonzepts
und ermöglicht
den Bau eines äußerst stabilen Maschinenbettes.
Dies wiederum ist
Grundvoraussetzung zur Erzielung höchster
Verzahnungsqualitäten. Die CNC
Steuerung steurt die Achsen
gemäß beil. Skizze.
Es handelt sich um eine gebrauchte
Maschine, daher verkaufen wir
unter Ausschluß jeglicher
Gewährleistung.
LAGERHALTENDER HAENDLER MIT EIGENEM LAGER VON
1600 m².
