Standort: Deutschland, Baden-Württemberg Südwest | Zustand:
Gebraucht | Hersteller: HWACHEON | Modell: Hi-TECH 230BL YSMC |
Baujahr: 2020 | Betriebsstunden: 28605 | CNC-Drehmaschine HWACHEON

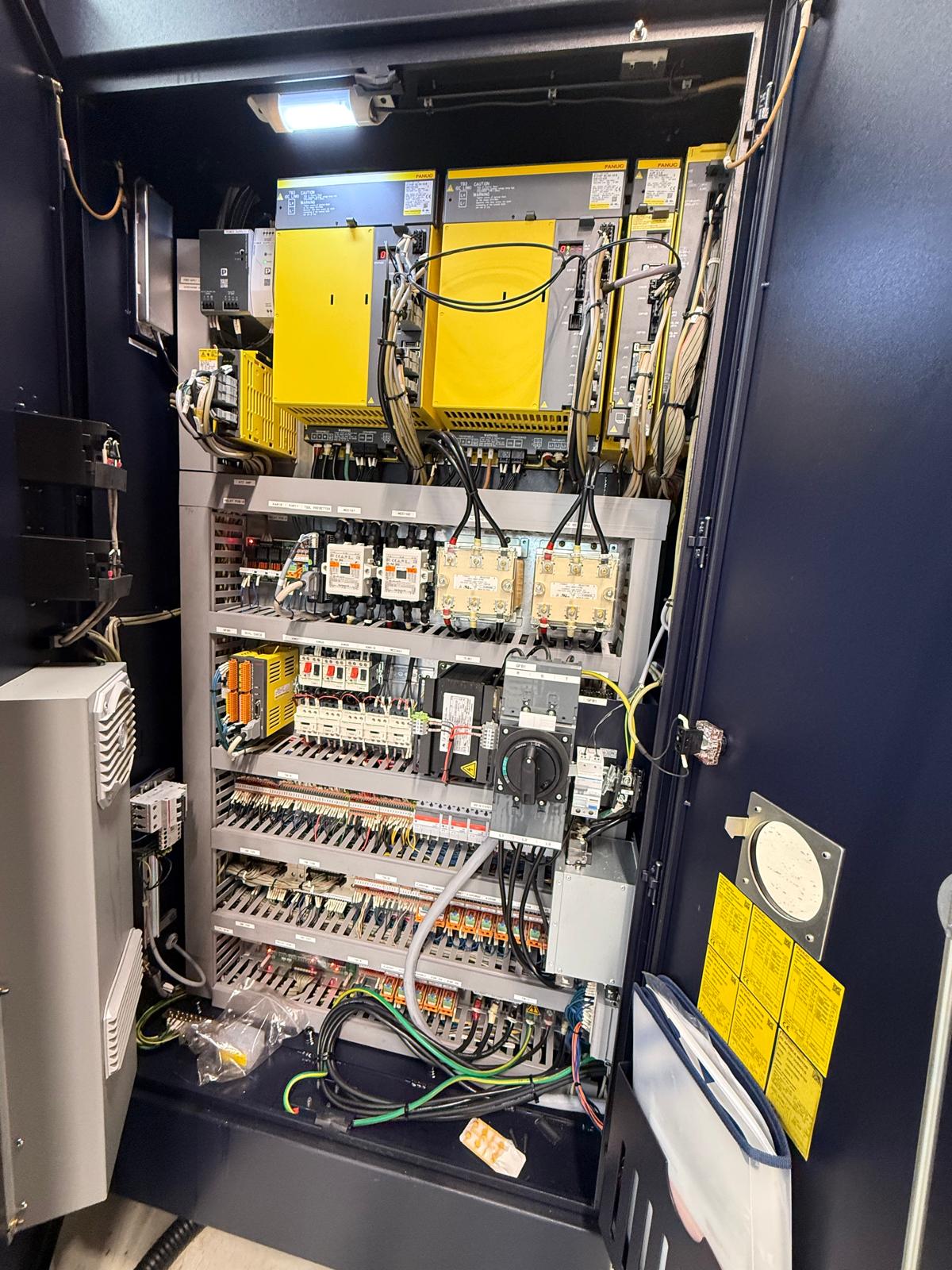

Hi-Tech 230BL YSMC, Bj. 2020 | Inbetriebnahme 2021 | Steuerung: FANUC
| Spindeldrehzahl: bis ca. 3.500 U/min | Spindelbohrung: ca. 65 mm |
Max. Drehdurchmesser: ca. 230 mm | Max. Drehlänge: ca. 500–600 mm |
Hauptspindelleistung: ca. 15–22 kW | Gegenspindel: bis ca. 4.500
U/min | Werkzeugrevolver: ca. 12 Stationen | Achsen: X-, Z- und
Y-Achse, C-Achse (Haupt- und Gegenspindel) | Eilgang: bis ca. 24 m/min

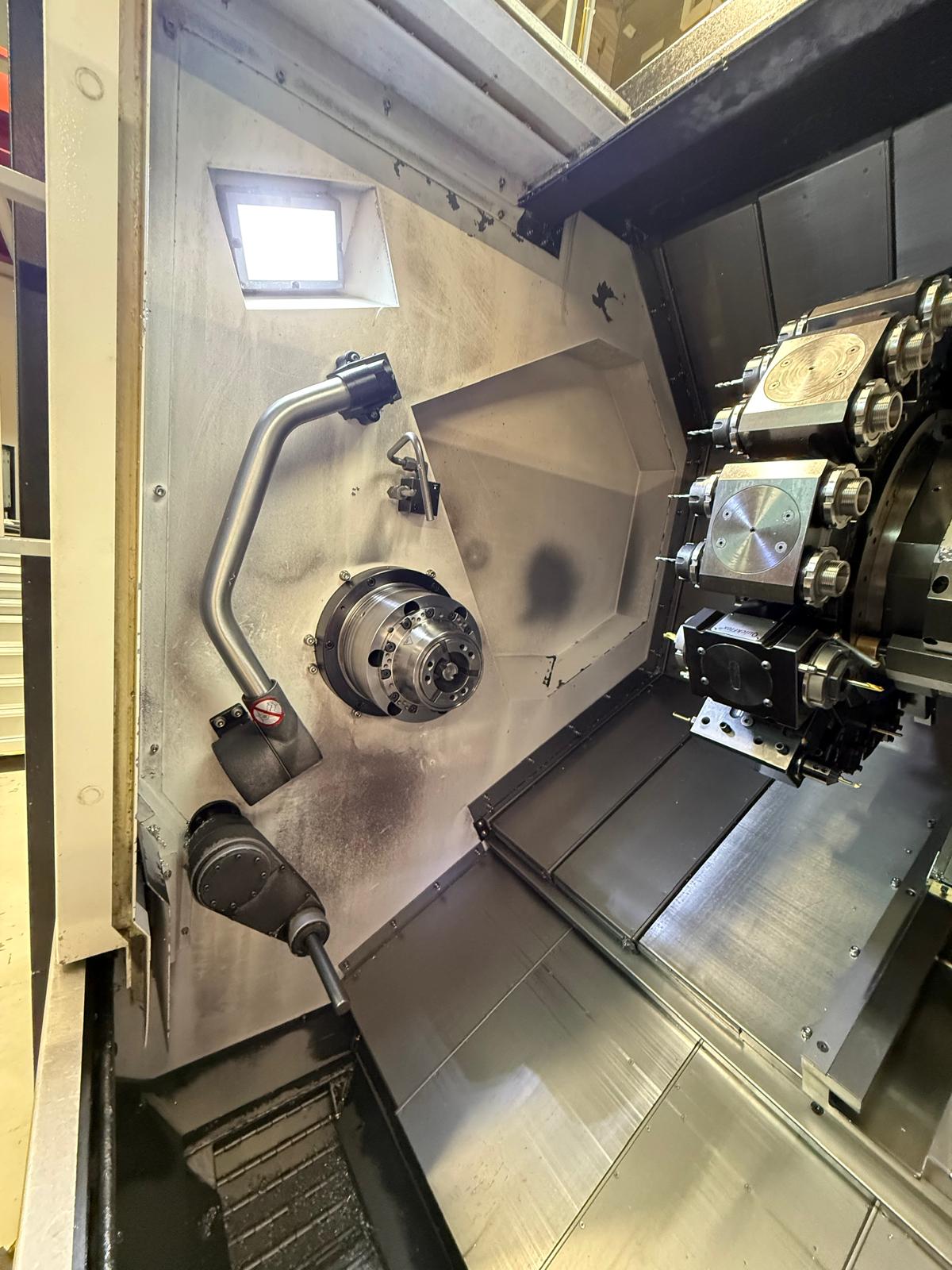

| Hauptspindel + Gegenspindel | Y-Achse für außermittige Bearbeitung
| C-Achse für Positionierung/Interpolation | Revolver mit
angetriebenen Werkzeugen | Y-Achse Verfahrweg: ca. ±50 mm |
X/Z-Verfahrwege: X ca. 200 mm / Z ca. 500–600 mm |
Revolverstationen: typischerweise 12 Stationen BMT | Angetriebene
Werkzeuge: vorhanden | Gegenspindel: für Rückseitenbearbeitung |
Absauganlage AR Filtratione | Werkzeughalter Paket | Späneförderer |
Zubehör | Handbücher | Aufstellmaße (ca.) | Länge: ca. 3.200 mm |
Breite: ca. 1.800 mm | Höhe: ca. 1.850 mm | Gewicht: ca. 6.800 kg |
Änderungen und Irrtümer in den technischen Daten sowie
Zwischenverkauf vorbehalten! | CNC Lathe HWACHEON Hi-Tech 230BL YSMC,
built in 2020 | Commissioned: 2021 | Control: FANUC | Spindle speed:
up to approx. 3,500 rpm | Spindle bore: approx. 65 mm | Max. turning
diameter: approx. 230 mm | Max. turning length: approx. 500–600 mm |
Main spindle power: approx. 15–22 kW | Sub spindle speed: up to
approx. 4,500 rpm | Tool turret: approx. 12 stations | Axes: X-, Z-
and Y-axis, C-axis (main and sub spindle) | Rapid traverse: up to
approx. 24 m/min | Main spindle + sub spindle | Y-axis for off-center
machining | C-axis for positioning/interpolation | Turret with driven
tools | Y-axis travel: approx. ±50 mm | X/Z travels: X approx. 200 mm
/ Z approx. 500–600 mm | Turret stations: typically 12 stations, BMT
| Driven tools: available | Sub spindle: for rear-side machining |
Equipment | Extraction system AR Filtratione | Tool holder package |
Chip conveyor | Accessories | Manuals | Installation dimensions
(approx.) | Length: approx. 3,200 mm | Width: approx. 1,800 mm |
Height: approx. 1,850 mm | Weight: approx. 6,800 kg | Subject to
changes and errors in technical data, and prior sale!
