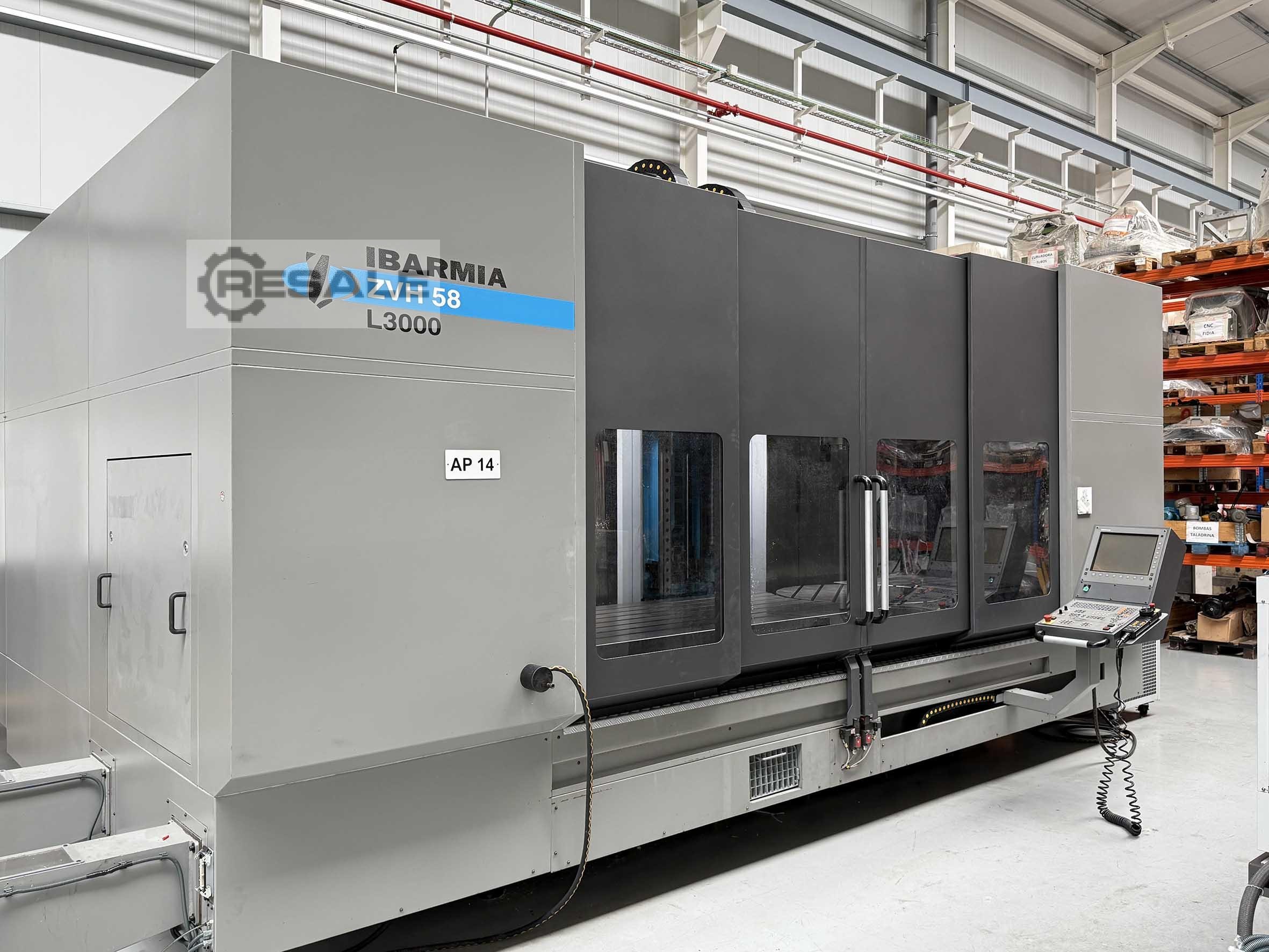

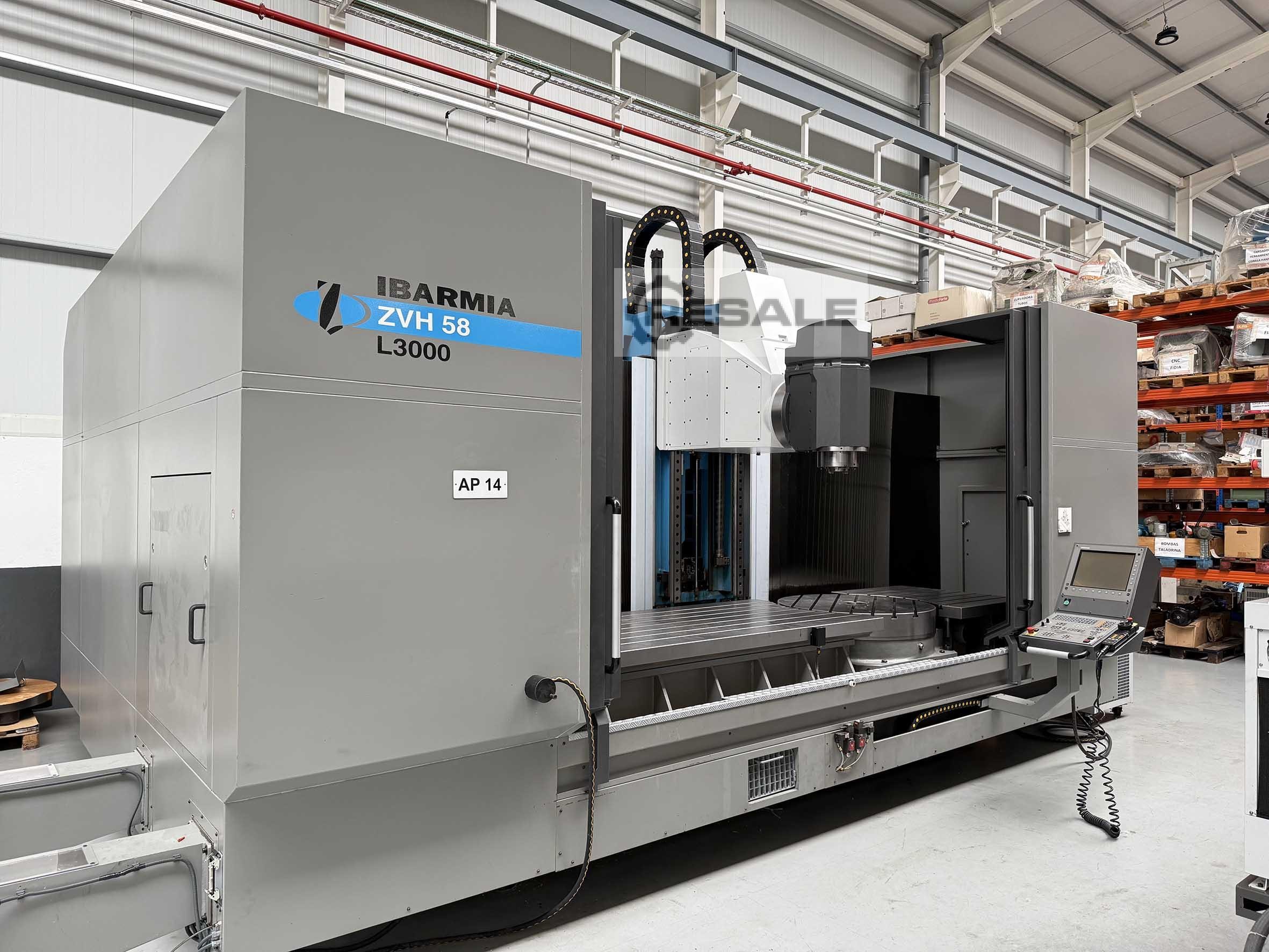

CNC Bearbeitungszentren IBARMIA ZVH 58 L3000

Hersteller IBARMIA
Modell ZVH 58 / L3000
Jahr 2004
Heidenhain iTNC-530 CNC
Tisch
Tischfläche 3.600 x 1.050 mm.
T-Nuten 7 x 18 H 18
Abstand zwischen den T-Nuten 125 mm.
Abstand zwischen Spindelnase und Tisch 25-366 mm.
Maximal zulässiges Gewicht auf dem Tisch 4.200 kg
Routen und Vorstöße
Längsverfahrweg (X-Achse) 3.000 mm
Querspannweite (Y-Achse) 1.000 mm
Vertikaler Verfahrweg (Z-Achse) 860 mm
Schwingenkopfbereich (B-Achse) ± 105º
Schwenkbereich (C-Achse) ± 360º
Schneller Vorlauf (X, Y, Z) 30 m/min
Maximaler Arbeitsvorschub (X/Y/Z) 30 m/min
Schneller Vorlauf B-Achse 170 U/min
Integrierter Drehtisch
Drehtisch 1.000 mm.
Maximale Drehung ø 1.400 mm.
Kopf
Kopfumdrehungen 9.000 mm/min
ISO-50 Kopfkonus DIN 69871-AD
Leistung der Hauptmaschine 28,5 kW
Drehmoment 240 Nm
Autoloader-Werkzeuge
AITEK Hersteller
RANDOM Wechselkurs
Werkzeug-Ablageplätze 40
Maximales Werkzeuggewicht 20 kg
Max. Werkzeug mit vollem Magazin 125 mm.
Max. Werkzeug mit leeren Nachbarpositionen 175 mm.
Maximale Werkzeuglänge 3
Verkäufer Angebot Nr. resale 167446536
