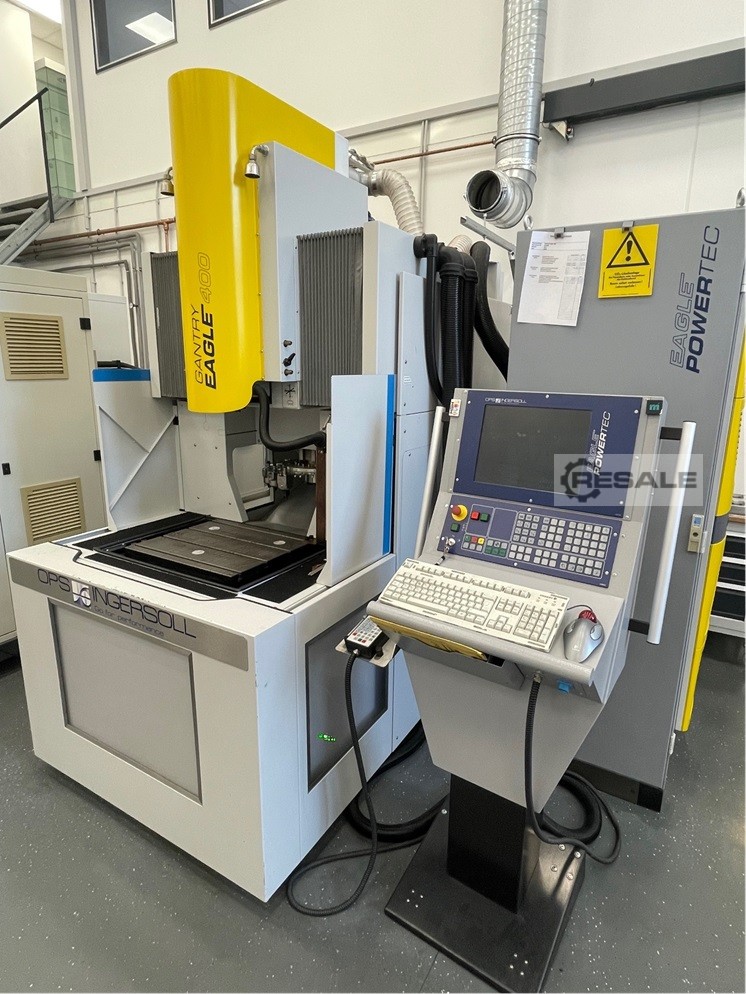

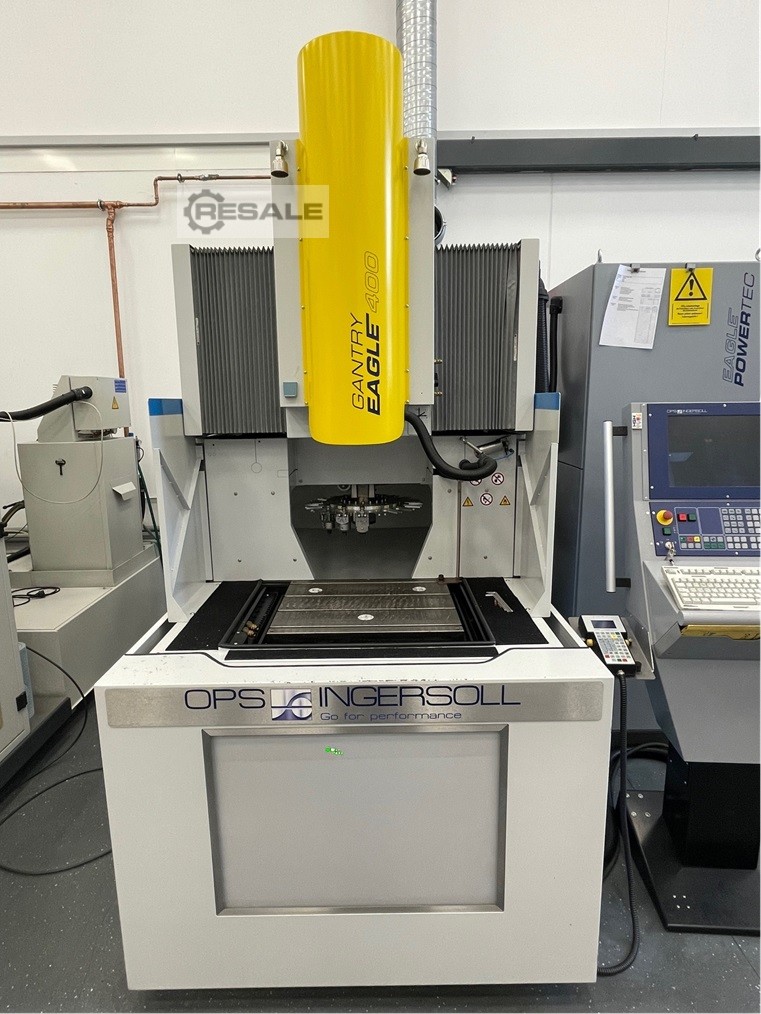

Funkenerosionsmaschinen INGERSOLL Gantry Eagle 400

Powertec 2 Easy Burn Schnellprogrammierung

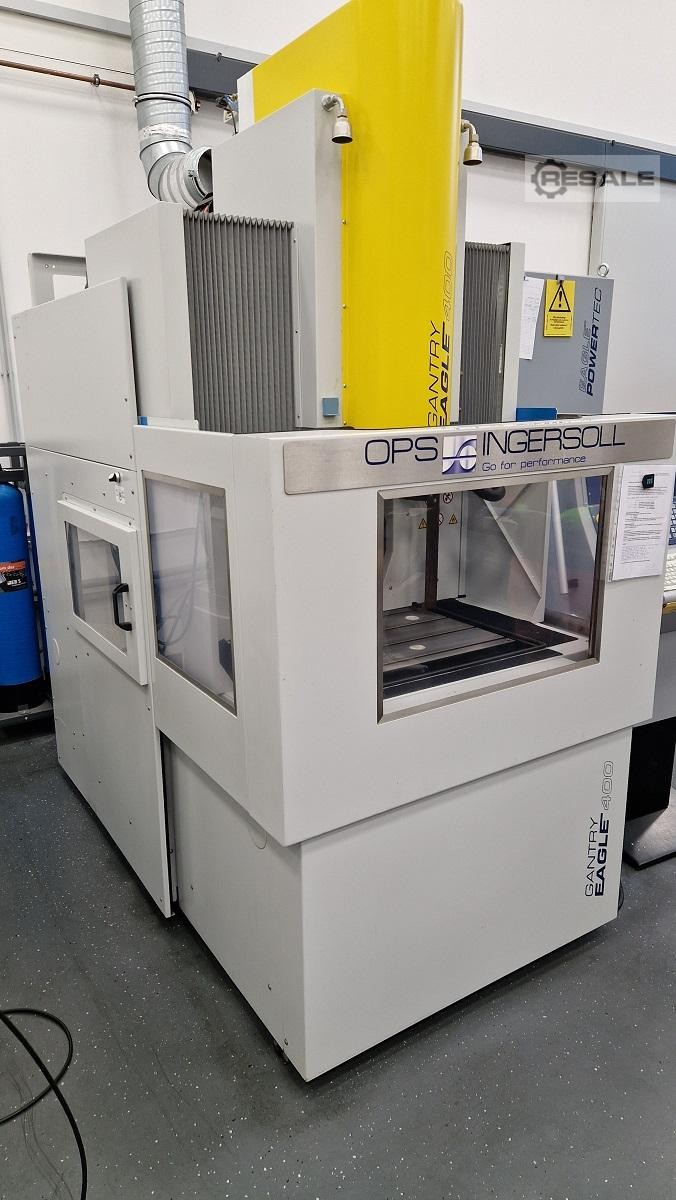

Arbeitsbehälter
Ausführung: Hubbehälter
Abmessungen LxBxH: 650 x 500 x 340 mm
Dielektriumhöhe (Programmierbar): max. 300 mm

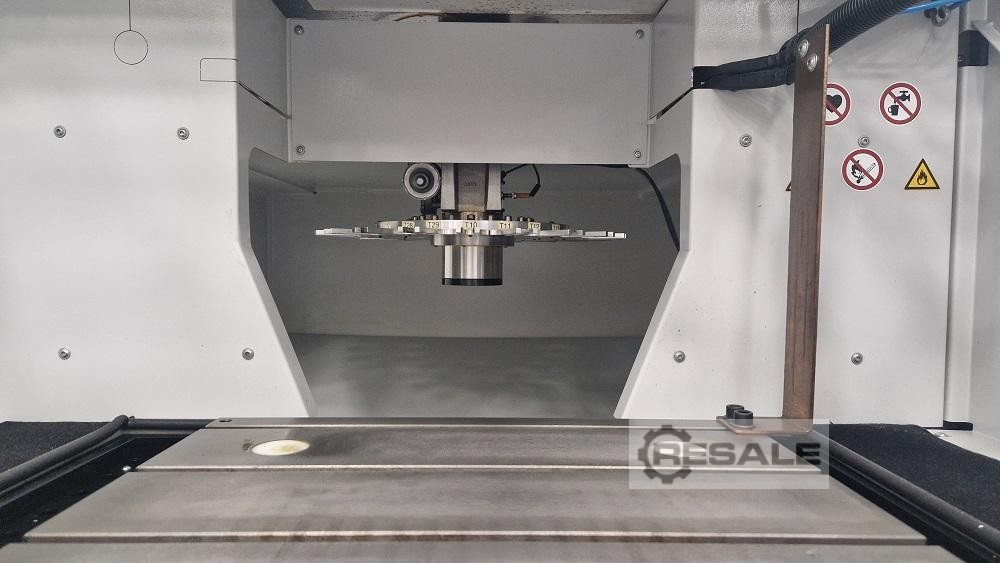

Arbeitskopf
max. Kopflast 100 kg
min Abstand Elektrodensystem - Arbeitstisch 135 mm
max Abstand Elektrodensystem - Arbeitstisch 535 mm

Integrierte C-Achse
Drezahl einstellbar: 1-20 1/min
Messauflösung: 0,001°
Tragfähigkeit man. Elektrodenwechsel: 50 kg
Tragfähigkeit autom. Elektrodenwechsel: 15 kg

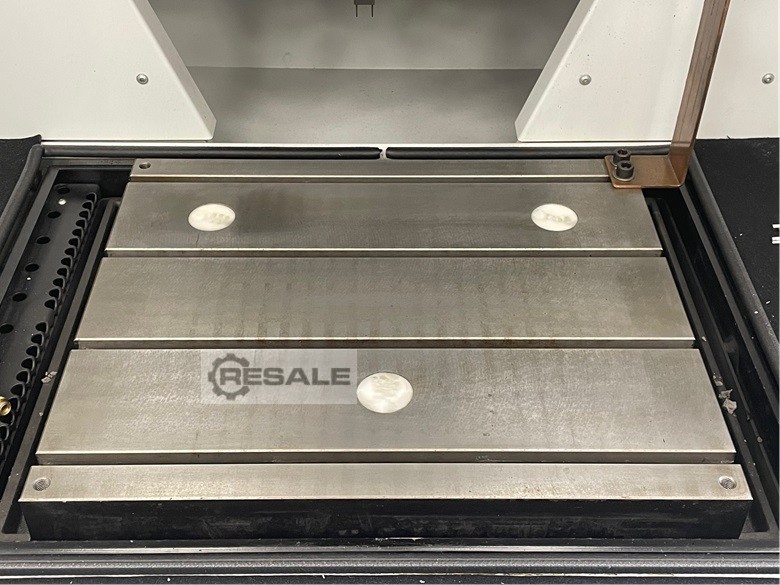

Arbeitstisch
Fläche LxB: 550 x 470 mm
Tragfähigkeit: 500 kg

Verfahrwege
innerhalb Arbeitsbehälter: X= 420, Y= 300, Z= 400 mm
bei Elektrodenwechsel und Beladeposition: Y= 580 mm

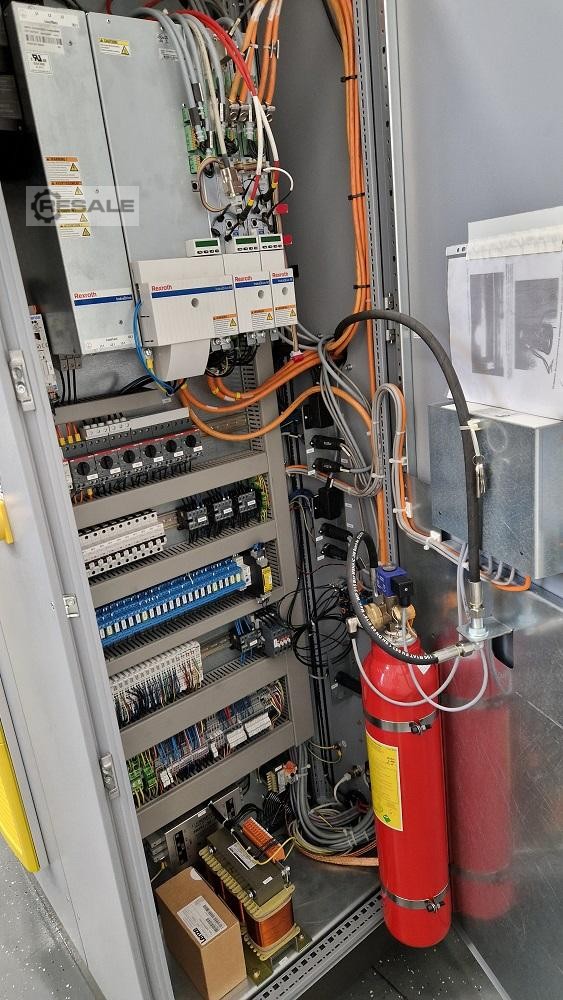

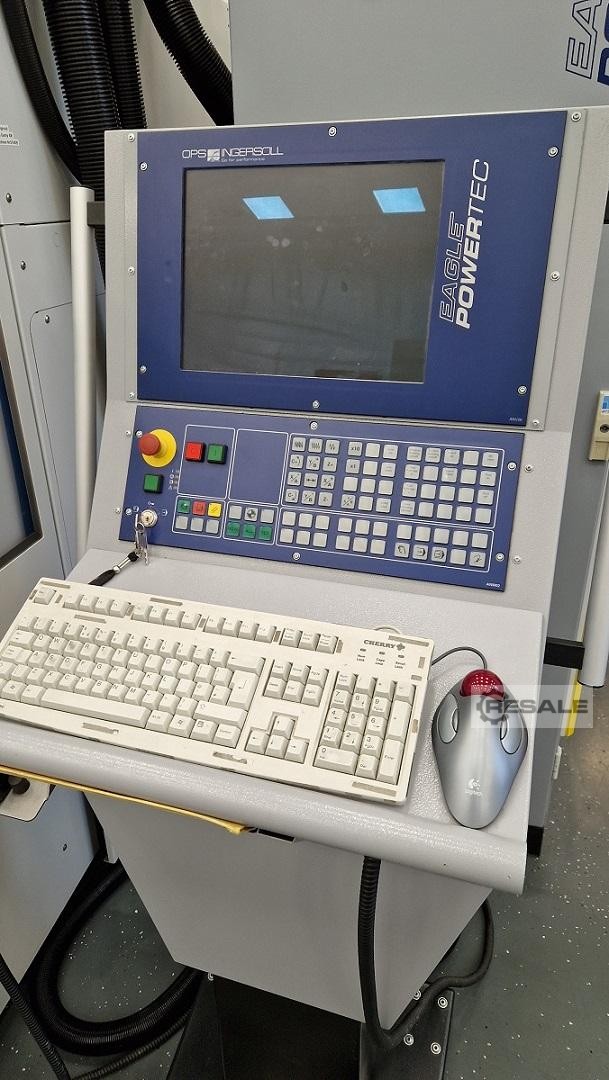

Steuerung
PC-NC-Dialog: 2x32 bit
Antriebsart: digitale AC-Servomotoren
Verfahrgeschwindigkeit X,Y,Z: 5.000 mm/min
High Speed Jump: 18.000 mm/min

Dielektrikum-Versorgung
Ausführung Filteranlage: Patronen (integriert)
Filterfläche: 16 m²
max Dielektrikum: 320 l

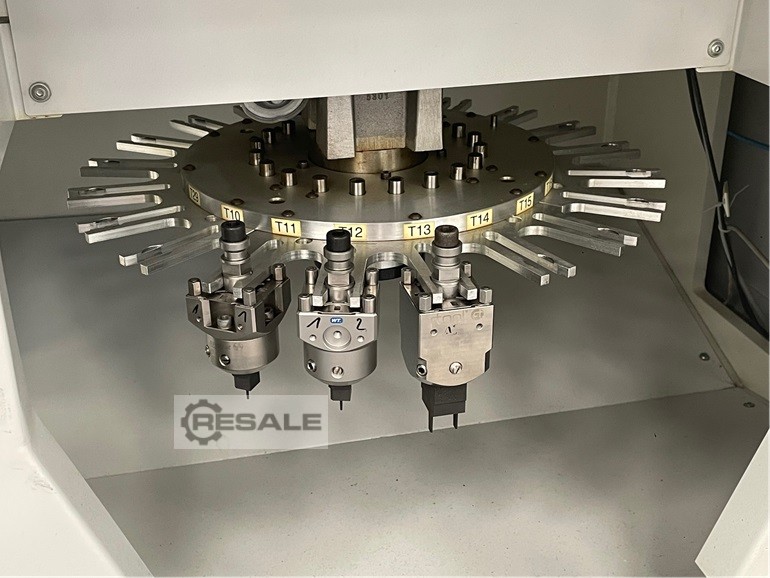

Elektrodenwechselsystem
Ausführung: Pick-Up-Tellermagazin
Magazinplätze: 20
max Gewicht Einzelelektrode: 15 kg
max. Belastung Wechsler: 60 kg
