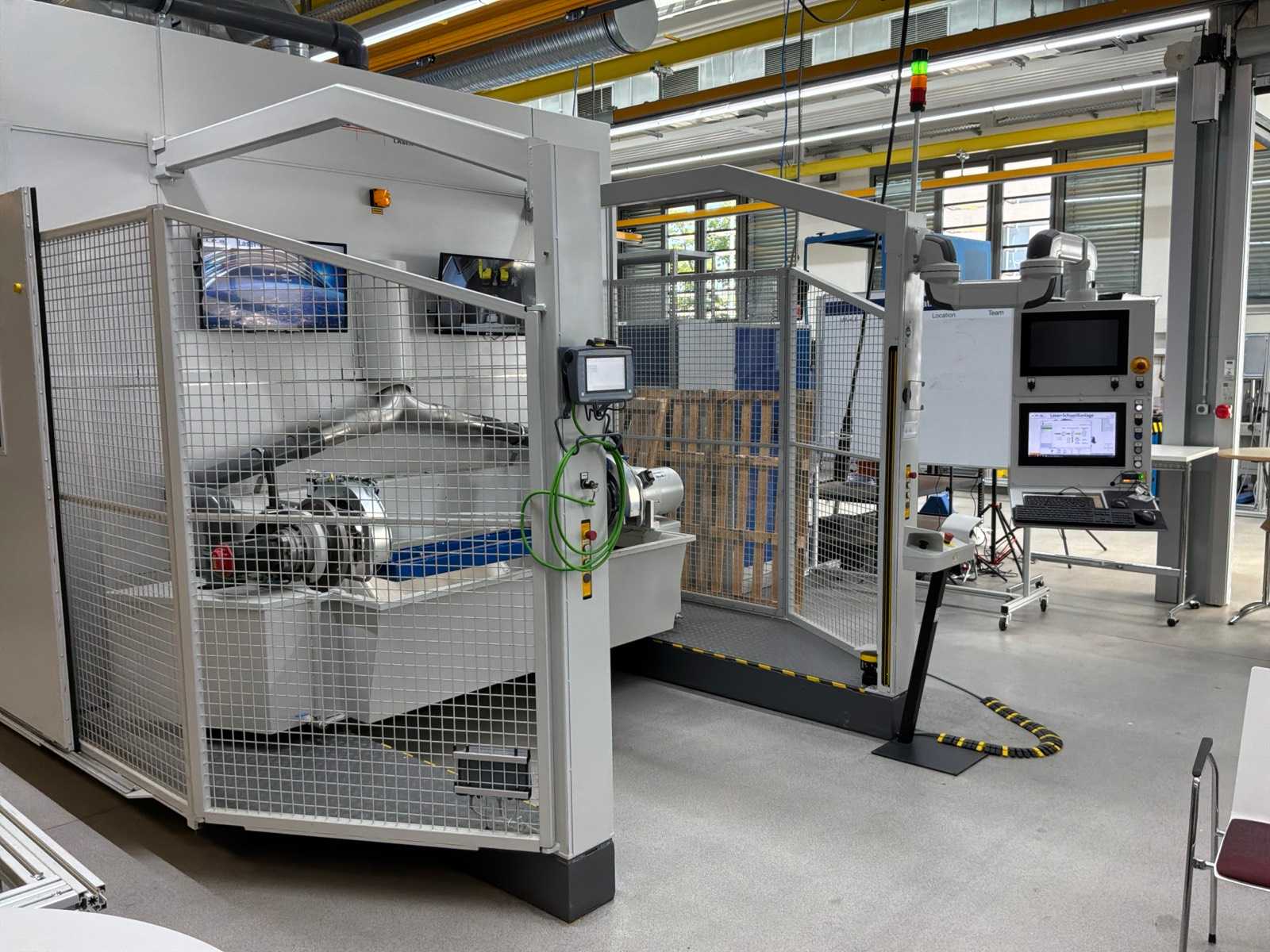

IPG Laserschweißzelle
Laserzelle für automatisiertes Laserschweißen, blickdichte
Lasersicherheitskabine mit geschlossenem Dach und Absauganlage
Auslegung: Batteriemodule
Technische Daten:
2x FANUC Schweißroboter M-20iA/20M, Steuerung R-30iB, Bus AB
DeviceNet
Reichweite: 1813 mm / Wiederholgenauigkeit: +/- 0,03 mm / Schutzart:
IP54, Oberarm IP67
IPG Faserlaser YLS-AMB, 9 kW (4 kW Kern / 5 kW Ring)
Prozessfaser: Kern 50 µm / Ring 150 µm, 10 m
Wobbelkopf FLW-D50: max. 12 kW, Optik f=300 mm, Kollimator 150 mm,
Cross-Jet, WHAM Schutzglasüberwachung, Fadenkreuzgenerator,
Kameramodul
Wasser/Wasser-Kühlaggregat, FRONIUS Kaltdraht-Vorschubsystem
IPG Positionierer
Tragfähigkeit: 500 kg orbital / 750 kg horizontale Drehachse
Spitzenweite: 1.800 mm / Drehdurchm.: 1.200 mm / Einlegehöhe: ca. 900
mm
Anlagensteuerung Pilz PNOZ-Multi mit Bedientableau
IPR-Werkzeugwechselsystem: Ablage mit 2 Plätzen, Aufnahme Flansch, 2
Adapter, Initiatoren, Balancer
Keyence Laser-Profilsensor (405 nm, 64 kHz, Messbereiche 80/200/300
mm) zur Lageerkennung u. Nahtkontrolle
Jenoptik Thermalkamera IR 1.0/10LW
360-Grad-Dome-Kamera mit 42"-Monitor, 32"-Teach-Monitor
IPG TCP-Prüfspitzensystem
Absauganlage mit Saugrohr: 40 m² Patronenfilter, 5.000 m³/h,
Funkenfrüherkennung, autom. Abreinigung, 665x681x2.057 mm
Transportmaße LxBxH (mm)
Zelle: 7.150x3.500x3.150 / Lasereinheit mit Rechnerschrank:
1.500x700x1.100
Kühlgerät: 620x1.000x1.700 / Hauptschaltschrank: 1.660x500x2.200 /
2x FANUC-Schrank 600x500x500
Seriennummern
Faserlaser YLS-4000/6000-AMB: 21013056
Laserscanner YLR-1000-WC: 21025020
Kühleinheit LC 340.01-W.3.5/6: 210611-53-1
Roboter M-20iA/20M: R18502421 / M-20iA/20N: R18602297
Steuerungen R-30iB Plus: E18530849, E18630972
Für weitere wichtige Details nutzen Sie die angehängte
PDF-Dokumentationen
Deutschland
