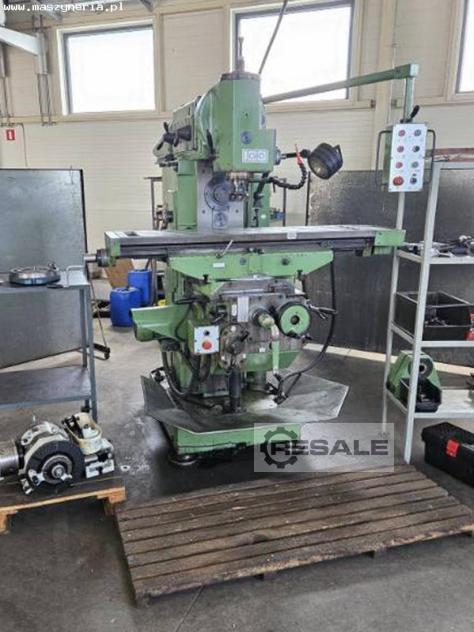

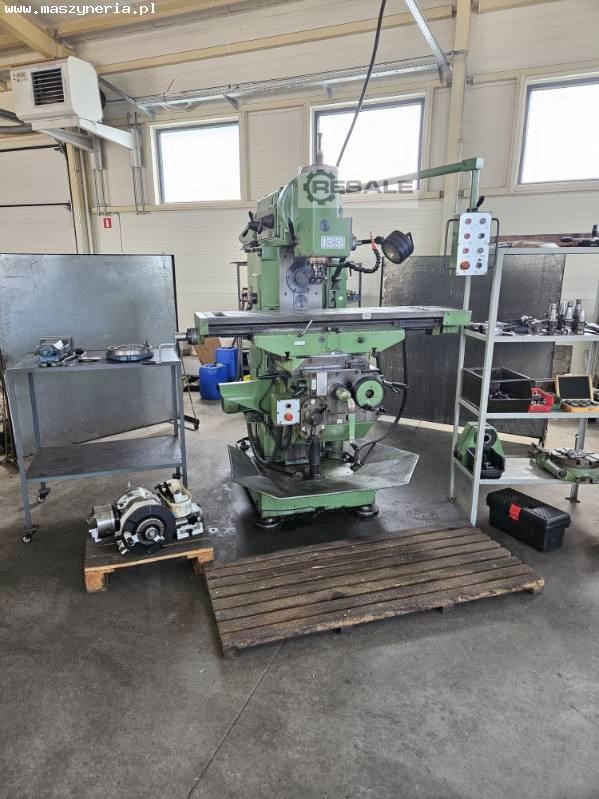

Universalfräsmaschine JAFO FWF 32J2 wurde 1997 in Polen von
Jarocińska Fabryka Obrabiarek JAFO S.A. gebaut. Die für die
Präzisionsbearbeitung von Werkstücken konzipierte Maschine zeichnet
sich durch ihre hohe Funktionalität, Vielseitigkeit und
Zuverlässigkeit aus. Ihre stabile Konstruktion aus hochwertigem
Gusseisen maximiert die Präzision und Wiederholbarkeit der
gefertigten Teile auch bei intensivsten Herausforderungen. Der
Arbeitstisch ist mit T-Nuten für die schnelle Montage von
Zusatzwerkzeugen wie z.B. einem Schraubstock ausgestattet. Die
Torsionsspindel wiederum ermöglicht den Einsatz einer ganzen Reihe
von modernen Werkzeugen, wodurch die Bearbeitungsmöglichkeiten der
Maschine erheblich erweitert werden. All dies macht die angebotene
Vertikalfräsmaschine FWF 32J2 zu einer hervorragenden Wahl sowohl
für die Einzel- als auch für die Serienfertigung.
Die Maschine verfügt über den neuen Teiler von 2019. Die
konventionelle Fräsmaschine JAFO wiegt 2800 kg.
Technische Daten der Fräsmaschine JAFO FWF 32J2
- Vorschub in der X/Y/Z-Achse (manuell, ISO 40): 850/430/268 mm
- Vorschub in der X/Y/Z-Achse (manuell, ISO 50): 850/430/255 mm
- Vorschub in der X/Y/Z-Achse (mechanisch, ISO 40): 850/420/258 mm
- Vorschub in der X/Y/Z-Achse (mechanisch, ISO 50): 850/420/245 mm
- Anzahl der Vorschubeinstellstufen: 21
- Vorschubgeschwindigkeit in der X/Y/Z-Achse: 1120/450/900 mm/min
- Eilgang in der X/Y/Z-Achse: 3200/1250/2500 mm/min
- Verfahrweg in der X/Y/Z-Achse pro Handradumdrehung: 6/3/6 mm
- Arbeitstischfläche (L x B): 1300 x 320 mm
- Torsionswinkel des Arbeitstisches: ± 45°
- T-Nut-Anzahl: 5
- T-Nut-Breite: 18 mm
- T-Nut-Abstand: 63 mm
- Kopfdrehwinkel: ± 45°
- Vertikal Spindel-Drehzahlbereich: 56-1800 U/min
- Horizontal Spindel-Drehzahlbereich: 56-1800 U/min
- Anzahl der vertikalen Spindeldrehzahl-Einstellstufen: 16
- Anzahl der horizontalen Spindeldrehzahl-Einstellstufen: 16
- Kegel der vertikal Spindel: ISO 40 oder ISO 50
- Kegel der horizontal Spindel: ISO 40 oder ISO 50
- Durchmesser der vertikal Spindel im vorderen Lager (ISO 40): 55
mm
- Durchmesser der vertikal Spindel im vorderen Lager (ISO 50): 80
mm
- Durchmesser der horizontal Spindel im vorderen Lager (ISO 40): 75
mm
- Durchmesser der horizontal Spindel im vorderen Lager (ISO 50): 90
mm
- Abstand von der vertikal Spindelfläche zur Arbeitstischoberfläche
(ISO 40): 30-537 mm
- Abstand von der vertikal Spindelfläche zur Arbeitstischoberfläche
(ISO 50): 30-535 mm
- Abstand von der horizontal Spindelachse zur Arbeitstischoberfläche:
0-430 mm
- Maximaler Abstand von der horizontal Spindelfläche zur
Okularfläche (ISO 40): 630 mm
- maximaler Abstand von der horizontal Spindelfläche zur
Okularfläche (ISO 50): 617 mm
- Abstand von der horizontal Spindelachse zur Strahlführung: 152
mm
- Abstand von der vertikal Spindelachse zu den vertikalen Führungen:
105-940 mm
- Maximaler Abstand von der vertikalen Führung zur Okularfläche: 660
mm
- Mindestabstand von der Kante des Arbeitstisches zur vertikalen
Führung: 30 mm
- Vorschub der vertikalen Spindelverlängerung: 75 mm

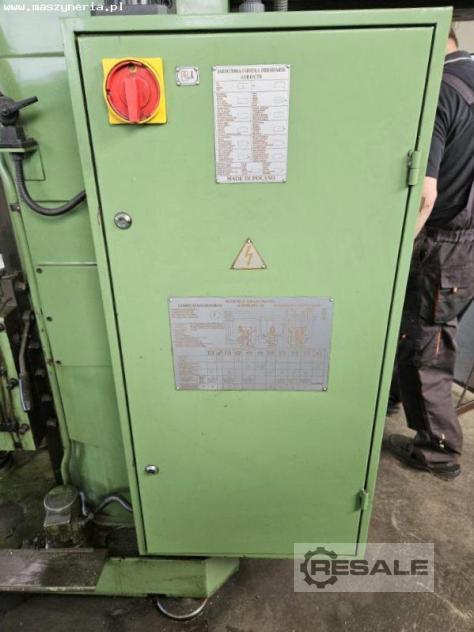

- installierte Leistung: 7,1 kW
- Nennstrom: 15 A
- Spannungsversorgung: 3x 380 V; 50 Hz
- Gewicht der Maschine JAFO FWF 32J2: 2800 kg
