x-Weg: 3500 mm
y-Weg: 2500 mm
z-Weg: 1250
mm
Maschinengewicht ca.: 50 t
JOBS JO?MACH 241 ?
CNC-Portal-Bearbeitungszentrum

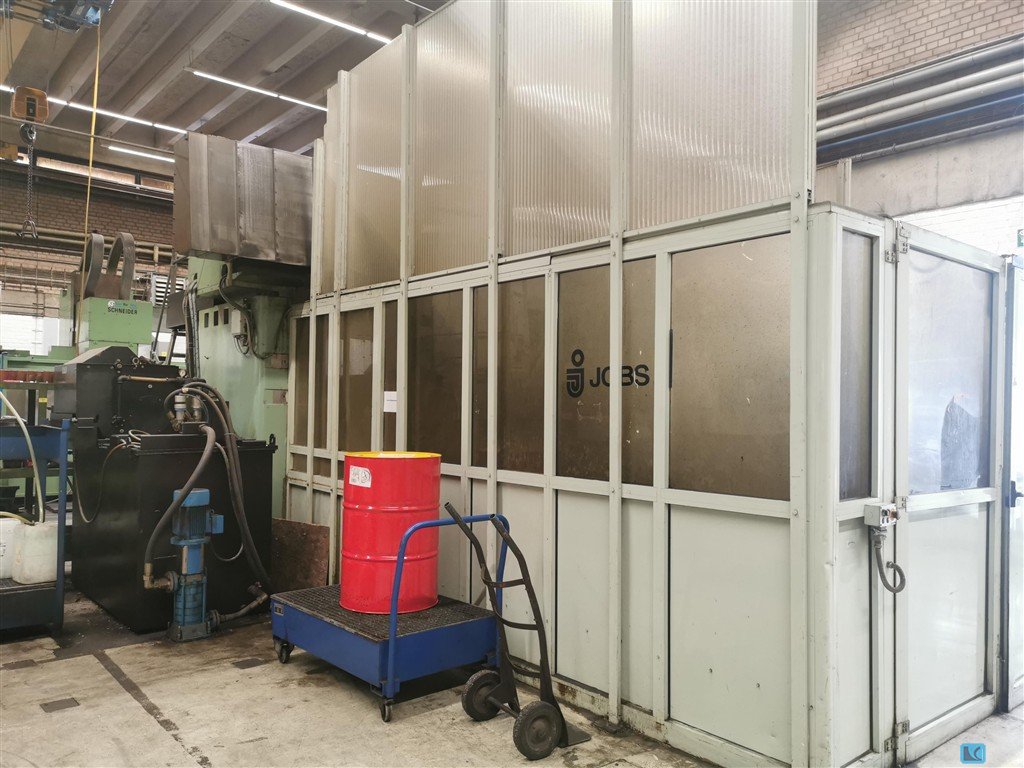

Die JOBS JO?MACH 241 ist ein
leistungsstarkes CNC-Portal-Bearbeitungszentrum für die präzise
Bearbeitung großer, schwerer und komplexer Werkstücke. Die robuste
Konstruktion mit feststehendem Portal und verfahrbarem Arbeitstisch
gewährleistet eine hohe Steifigkeit und stabile
Bearbeitungsbedingungen.
Mit Verfahrwegen von 3.500 mm in der
X-Achse, 2.500 mm in der Y-Achse und 1.250 mm in der Z-Achse bietet
die Maschine einen großzügigen Arbeitsbereich. Der Durchgang
zwischen den Ständern beträgt ca. 2.200 mm. Der etwa 3.000 × 1.500
mm große Arbeitstisch ist für Werkstückgewichte von bis zu 12.000
kg ausgelegt.
Der zweiachsige, schwenkbare Fräskopf
ermöglicht die Bearbeitung komplexer Konturen und schwer
zugänglicher Flächen in mehreren Raumrichtungen. Dadurch eignet sich
die JO?MACH 241 insbesondere für Anwendungen im Werkzeug- und
Formenbau, im allgemeinen Maschinenbau sowie für die Fertigung
großer Struktur-, Turbinen- und Formbauteile.
Die Bedienung
erfolgt über eine Siemens Sinumerik 840D CNC-Steuerung. Der
vollständig eingehauste Arbeitsraum sowie die vorhandene Kühlmittel-
und Späneförderanlage unterstützen einen sicheren und
wirtschaftlichen Betrieb.
Technische Daten
·Steuerung:
Siemens Sinumerik 840D
·X-Verfahrweg: 3.500
mm
·Y-Verfahrweg: 2.500 mm
·Z-Verfahrweg: 1.250
mm
·Durchgang zwischen den Ständern: ca. 2.200
mm
·Arbeitstisch: ca. 3.000 × 1.500 mm
·Maximale
Tischbelastung: ca. 12.000 kg
·Vorschubgeschwindigkeit: bis
16.000 mm/min
·Maschinengewicht: ca. 50.000 kg
·Platzbedarf:
ca. 7.000 × 11.000 mm
·Zweiachsiger, schwenkbarer
Fräskopf
·Vollständig eingehauster
Arbeitsraum
·Kühlmittelanlage
·Späneförderanlage
Die Maschine kann nach Terminvereinbarung besichtigt werden. Weitere
technische Informationen, Bilder und Angaben zur Ausstattung stellen
wir Ihnen gerne auf Anfrage zur Verfügung.
